Einbau Grundgerät
Grundgeräte im Leistungsbereich 3 ... 11 kW
Montage in "Cold Plate"-Technik
8200 vector 3 ... 11 kW
Montage
L
e
d
c1
a1
a

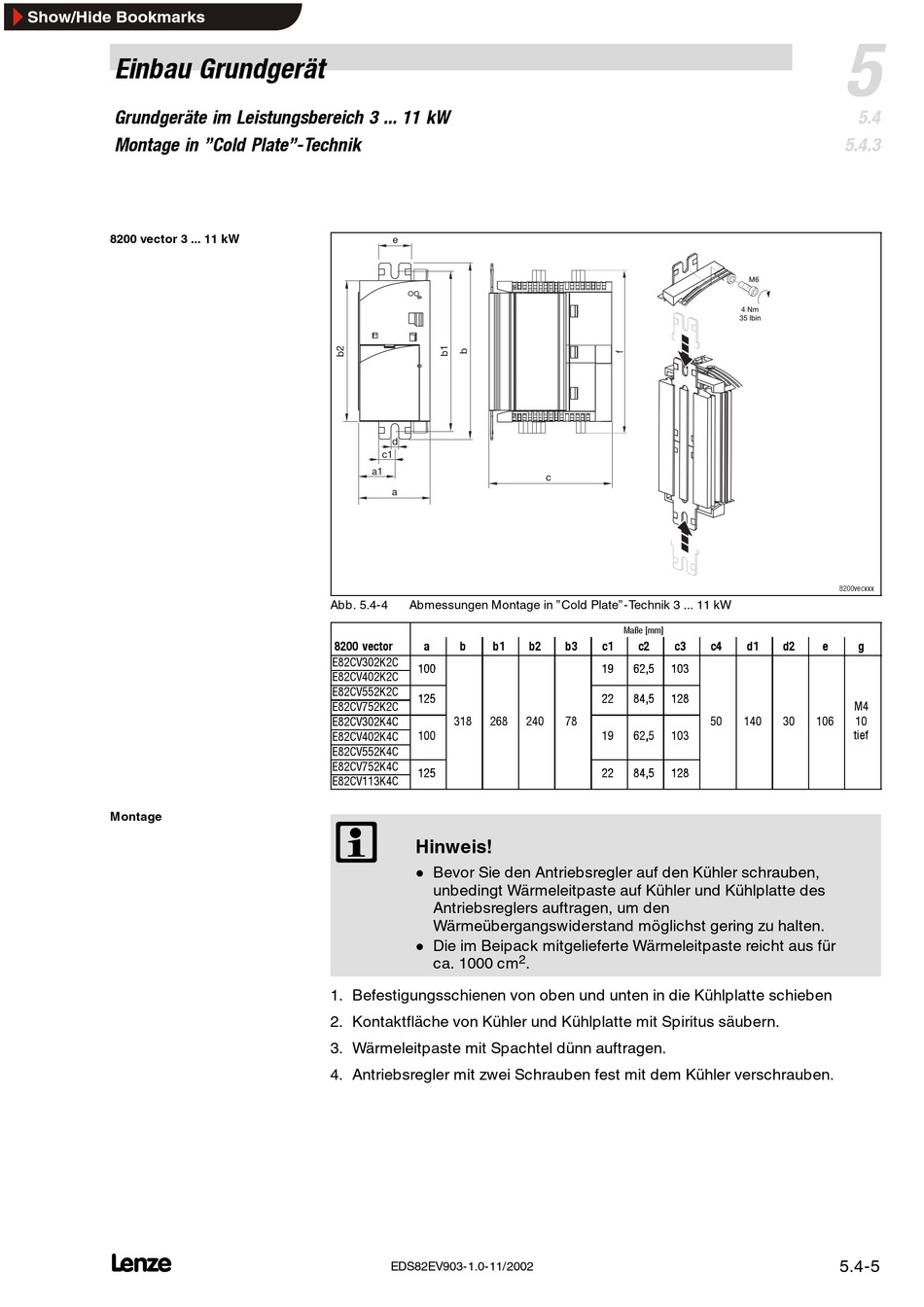

Abb. 5.4-4 Abmessungen Montage in "Cold Plate"-Technik 3 ... 11 kW
8200 vector a b b1
E82CV302K2C
100 100
E82CV402K2C
E82CV552K2C
125 125
E82CV752K2C
318 318 268 268
E82CV302K4C
100 100
E82CV402K4C
E82CV552K4C
E82CV752K4C
125 125
E82CV113K4C
Hinweis!
Bevor Sie den Antriebsregler auf den Kühler schrauben,
unbedingt Wärmeleitpaste auf Kühler und Kühlplatte des
Antriebsreglers auftragen, um den
Wärmeübergangswiderstand möglichst gering zu halten.
Die im Beipack mitgelieferte Wärmeleitpaste reicht aus für
ca. 1000 cm
1. Befestigungsschienen von oben und unten in die Kühlplatte schieben
2. Kontaktfläche von Kühler und Kühlplatte mit Spiritus säubern.
3. Wärmeleitpaste mit Spachtel dünn auftragen.
4. Antriebsregler mit zwei Schrauben fest mit dem Kühler verschrauben.
EDS82EV903-1.0-11/2002
c
Maße [mm]
b2 b3 c1 c2 c3
19 19 62,5 62 5 103 103
22 22 84 5 84,5 128 128
240 240 78 78
19 19 62,5 62,5 103 103
22 22 84,5 84 5 128 128
2
.
5
5.4
5.4.3
M6
4 Nm
35 lbin
8200vecxxx
c4 d1 d2 e g
M4 M4
50 50 140 140 30 30 106 106 10 10
tief tief
5.4-5
