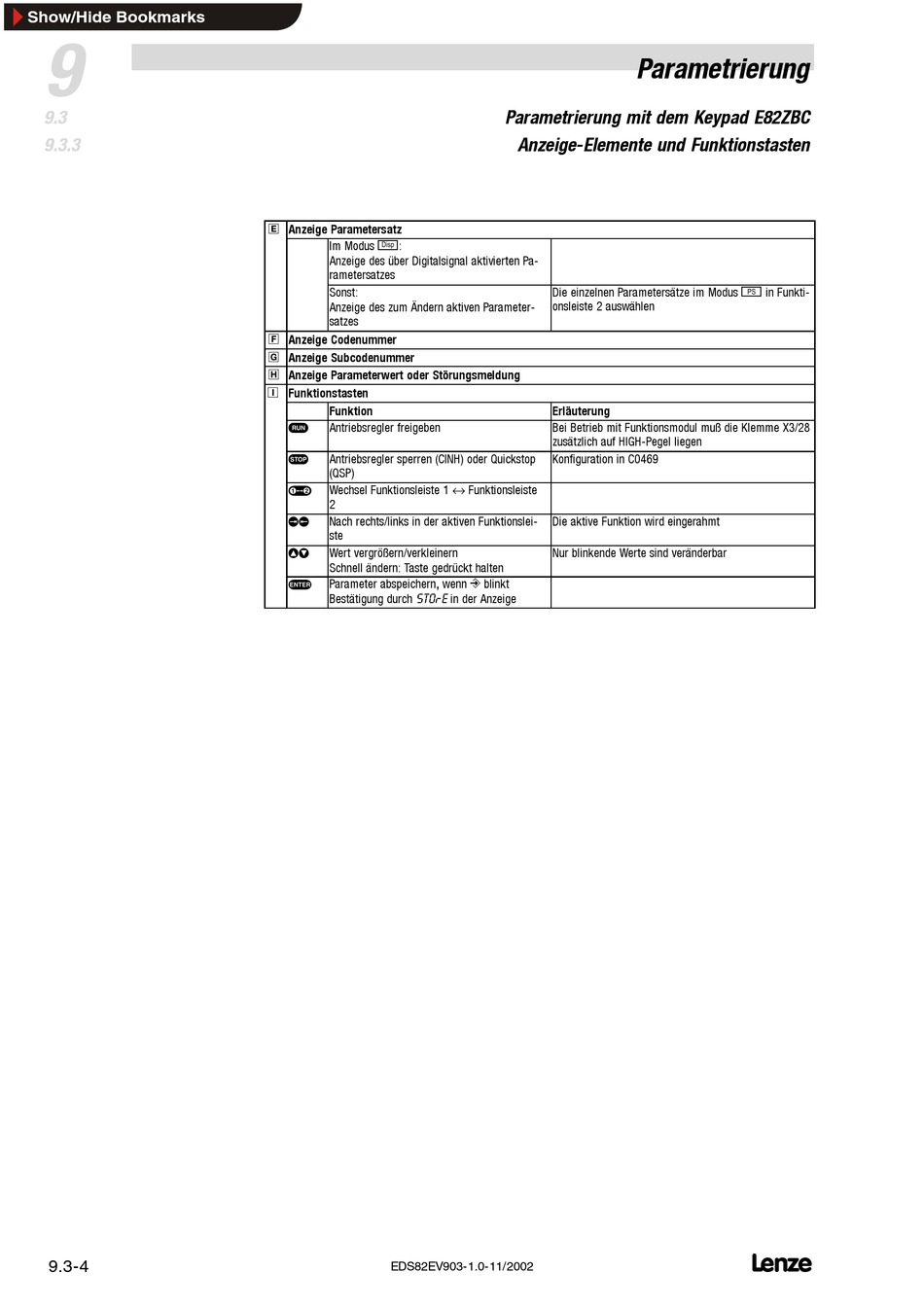

Lenze 8200 vector Systemhandbuch Seite 260

Show/Hide Bookmarks
9
9.3
9.3.3
9.3-4
Anzeige Parametersatz
Im Modus :
Anzeige des über Digitalsignal aktivierten Pa-
rametersatzes
Sonst:
Anzeige des zum Ändern aktiven Parameter-
satzes
Anzeige Codenummer
Anzeige Subcodenummer
Anzeige Parameterwert oder Störungsmeldung
Funktionstasten
Funktion
Antriebsregler freigeben
Antriebsregler sperren (CINH) oder Quickstop
(QSP)
Wechsel Funktionsleiste 1 ↔ Funktionsleiste
2
Nach rechts/links in der aktiven Funktionslei-
ste
Wert vergrößern/verkleinern
Schnell ändern: Taste gedrückt halten
Parameter abspeichern, wenn
Bestätigung durch STOre in der Anzeige
EDS82EV903-1.0-11/2002
Parametrierung
Parametrierung mit dem Keypad E82ZBC
Anzeige-Elemente und Funktionstasten
Die einzelnen Parametersätze im Modus
onsleiste 2 auswählen
Erläuterung
Bei Betrieb mit Funktionsmodul muß die Klemme X3/28
zusätzlich auf HIGH-Pegel liegen
Konfiguration in C0469
Die aktive Funktion wird eingerahmt
Nur blinkende Werte sind veränderbar
blinkt
in Funkti-
