Signalflußpläne
Signalverarbeitung in den Funktionsblöcken
Prozeßdaten Systembus-Funktionsmodul (CAN1, CAN2)
Prozeßdaten-Ausgangswörter
L
STAT1
CAN-OUT1.W1.B0
STAT1.B0
C0417/1
......
CAN-OUT1.W1.B15
STAT1.B15
C0417/16
C0421/3
C0421/4
C0421/5
C0421/6
STAT2
CAN-OUT2.W1.B0
STAT2.B0
C0418/1
......
CAN-OUT2.W1.B15
STAT2.B15
C0418/16
C0421/7
C0421/8
C0421/9
C0421/10

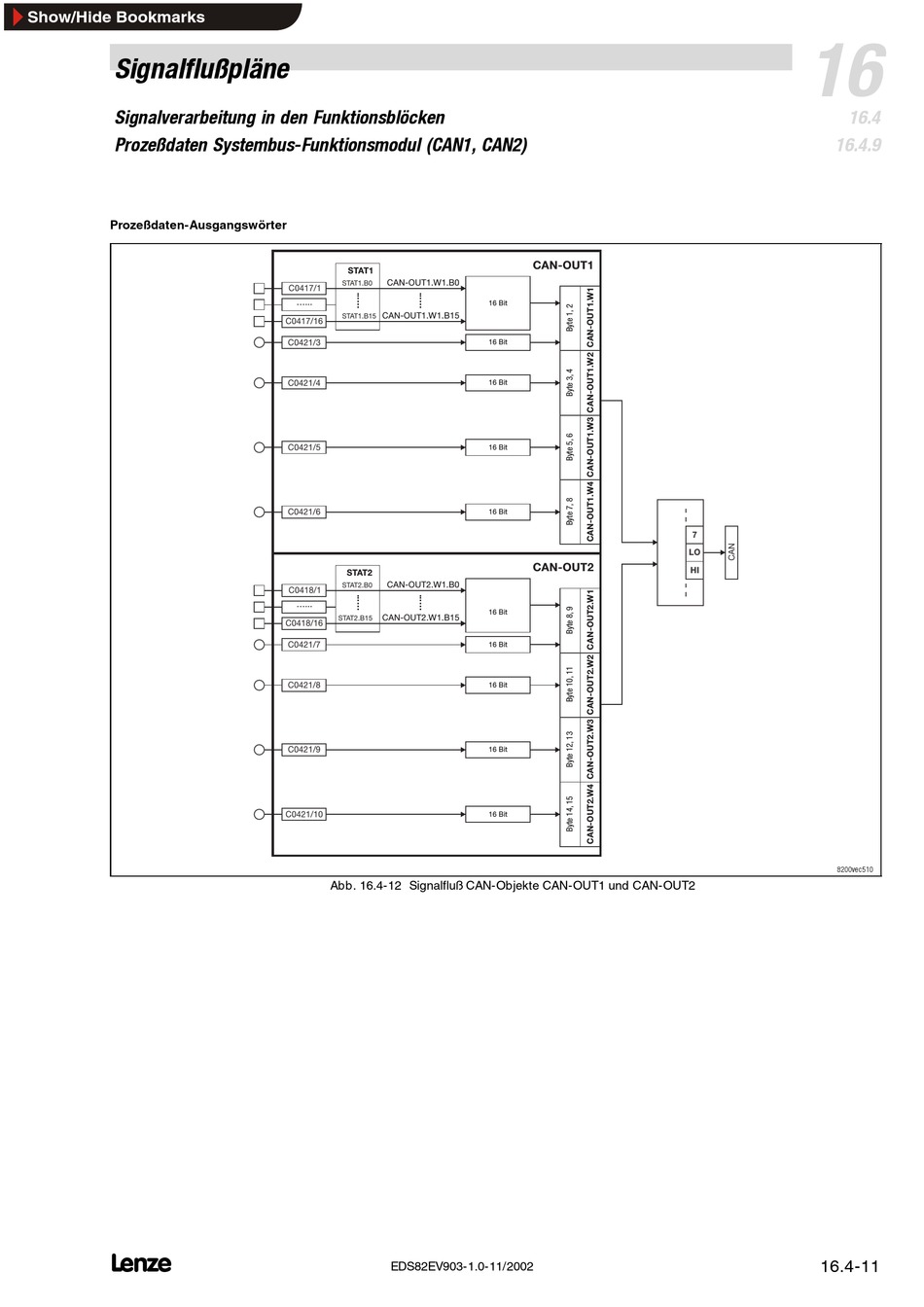

Abb. 16.4-12 Signalfluß CAN-Objekte CAN-OUT1 und CAN-OUT2
