Bremsbetrieb
Bremsbetrieb mit externem Bremswiderstand

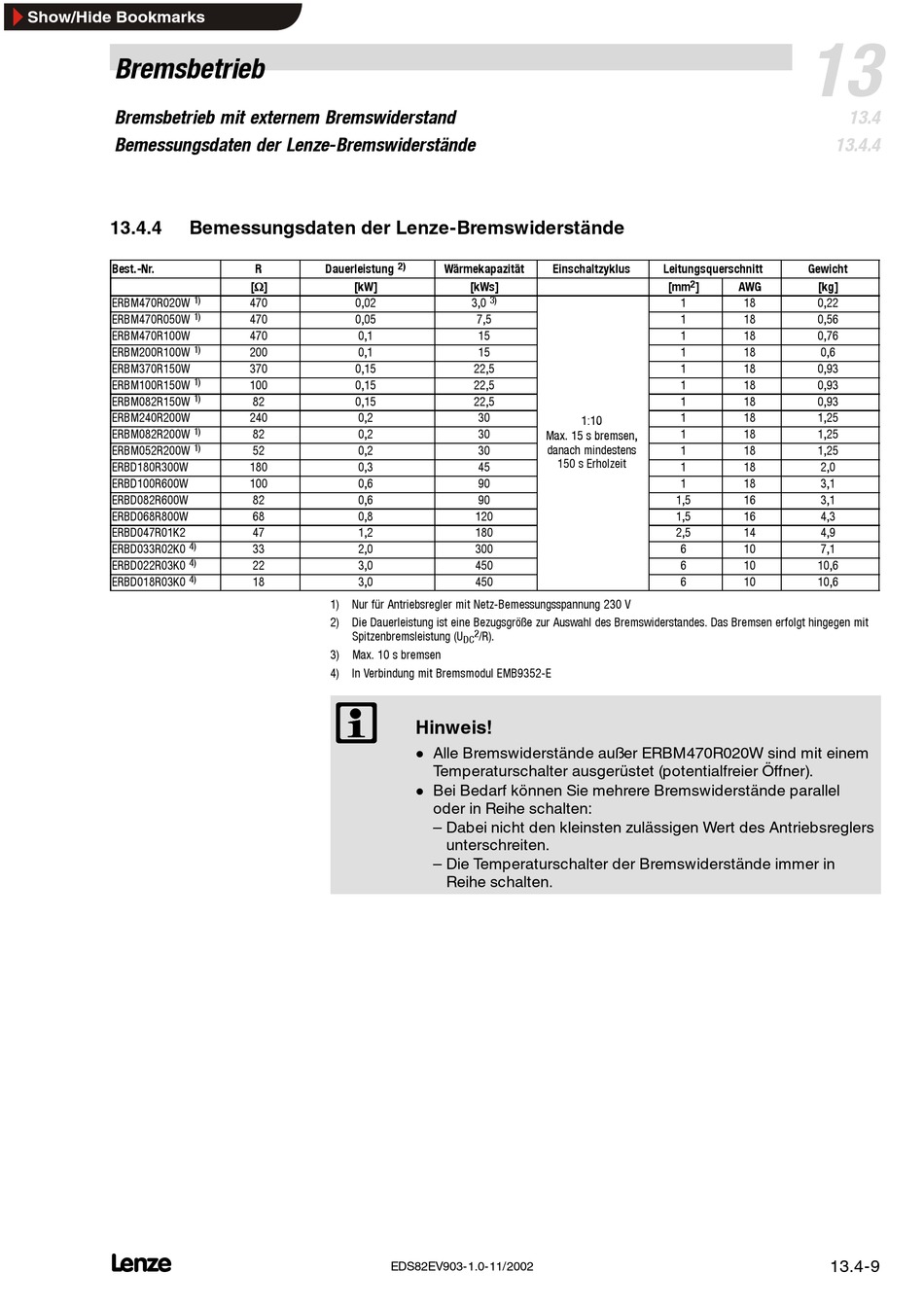

Bemessungsdaten der Lenze-Bremswiderstände
13.4.4 Bemessungsdaten der Lenze-Bremswiderstände
Best.-Nr.
1)
ERBM470R020W
1)
ERBM470R050W
ERBM470R100W
1)
ERBM200R100W
ERBM370R150W
1)
ERBM100R150W
1)
ERBM082R150W
ERBM240R200W
1)
ERBM082R200W
1)
ERBM052R200W
ERBD180R300W
ERBD100R600W
ERBD082R600W
ERBD068R800W
ERBD047R01K2
4)
ERBD033R02K0
4)
ERBD022R03K0
4)
ERBD018R03K0
L
2)
R Dauerleistung
[Ω Ω Ω Ω ] [kW]
470 0,02
470 0,05
470 0,1
200 0,1
370 0,15
100 0,15
82 0,15
240 0,2
82 0,2
52 0,2
180 0,3
100 0,6
82 0,6
68 0,8
47 1,2
33 2,0
22 3,0
18 3,0
1) Nur für Antriebsregler mit Netz-Bemessungsspannung 230 V
2) Die Dauerleistung ist eine Bezugsgröße zur Auswahl des Bremswiderstandes. Das Bremsen erfolgt hingegen mit
Spitzenbremsleistung (U
3) Max. 10 s bremsen
4) In Verbindung mit Bremsmodul EMB9352-E
Hinweis!
EDS82EV903-1.0-11/2002
Wärmekapazität Einschaltzyklus
[kWs]
3)
3,0
7,5
15
15
22,5
22,5
22,5
30
1:10 1:10
30
Max. 15 s bremsen, Max. 15 s bremsen,
danach mindestens danach mindestens
30
150 s Erholzeit
45
90
90
120
180
300
450
450
2
/R).
DC
Alle Bremswiderstände außer ERBM470R020W sind mit einem
Temperaturschalter ausgerüstet (potentialfreier Öffner).
Bei Bedarf können Sie mehrere Bremswiderstände parallel
oder in Reihe schalten:
– Dabei nicht den kleinsten zulässigen Wert des Antriebsreglers
unterschreiten.
– Die Temperaturschalter der Bremswiderstände immer in
Reihe schalten.
13
13.4.4
Leitungsquerschnitt Gewicht
2
[mm ] AWG [kg]
1 18 0,22
1 18 0,56
1 18 0,76
1 18 0,6
1 18 0,93
1 18 0,93
1 18 0,93
1 18 1,25
1 18 1,25
1 18 1,25
1 18 2,0
1 18 3,1
1,5 16 3,1
1,5 16 4,3
2,5 14 4,9
6 10 7,1
6 10 10,6
6 10 10,6
13.4-9
13.4
