Host-Interface Der Interbus-Anschaltbaugruppen; Hardware-Einstellungen Der Anschaltbaugruppen - Phoenix Contact IBS PCI DDK UM Anwenderhandbuch

Device driver development kit zu anschaltbaugruppen für pc-systeme mit pci-bus
Inhaltsverzeichnis

Werbung

IBS PCI DDK UM
2-6
2.2
Host-Interface der
INTERBUS-Anschaltbaugruppen
Das Host-Interface bildet die Schnittstelle zwischen dem Host-System und
dem MPM der Anschaltbaugruppe. Dazu enthält das Host-Interface meh-
rere Register.
2.2.1
Hardware-Einstellungen der
Anschaltbaugruppen
Die IBS PCI-Anschaltbaugruppen besitzen DIP-Schalter zur Einstellung
der Anschaltbaugruppen-Nummer (Board-Number) und des Testbetriebes
(on/off). Bei der Anschaltbaugruppe IBS PCI SC/RI-LK kann außerdem die
Übertragungsrate (500 kBaud / 2 MBaud) eingestellt werden.

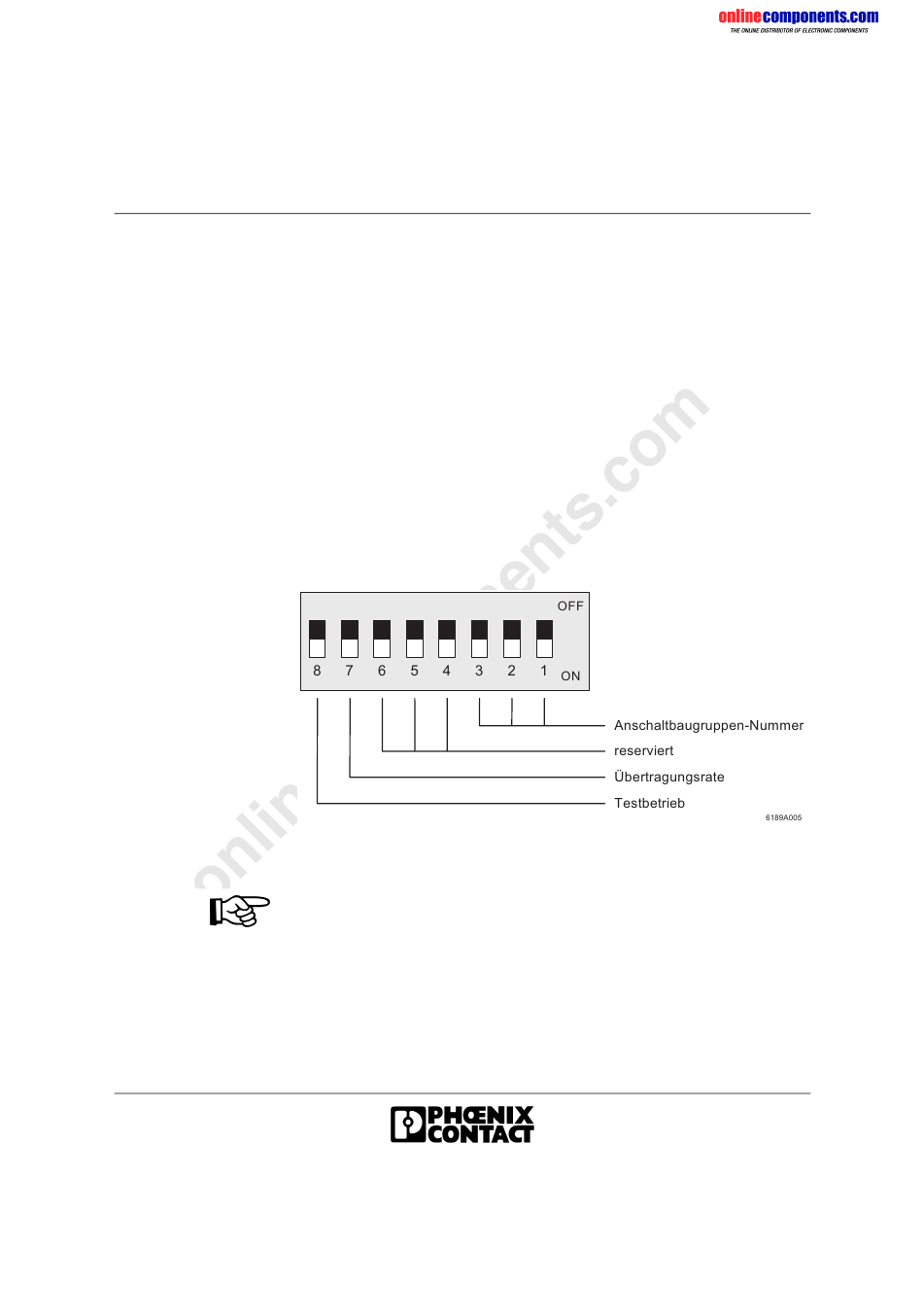

Bild 2-2
Belegung der DIP-Schalter
Im Auslieferungszustand stehen alle DIP-Schalter auf OFF. Die DIP-Schal-
ter 4 bis 6 sind für spätere Funktionserweiterungen reserviert und sollten in
der Position OFF belassen werden.
6189A
