Schreibzugriff
2-10
2.2.2.3
WDT_Control_Host
Mit dem WDT_Control_Host-Register kann der Watchdog-Timer des Host-
Interfaces eingeschaltet, betrieben und wieder zurückgesetzt werden. Die
reservierten Bits müssen den Wert „0" enthalten.

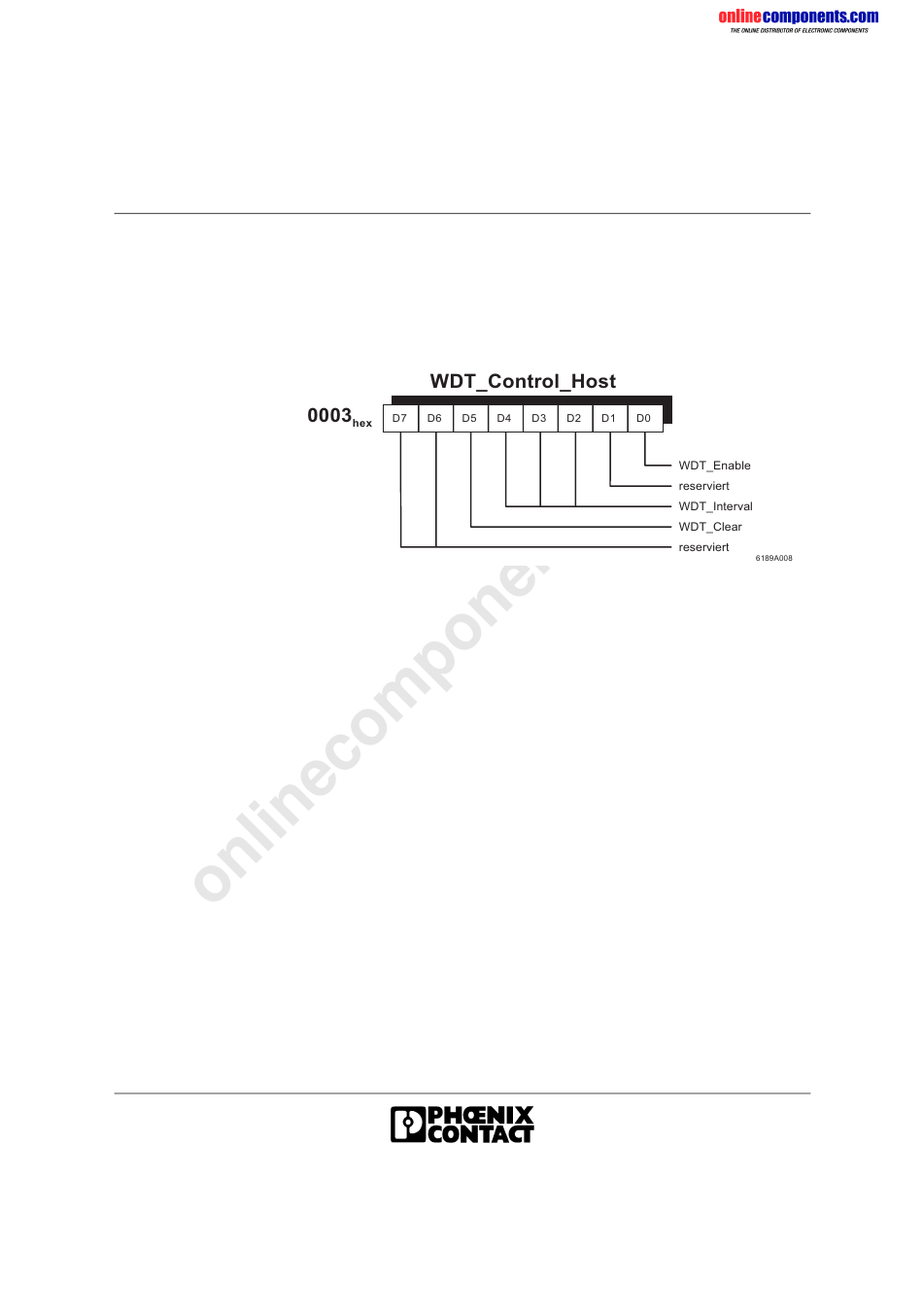

Bild 2-5
Aufbau des WDT_Control_Host-Registers bei einem
Schreibzugriff
Das Setzen des WDT_Enable-Bits schaltet den Watchdog-Timer ein. Die-
ser Timer läuft, bis er aktiv oder durch einen Hardware-Reset des Host-Sy-
stems ausgeschaltet wird. Er kann nicht durch ein Zurücksetzen des
WDT_Enable-Bits deaktiviert werden.Der Überwachungszeitraum wird
durch eine Bit-Kombination im „WDT_Interval" (D2 bis D4) bestimmt. Der
Inhalt dieses Feldes wird gespeichert, wenn der Watchdog-Timer einge-
schaltet wird und kann geändert werden, während der Timer aktiv ist. Der
eingeschaltete Watchdog-Timer wird durch den Lese- und Schreibzugriff
des WDT_Control_Host-Register neu gestartet(getriggert). Der Status von
WDT_Clear wird nicht gespeichert, d. h. der Watchdog-Timer kann durch
Setzen dieses Bits nicht abgeschaltet werden. WDT_Clear setzt nur nach
einem ausgelösten Watchdog-Timerdas WDT_Status-Bit sowie die LED
HF auf der Anschaltbaugruppe zurück.
6189A
