IBS PCI DDK UM
Status_Sys_Fail_x
2-32
2.3.4.6 Status-Sysfail-Register
Im Status-Sys-Fail-Register ist zu erkennen, welcher Node einen System-
fehler gemeldet hat (Bit = 1: Systemfehler des Teilnehmers). Die Bits im
Register geben den Zustand der entsprechenden Sys-Fail-Leitung wieder.

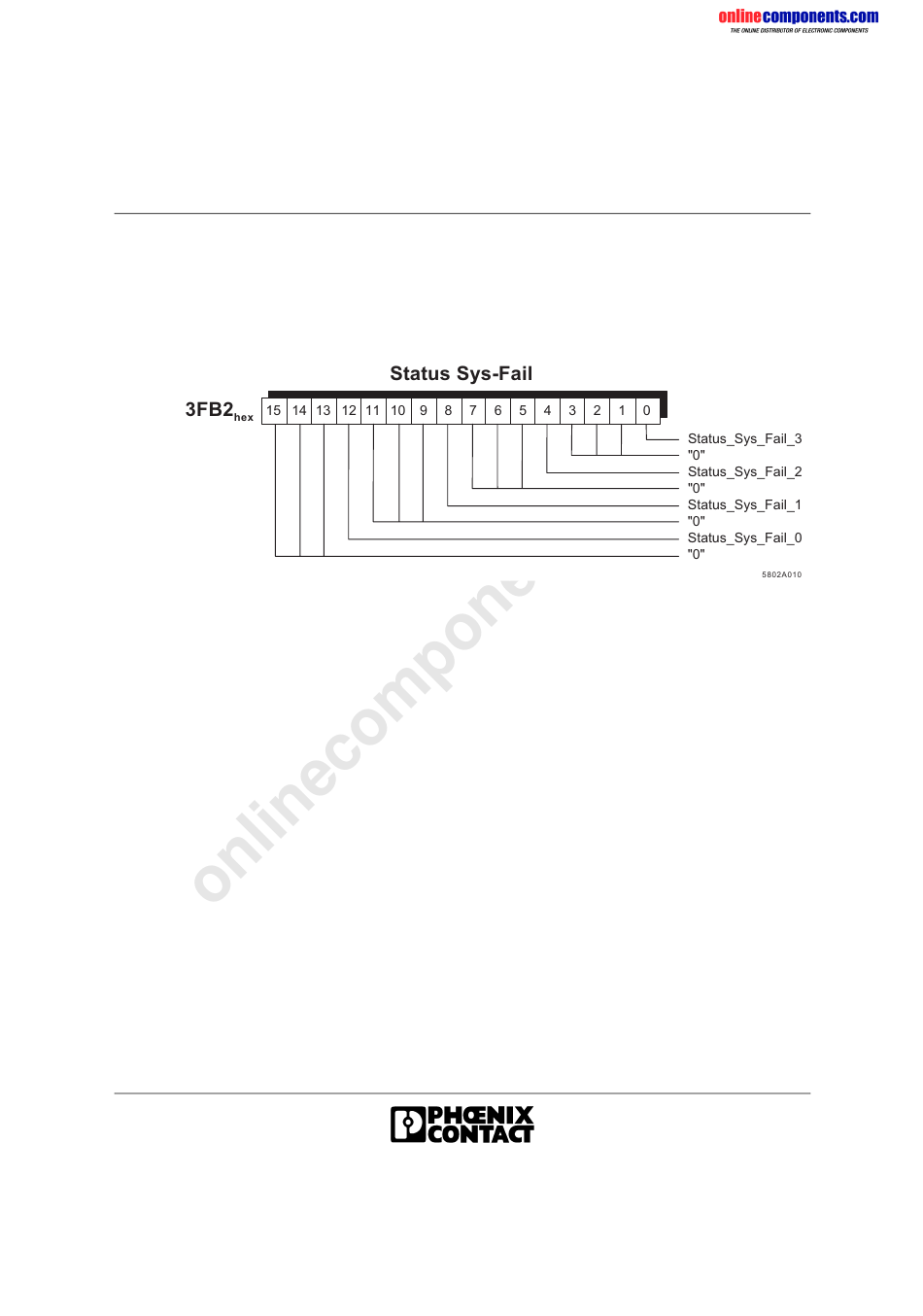

Bild 2-22 Bitbelegung des Status-Sys-Fail-Registers
(Adresse 3FB2
Das Bit Status_Sys_Fail_x entspricht direkt dem Hardware-Signal, durch
das der Systemfehler gemeldet wurde. Ein Zurücksetzen des Bits durch
Beschreiben eines MPM-Registers ist nicht möglich. Hierzu ist es erforder-
lich, dass das auslösende Signal (Hardware-Leitung) wieder zurückge-
nommen wird.
)
hex
6189A
