IBS PCI DDK UM
2-44
Folgende Serial-Adress-Register stehen zur Verfügung:
Tabelle 2-16 Serial-Adress-Register
Adresse Register
0002 Configuration Data
hex
Im Serial-Adress-Register ist (wird) nur die Adresse des Registers einge-
tragen. Der Wert des im Serial-Adress-Register eingetragenen Registers
steht im Serial-Data-Register (siehe Seite 2-44).
2.3.4.17 Serial-Data-Register
Das Serial-Data-Register wird sowohl für schreibende als auch für lesende
Zugriffe auf den seriellen Kanal des MPM verwendet. Es handelt sich damit
um ein Schreib-/Lese-Register. Das Register enthält entweder die zu
schreibenden oder die gelesenen Daten. Handelt es sich um einen Zugriff
auf das serielle EEPROM, sind alle 16 Bit des Registers gültig. Bei einem
Zugriff auf Serial-In oder Serial-Out, ist dagegen nur das niederwertige
Byte (Bit 0 bis Bit 7) gültig.

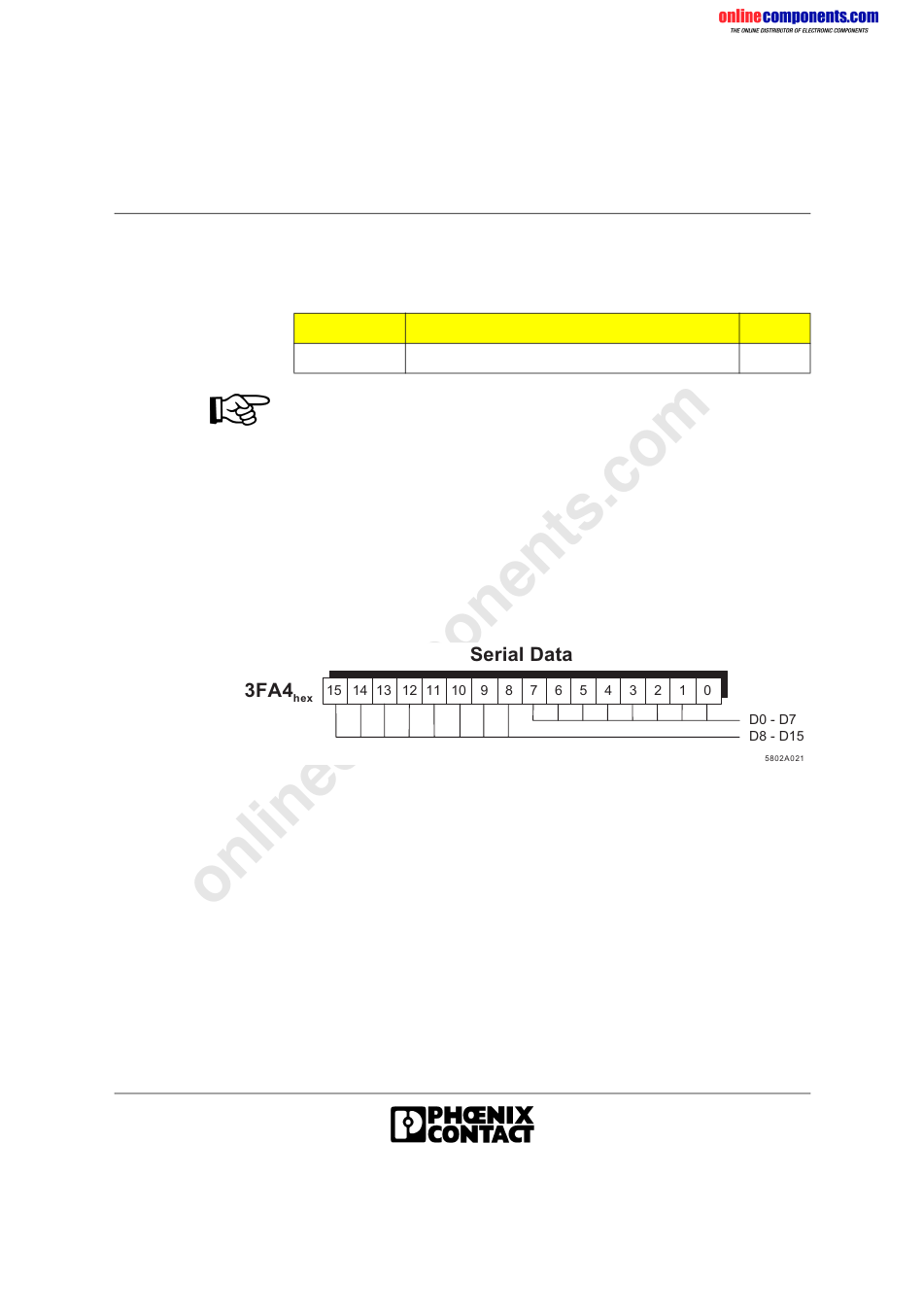

Bild 2-34 Bitbelegung des Serial-Data-Registers (Adresse 3FA4
Seite
2-46
)
hex
6189A
