6189A
Aufbau und Schnittstellen der INTERBUS-Anschaltbaugruppen
2.2.2.1
Board_Number

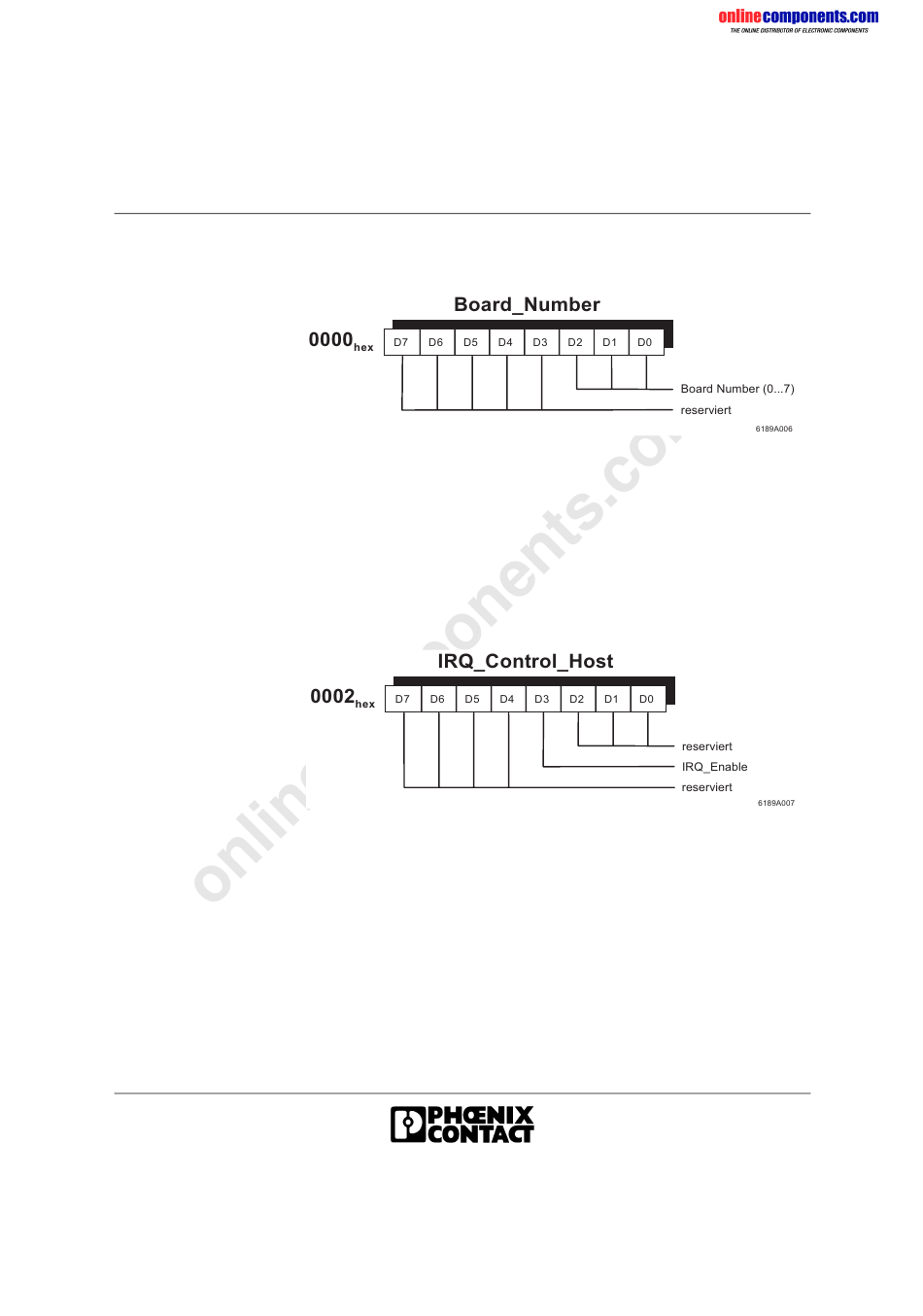

Bild 2-3
Aufbau des Board_Number-Registers
Das Board_Number-Register liest die über die DIP-Schalter 1 bis 3 aktuell
eingestellte Anschaltbaugruppen-Nummer (Board_Number) aus. Reser-
vierte Bits werden mit einer „0" zurückgemeldet.
2.2.2.2
IRQ_Control_Host
Bild 2-4
Aufbau des IRQ_Control_Host-Registers
Im IRQ_Control_Host-Register wird die Interrupt-Request-Leitung, die
vom Host-System genutzt wird, freigegeben. Der Interrupt wird durch einen
Reset des Host-Interfaces beendet und kann - wenn nötig - durch die Trei-
ber-Software wieder freigeschaltet werden. Die ausgewählte Interrupt-Re-
quest-Leitung wird freigeschaltet, wenn das IRQ_Enable-Bit den Wert „1"
erhält.
Die reservierten Bits müssen den Wert „0" enthalten.
Das IRQ_Enable-Bit kann zurückgelesen werden. Alle anderen Bits erhal-
ten den Wert „0".
2-9
