Aufbau und Schnittstellen der INTERBUS-Anschaltbaugruppen
2.3.4.18
Program-Bits-Register
Das Program-Bits-Register ist ein Schreib-Register, dessen vier höchst-
wertige Bits festlegen, welcher Zugriff auf den seriellen Datenkanal erfol-
gen soll.

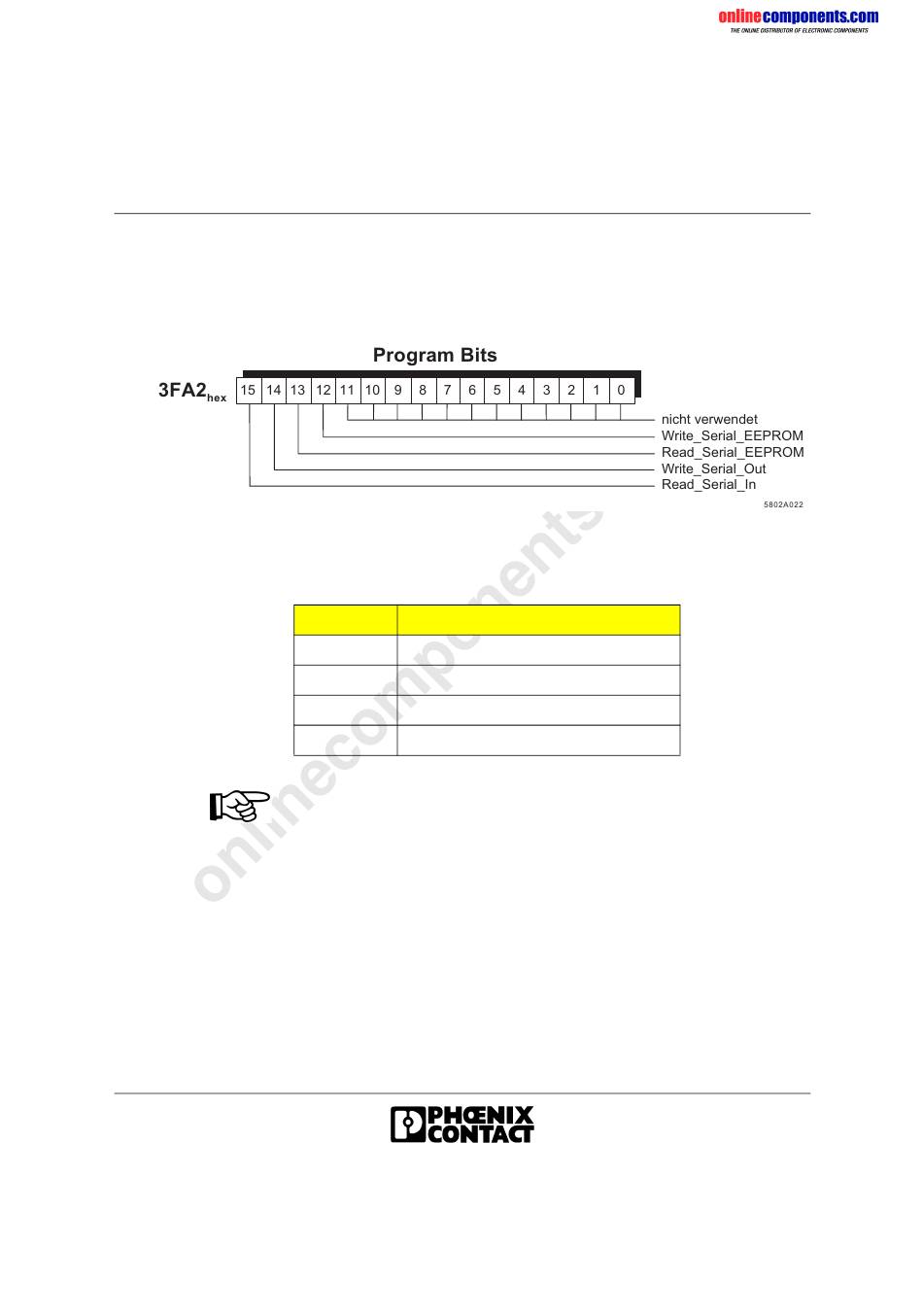

Bild 2-35
Bitbelegung des Program-Bits-Registers (Adresse 3FA2
Tabelle 2-17 Bedeutung der Bits
Bit
Ausgeführte Funktion
Bit 15 = 1
Daten von Serial-In einlesen
Bit 14 = 1
Daten auf Serial-Out ausgeben
Bit 13 = 1
Daten aus dem EEPROM auslesen
Bit 12 = 1
Daten in das EEPROM schreiben
Es können mehrere Bits gleichzeitig gesetzt werden. Ist das der Fall, wer-
den die einzelnen Zugriffe nach einer fest vorgegebenen Prioritätsliste
abgearbeitet:
1. Read-Serial-In (höchste Priorität)
2. Read-EEPROM
3. Write-EEPROM
4. Write-Serial-Out (niedrigste Priorität)
)
hex
2-45
