IBS PCI DDK UM
2-46
2.3.4.19
Ready-Bits-Register
Das Ready-Bits-Register ist ein Lese-Register, dessen Bits anzeigen, wel-
che Zugriffe auf die serielle Schnittstelle des MPM (z. B. serielles
EEPROM) abgeschlossen wurden. Unterschieden wird dabei zwischen
Zugriffen auf das EEPROM und die Serial-In/Out-Schnittstelle. Jedes ge-
setzte Bit (Bit = 1) zeigt an, dass der Zugriff abgeschlossen wurde.

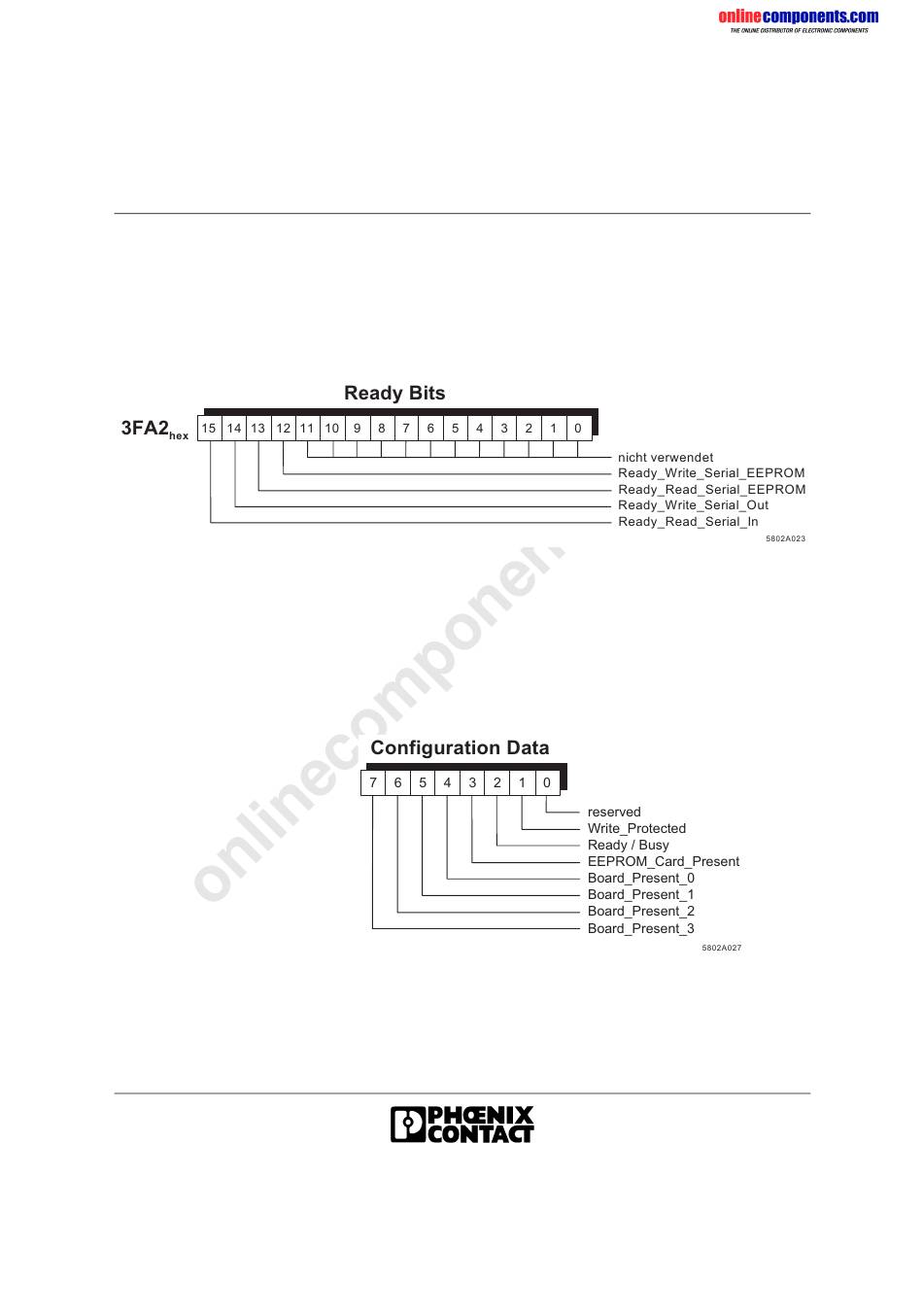

Bild 2-36
Bitbelegung des Ready-Bits-Registers (Adresse 3FA2
2.3.4.20
Configuration-Data-Register
Die Information, welche Nodes vorhanden sind, kann durch Lesen des Se-
rial-In-Datenkanals gewonnen werden. An der Adresse 2 im Serial-In-Da-
tenkanal befinden sich einige Informationen über die derzeitige System-
konfiguration.
Bild 2-37
Bitbelegung des Configuration-Data-Registers (Adresse 2)
)
hex
6189A
