Aufbau und Schnittstellen der INTERBUS-Anschaltbaugruppen
2.3.4.2 Status-Register 1
Das Status-Register 1 enthält Informationen über den Status der einzelnen
Nodes. Es beinhaltet vier Bits für jeden Node:
Node 0:
Node 1:
Node 2:
Node 3:

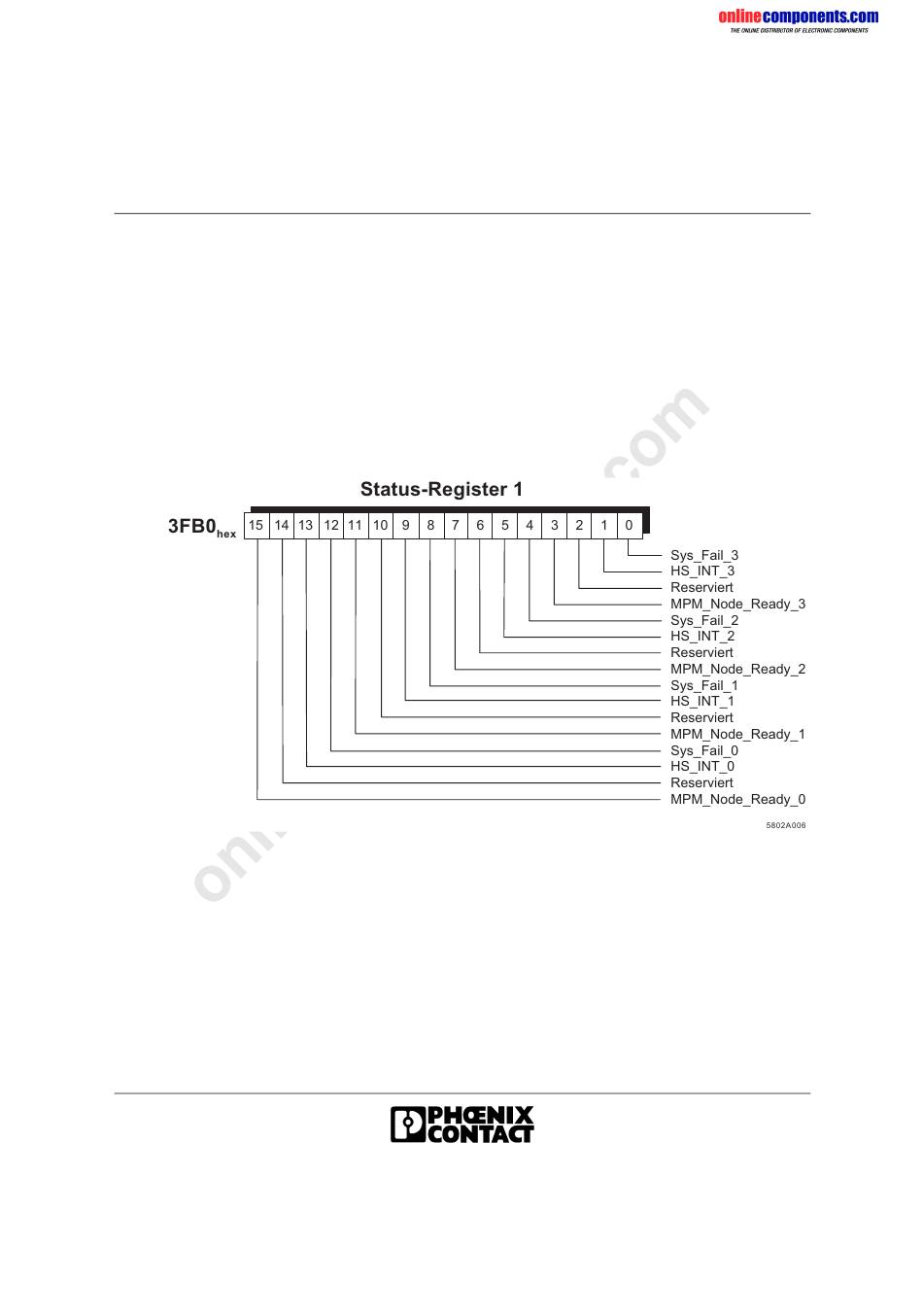

Bild 2-18 Bitbelegung des Status-Registers 1 (Adresse 3FB0
Das Bit MPM_Node_Ready_x zeigt an, dass der Node seinen Selbsttest
erfolgreich beendet hat (Bit = 1: Selbsttest erfolgreich). Diese Bits werden
von den Nodes durch Beschreiben der Set-MPM-Node-Ready-x-Register
mit dem Wert 8000 gesetzt und mit dem Wert 0000
hex
Bit 12 - Bit 15
Bit 8 - Bit 11
Bit 4 - Bit 7
Bit 0 - Bit 3
)
hex
zurückgesetzt.
hex
2-27
