6189A
Aufbau und Schnittstellen der INTERBUS-Anschaltbaugruppen
2.3.4.5
Set-MPM-Node-Par-Ready-x-Register
Nach der erfolgreichen Parametrierung eines Node setzt dieser das ent-
sprechende Bit MPM_Node_Par_Ready_x im MPM-Configuration-Regi-
ster. Dazu ist das Set-MPM-Node-Par-Ready-x-Register mit einem Wert
zu beschreiben, dessen höchstwertiges Bit gesetzt ist, z. B. mit dem Wert
8000
. Ein Beschreiben des Registers mit zurückgesetzem Bit 15 (Bit =
hex
0) setzt auch das zugehörige Bit MPM_Node_Par_Ready_x im MPM-Con-
figuration-Register zurück. Jeder Node hat entsprechend seiner Teilneh-
mernummer ein eigenes Register, das er verwenden muss (z. B. hat Node
1 das Set-MPM-Node-Par-Ready-1-Register zu verwenden).

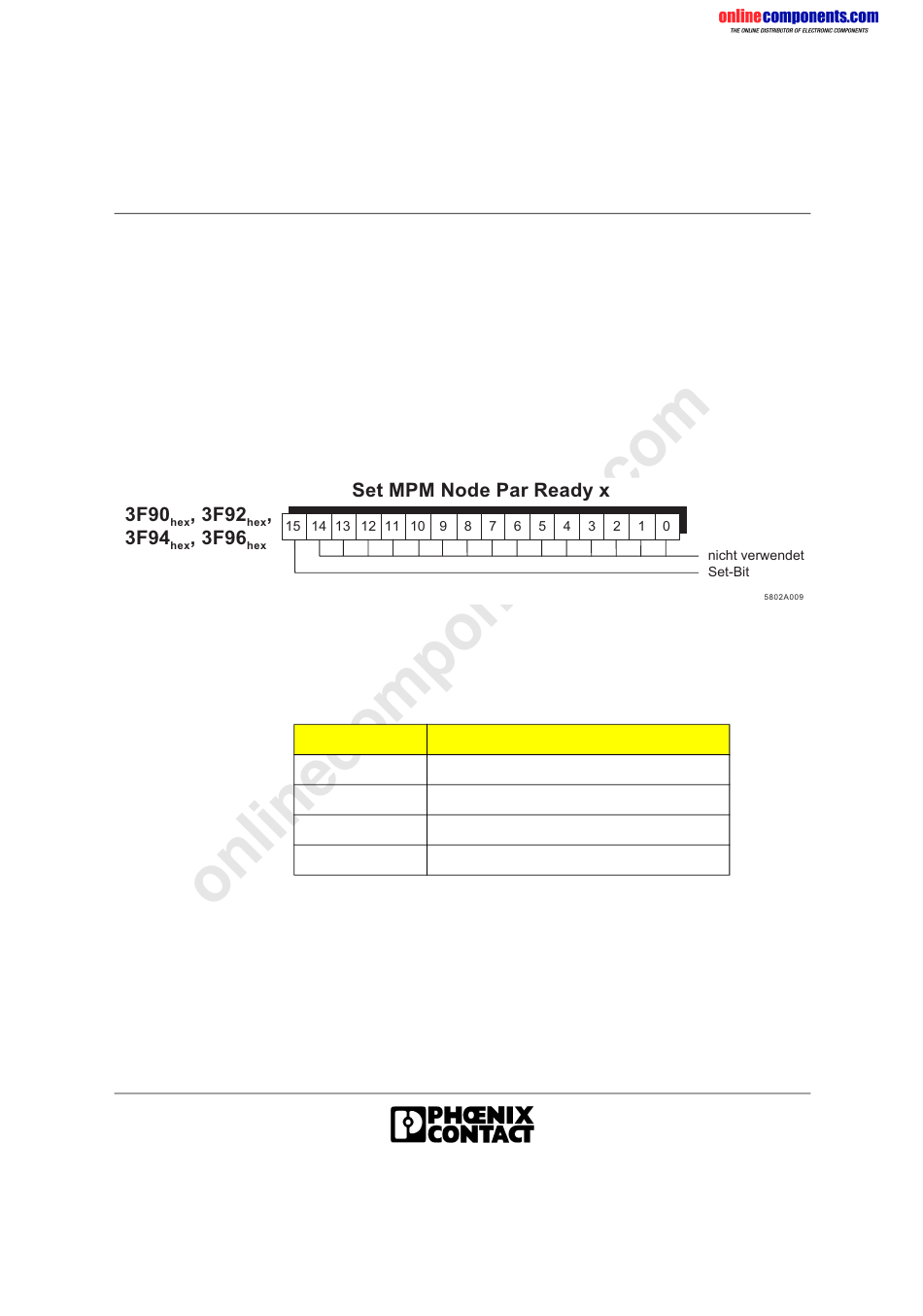

Bild 2-21
Bitbelegung der Set-MPM-Node-Par-Ready-x-Register
Tabelle 2-10 Adressen der Set-MPM-Node-Par-Ready-x-Register
Adresse
Register
3F90
Set MPM Node Par Ready 0
hex
3F92
Set MPM Node Par Ready 1
hex
3F94
Set MPM Node Par Ready 2
hex
3F96
Set MPM Node Par Ready 3
hex
2-31
