RS-485-Termination/
Bias
107144_de_02
RS-485-Netzwerke werden in Bustopologie ausgeführt und an beiden Enden mit einem Ab-
schlusswiderstand zwischen den Datenleitungen terminiert. Zusätzlich werden die Buslei-
tungen einmalig mit Bias-Widerständen auf einen definierten Ruhepegel gebracht. Der
Inline-Controller verfügt über Widerstandsnetzwerke zur Termination (120 Ω) und Ruhepo-
tenzialeinstellung (Biasing je 510 Ω) der mit COM1 oder COM2 verbundenen RS-485-Netz-
werke nach BACnet MS/TP-Spezifikation. Jeder einzelne Widerstand kann dabei separat
über DIP-Schalter zugeschaltet werden.
RS-485
Termination
Bias
1.3
1.4

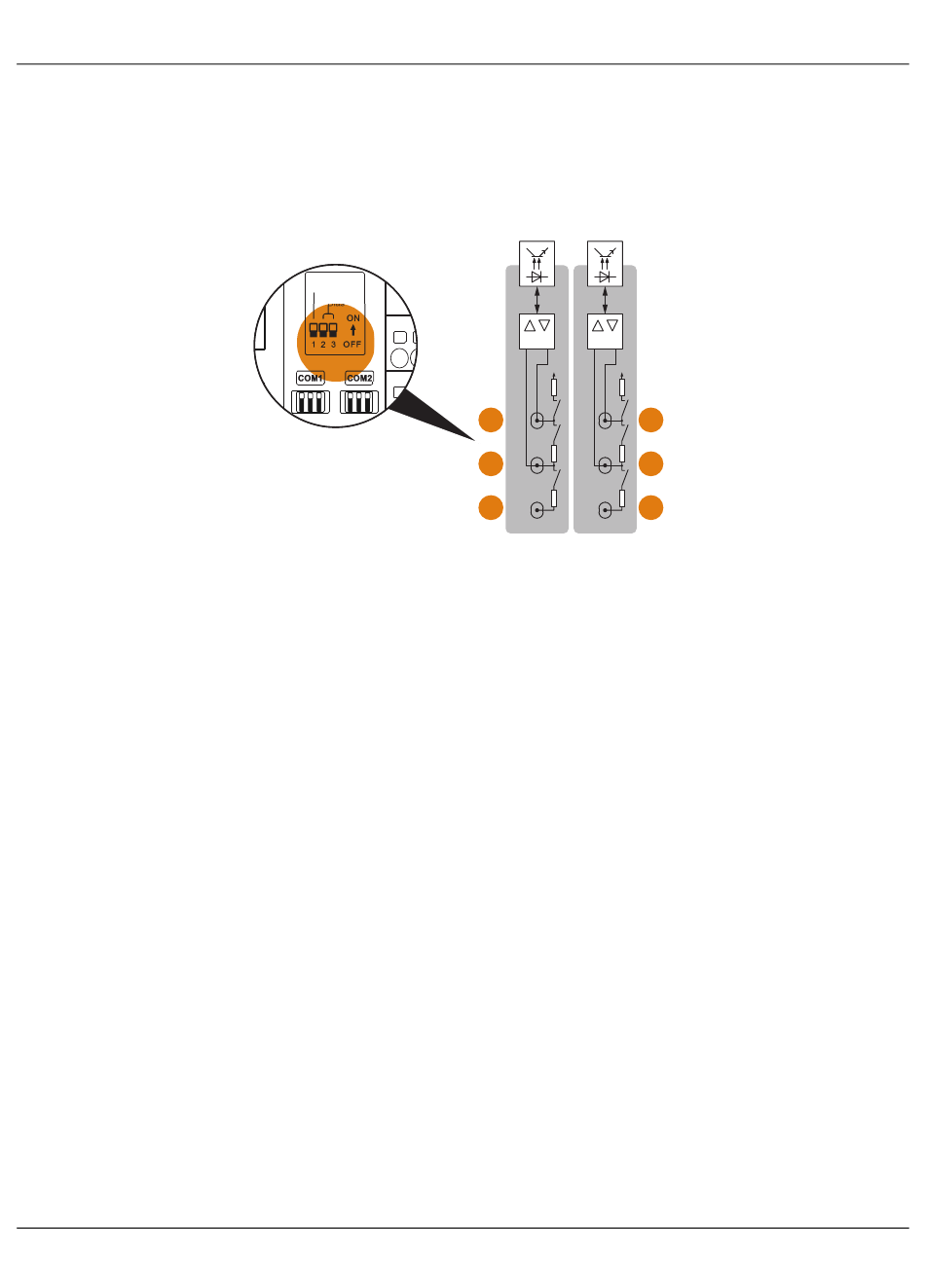

Bild 2-2

Zuordnung der DIP-Schalter zur RS-485-Termination

Beschreibung des Inline-Controllers
RS-485 RS-485
2 2
A1 A2
1 1
B1 B2
3 3
SH1 SH2
107144A013
