IBS PCI DDK UM
MPM-Status-
Register
MPM-Handshake-
Register A und B
4-4
Zuordnung der einzelnen Bits der Handshake-Register A und B bzw. der
32 Set-HS-Ax/Bx-Register zu den einzelnen Nodes und ihre Bedeutung:

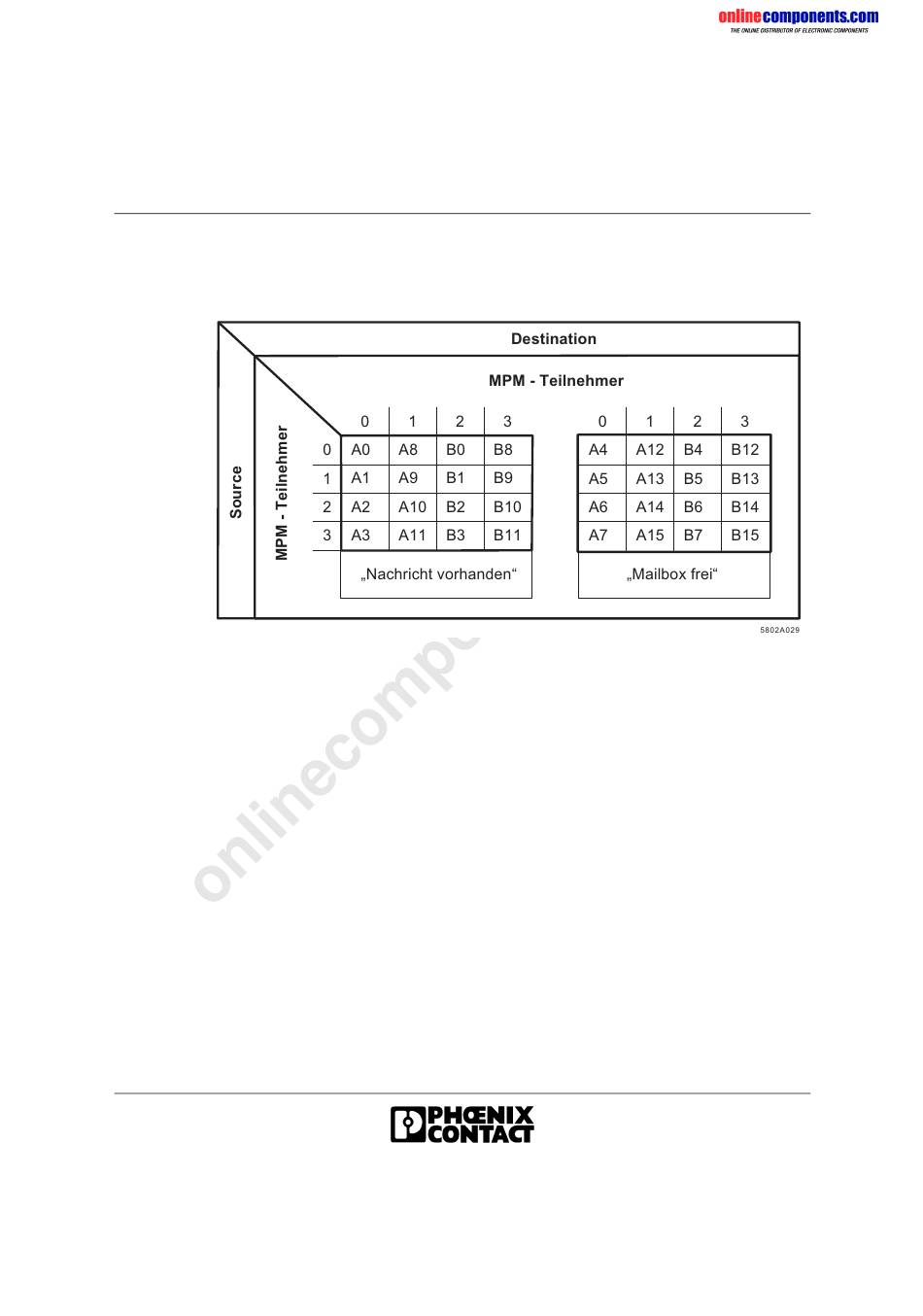

Bild 4-1
Zuordnung der Handshake-Bits
Legende zu Bild 4-1:
Source
Destination
„Nachricht vorhanden"
„Mailbox frei"
Im Status-Register 1 sind die Bits HS_Int_x auszuwerten, um festzustellen,
von welchem Node etwas gemeldet wurde.
Die Handshake-Register A und B sind die Zusammenfassung der 32 Set-
HS-Ax/Bx-Register. Durch Auswerten dieser beiden Register kann der
Node und die Art der Nachricht („Nachricht vorhanden" und „Mailbox frei")
Node, der eine Nachricht senden will
Node, der diese Nachricht empfangen soll
Nachricht liegt in einer Mailbox bereit
Nachricht wurde aus der Mailbox ausgelesen
und die Mailbox ist jetzt wieder frei
6189A
