Sync_Req_x
6189A
Aufbau und Schnittstellen der INTERBUS-Anschaltbaugruppen
2.3.4.3
Status-Register 2
Das Status-Register 2 enthält weitere Informationen über den Status der
einzelnen Nodes. Für jeden Node sind vier Bits im Register vorgesehen:
Node 0:
Node 1:
Node 2:
Node 3:

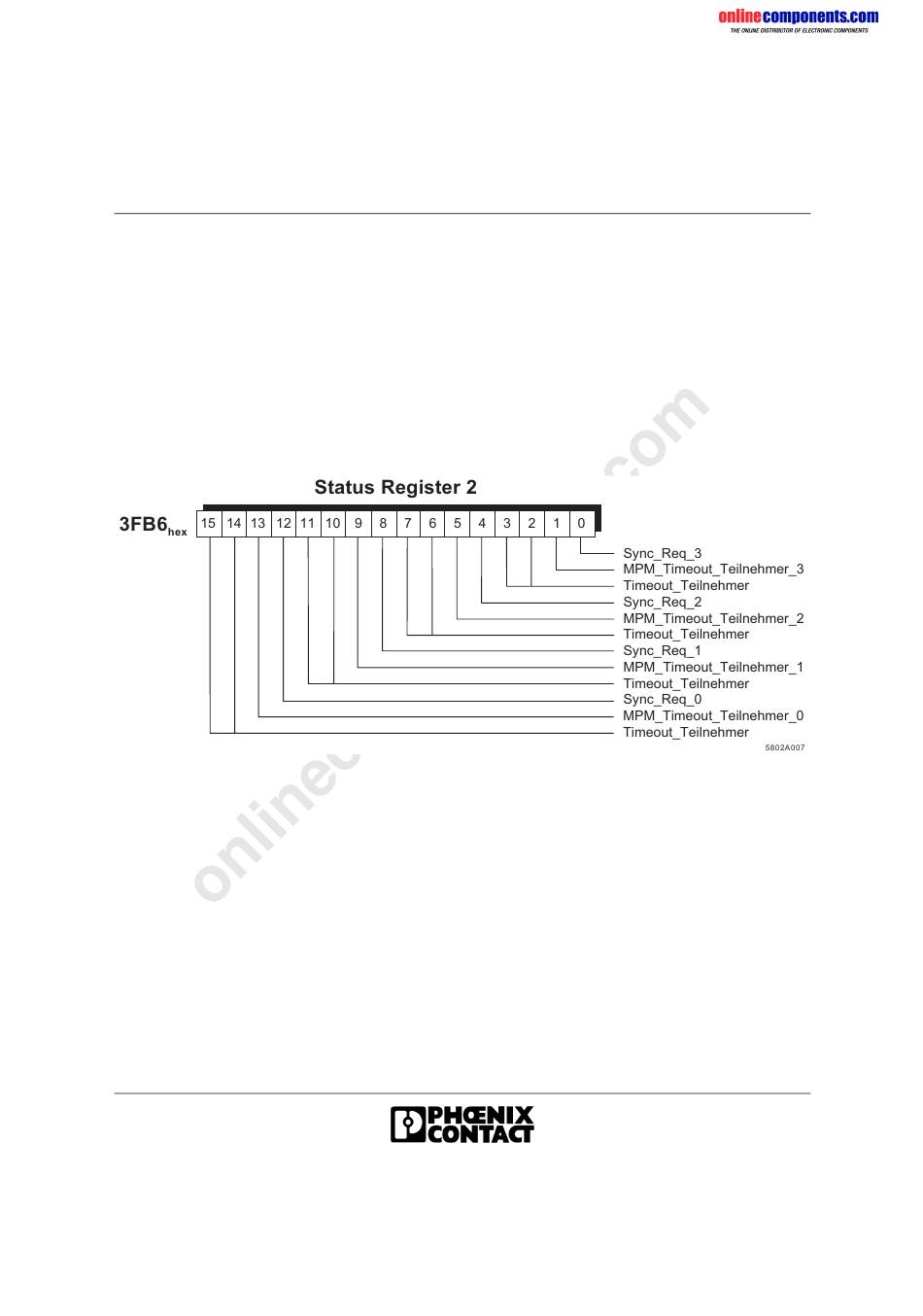

Bild 2-19
Bitbelegung des Status-Registers 2 (Adresse 3FB6
Ein gesetztes Bit Sync_Req_x (Bit = 1) im Status-Register 2 zeigt an, dass
für den zugehörigen Node der Sync-Interrupt ausgelöst wurde. Welcher
Node den Sync-Interrupt ausgelöst hat, läßt sich nicht feststellen. Zurück-
gesetzt wird das Sync-Req-Bit durch Beschreiben des Clear-Status-Bit-
Registers mit gesetztem Bit 14. Jeder Node kann nur sein eigenes Bit lö-
schen, d. h. Node 1 zum Beispiel kann nur das Bit Sync_Req_1 wieder zu-
rücksetzen.
Bit 12 - Bit 15
Bit 8 - Bit 11
Bit 4 - Bit 7
Bit 0 - Bit 3
)
hex
2-29
