6189A
Aufbau und Schnittstellen der INTERBUS-Anschaltbaugruppen
2.3.4.15
Read-Memory-Page-Register
Wie oben bereits beschrieben wurde, ist der Adressraum des MPM ober-
halb der Adresse FFFF
hex
Read-Memory-Page-Register zeigt für jeden Node an, welche Page mo-
mentan eingeblendet ist. Das Einblenden der Pages kann von jedem Node
individuell vorgenommen werden. So kann z. B. Node 1 die Page 3 ein-
blenden, während Node 0 mit der Page 0 arbeitet.

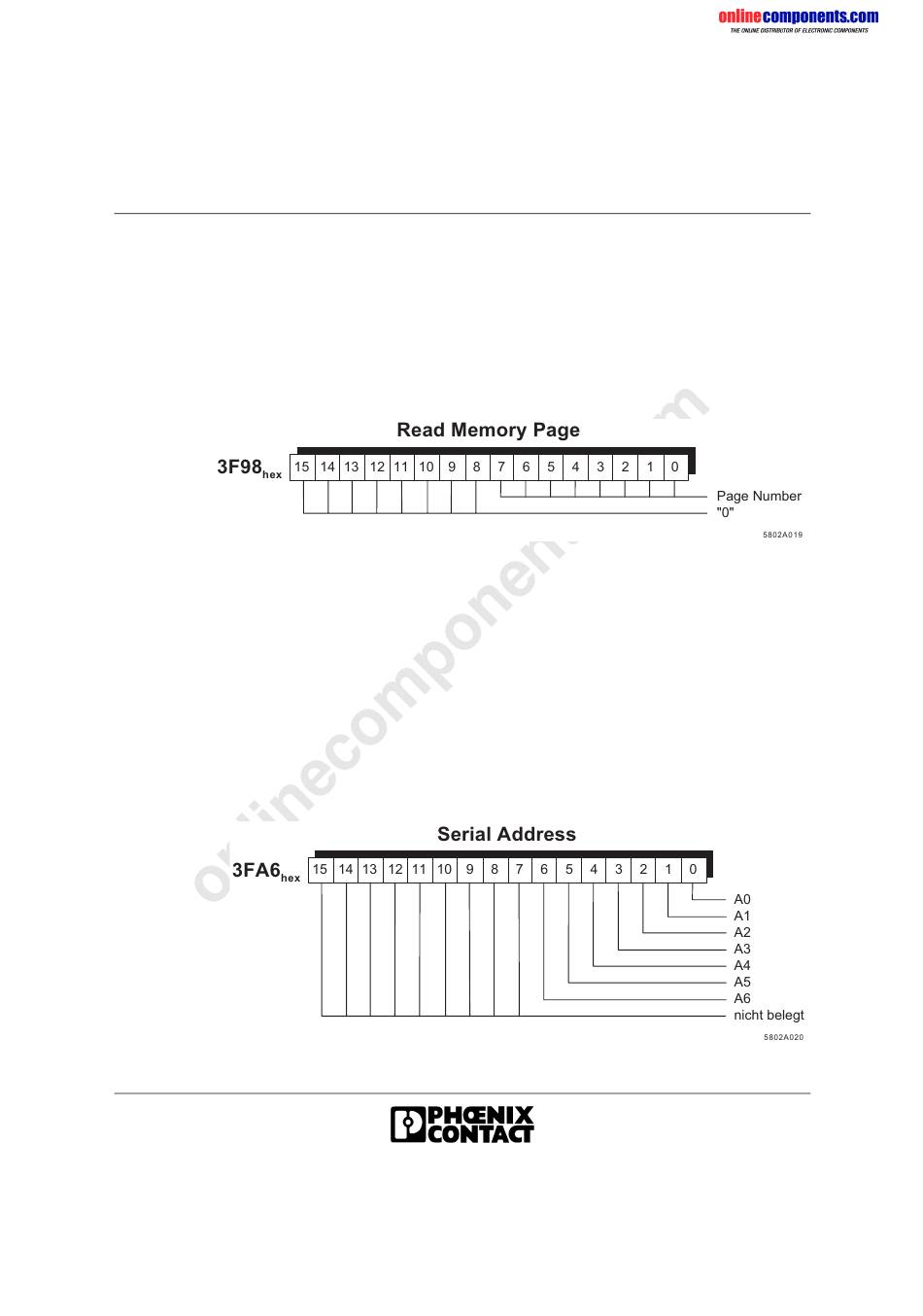

Bild 2-32
Bitbelegung des Read-Memory-Page-Registers
(Adresse 3F98
2.3.4.16
Serial-Address-Register
Bei dem Serial-Address-Register handelt es sich um ein Schreib-Register.
Das Register enthält die Adresse, auf die der nächste serielle Zugriff erfol-
gen soll. Es kann sich dabei um eine EEPROM- oder Serial-In/Out-
Adresse handeln. Die Adresse wird als Byte-Adresse eingetragen. Bei Zu-
griffen auf das serielle EEPROM wird das niederwertigste Adress-Bit (0)
nicht ausgewertet, da die Daten mit dem EEPROM nur wortweise ausge-
tauscht werden. Dagegen werden bei Zugriffen auf Serial-In oder Serial-
Out immer Byte-Adressen verwendet.
Bild 2-33
Bitbelegung des Serial-Address-Registers (Adresse 3FA6
zwischen mehreren Pages umschaltbar. Das
)
hex
)
hex
2-43
