IBS PCI DDK UM
2-30
2.3.4.4 Set-MPM-Node-Ready-x-Register
Das Beschreiben eines Set-MPM-Node-Ready-x-Registers mit dem Wert
8000 (höchstwertiges Bit = 1) bewirkt, dass im MPM-Status-Register 1
hex
das entsprechende Bit MPM_Node_Ready_x gesetzt wird. Zurückgesetzt
wird das Bit durch Beschreiben des Registers mit dem Wert 0000
(höchstwertiges Bit = 0). Mit dem Setzen des Bits signalisiert der jeweilige
Node seine Funktionsbereitschaft. Für jeden Node steht ein eigenes Set-
MPM-Node-Ready-x-Register zur Verfügung.

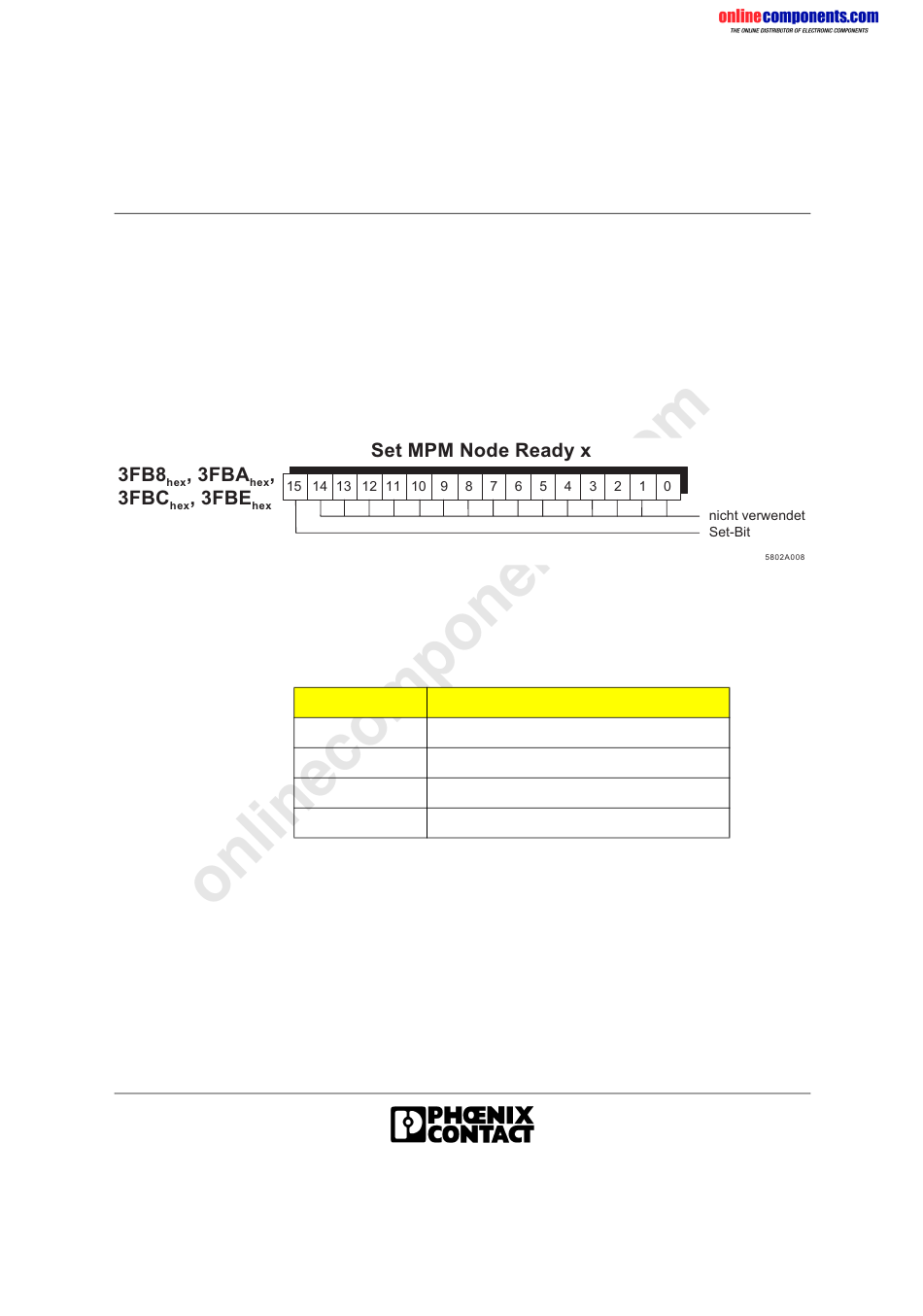

Bild 2-20 Bitbelegung der Set-MPM-Node-Ready-x-Register
Tabelle 2-9 Adressen der Set-MPM-Node-Ready-x-Register
Adresse Register
3FB8 Set MPM Node Ready 0
hex
3FBA Set MPM Node Ready 1
hex
3FBC Set MPM Node Ready 2
hex
3FBE Set MPM Node Ready 3
hex
hex
6189A
