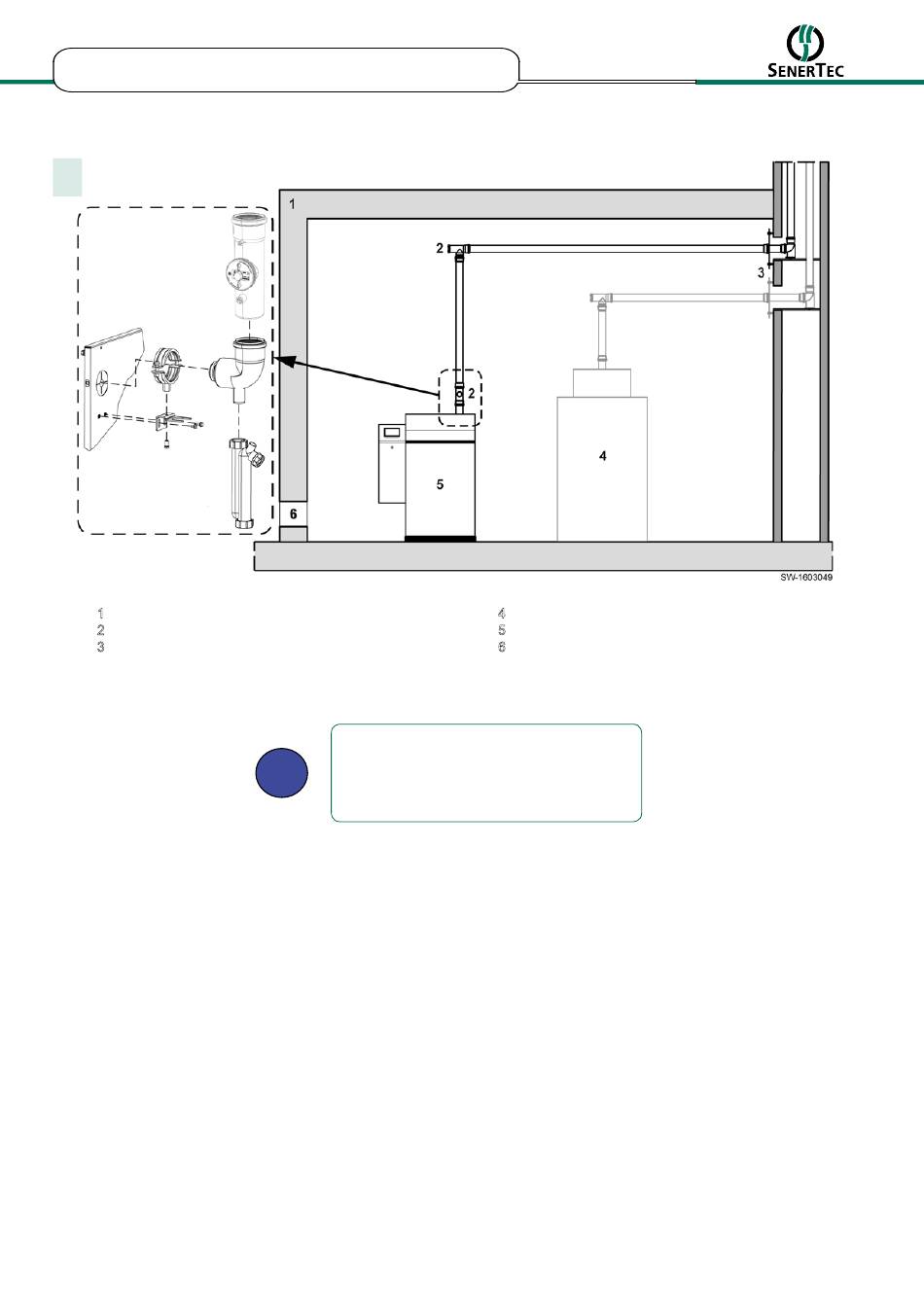

Abb.7 Dachs und bauseits vorhandener Heizkessel an getrennten Abgasleitungen (Überdruck)
2
1 Aufstellraum nach M-FeuVO
2 Revisionsöffnung (inkl. Messstutzen)
3 Mauerblende
Abb. 39: Dachs und bauseits vorhandener Heizkessel an getrennten Abgasleitungen (Überdruck)
18/8098.046.001.01
Hinweis:
i
Waagerechte Leitungselemente müssen mit
Gefälle (3° bzw. 5cm/Meter), gerichtet auf
den Dachs, verlegt werden.
6 Auswahl der Abgasführung
4 Bauseits vorhandener Heizkessel
5 Dachs Gen2
6 Zuluftöffnung
