Planungshandbuch Dachs Gen2
Ein- und Ausgänge auf der Leistungsplatine des MSR3-Reglers

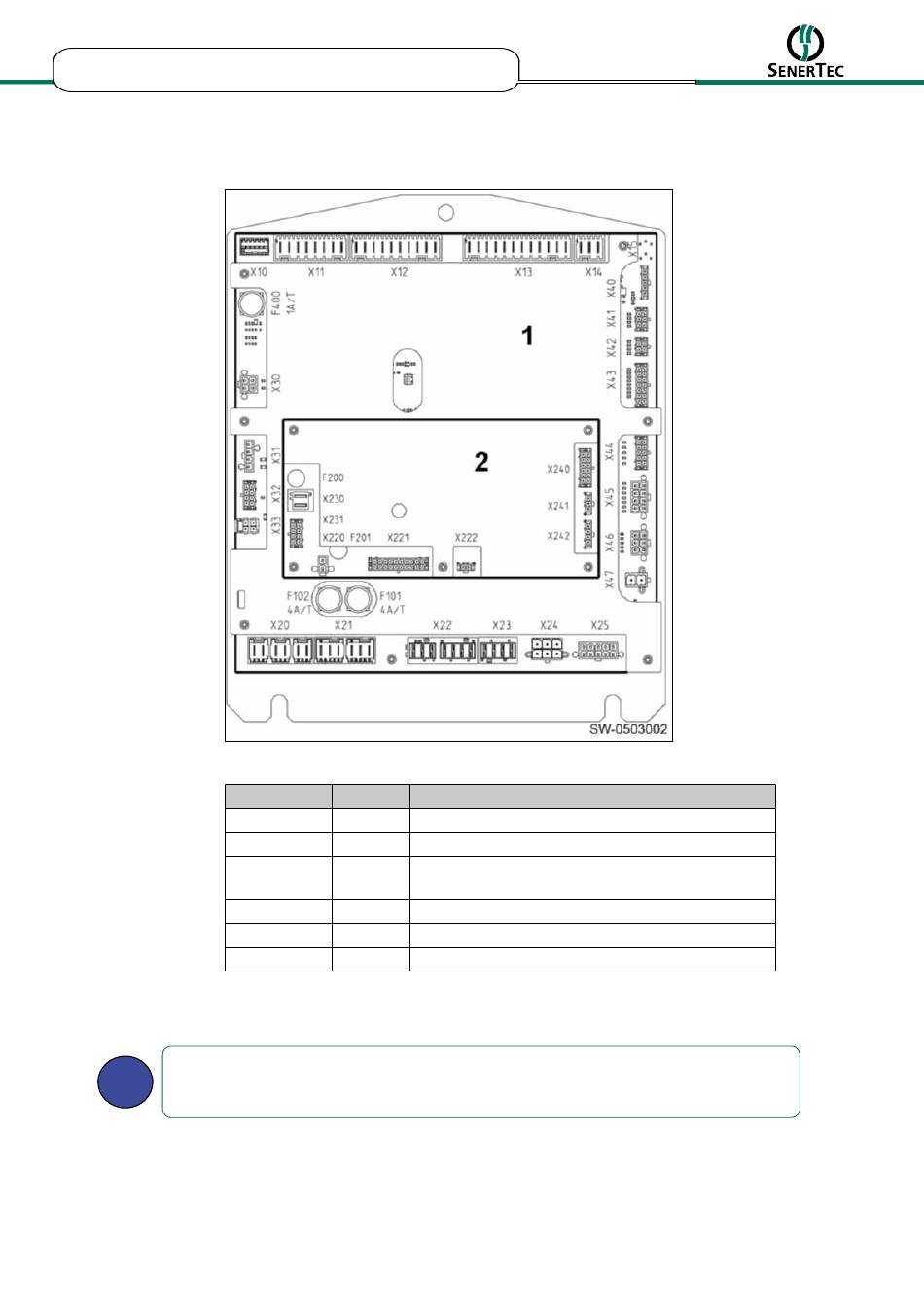

Abb. 7: Anschlüsse des Rohrbrückenkabelbaums auf der Leistungs- und der Sicherheitsplatine
i
Hinweis:
Eine genaue Beschreibung der Ein-und Ausgänge auf der Leistungsplatine des MSR3-Reglers
finden Sie im Dokument "Anschlussplan Regler MSR3" Art.-Nr.: 8098.021.xxx.xx
18/8098.046.001.01
Bezeichnung Polzahl
X41 6
X42 4
X44 10
X25 10
X240 12
X242 4
Funktion / Gerät
Steuersignal der Kühl- und der Heizwasserpumpe
Gasregelventil
Drucksensor Kühlwasser, Temperatursensor An-
lageneintritt
Versorgungsleitung Kühl- und Heizwasserpumpe
Temperaturfühler und Drucksensoren
Magnetventile
