Mit den Parametrierbaren Ausgängen sind folgende
Funktionen möglich:
Versorgung Pufferspeicherentladepumpe:
● Es ist möglich einen Ausgang als Versorgung für die
Pufferspeicherentladepumpe festzulegen.
Zusätzliche Wärmeabnahme bei Stromführung:
● Es ist möglich einen Ausgang für zusätzliche Wär-
meabnahme bei Stromführung festzulegen. Es ist
möglich zwei Temperaturschwellen der Rücklauf-
temperatur zu definieren, bei denen dieser Eingang
ein- bzw. wieder ausgeschalten wird.
Freigabe Zweiter Wärmeerzeuger:
● Es ist möglich einen Ausgang für die Freigabe eines
Zweiten Wärmeerzeugers festzulegen. Der zweite
Wärmeerzeuger wird dann automatisch angesteuert,
sollte die vom BHKW erzeugte thermische Leistung
nicht den benötigten Wärmebedarf abdecken.
Betriebsstatus BHKW:
● Es ist möglich einen Ausgang für die Anzeige des
Betriebsstatus des BHKW festzulegen. Der Ausgang
wird aktiv geschaltet, wenn das BHKW in Betrieb ist.
Wartungsstatus BHKW:
● Es ist möglich einen Ausgang für die Anzeige der
Wartungsmeldung des BHKW festzulegen. Der Aus-
gang wird aktiv geschaltet, wenn das BHKW wegen
einer anstehenden Wartung nicht mehr lauffähig ist.
Fehlerstatus BHKW:
● Es ist möglich einen Ausgang für die Anzeige des
Fehlerstatus des BHKW festzulegen. Der Ausgang
wird aktiv geschaltet, wenn das BHKW durch einen
Blocking oder Locking Fehler nicht lauffähig ist.
Schnittstellen:
● 1 Cat5-Netzwerkkabel mit RJ45-Stecker zum Anschluss
an den Energiemanager (Ethernet-Schnittstelle).
18 | Der Dachs
Planungshandbuch Dachs Gen2
Bedieneinheit MSR3-Regler
Die Bedieneinheit des Reglers MSR3 ist mit einem Touch-
screen ausgestattet.

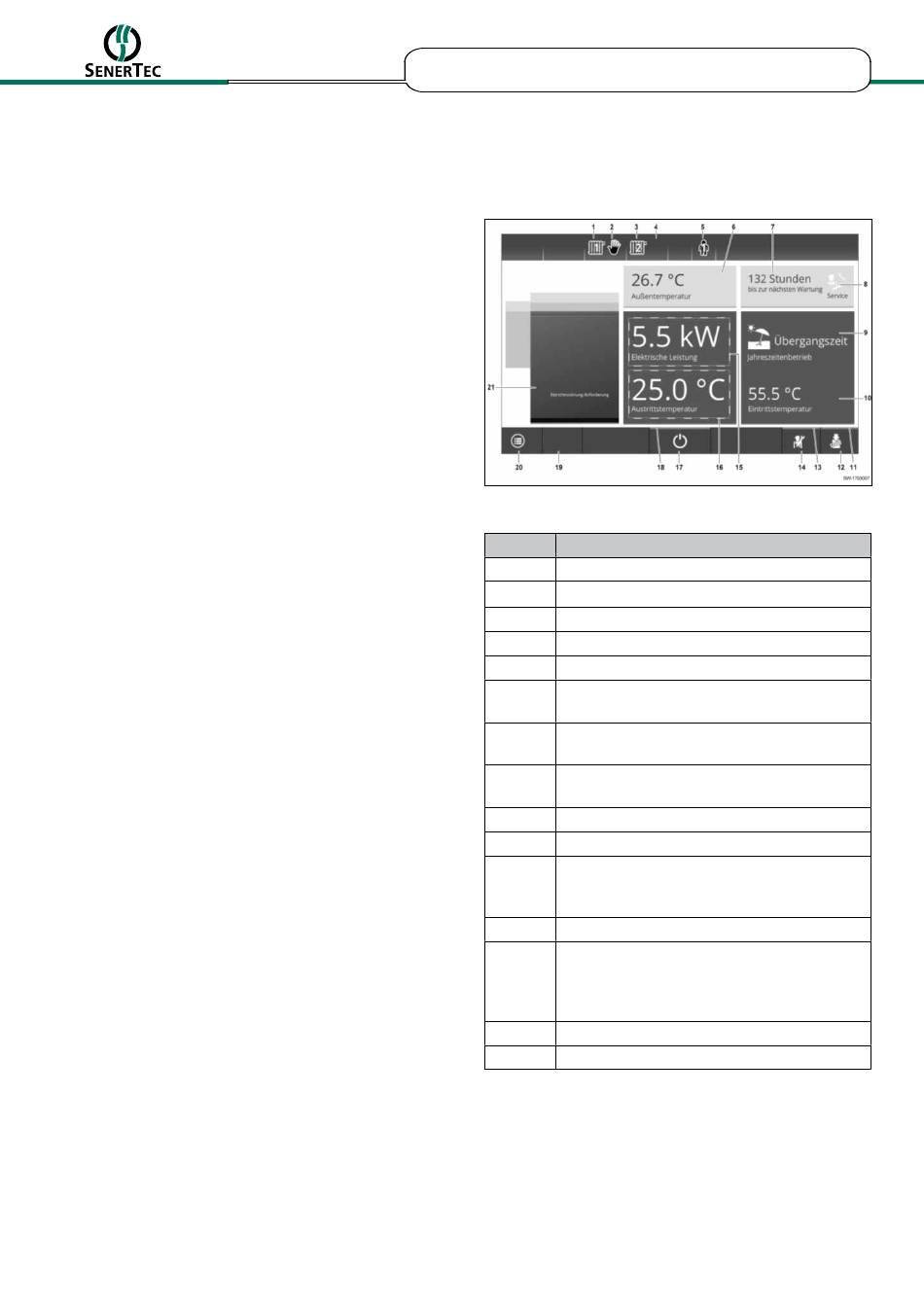

Abb. 8: Bedienoberfläche des MSR3-Reglers
Position Funktion
1 (9) Heizkreis
2 (9) Statusanzeige Heizkreis
3 (9) Heizkreis
4 (9) Statusanzeige Heizkreis 2
5 Zugriffsebene (hier Betreiberebene)
Außentemperatur (gemessen von Außen-
6
temperaturfühler)
Verbleibende Betriebsstunden bis zur
7
nächsten Wartung
Statusanzeige Betriebsstunden bis zur
8
nächsten Wartung
9 Betriebsmodus
10 Heizwassertemperatur am Anlageneintritt
Statusanzeige Kaminkehrermodus (grüner
11 LED-Streifen bei Status:
aktiv)
12 Kaminkehrer - Modus
Statusanzeige Zugriffsebene Service-Level
(grüner LED-Streifen
13
bei Status: aktiv)
14 Service-Modus
15 Aktuelle elektrische Leistung
