2�5�1 Pufferspeicher SE 800
● Stabile Dämmhülle aus steifer PS-Folie.
● Minimierte Wärmeverluste durch eine 100 mm Poly-
esterfliesdämmung.
● Speicherinhalt 800 l für eine Laufzeit des Dachs von
über einer Stunde ohne Wärmeabnahme des Ge-
bäudes oder der Warmwasserbereitung.
● Komplette Anschlüsse für den Dachs, für Heiz-
gruppen und für das Warmwassermodul bzw. WW-
Bereiter.
● Komplette Anschlüsse für den Dachs, für Heiz-
gruppen und für das Warmwassermodul bzw. WW-
Bereiter.

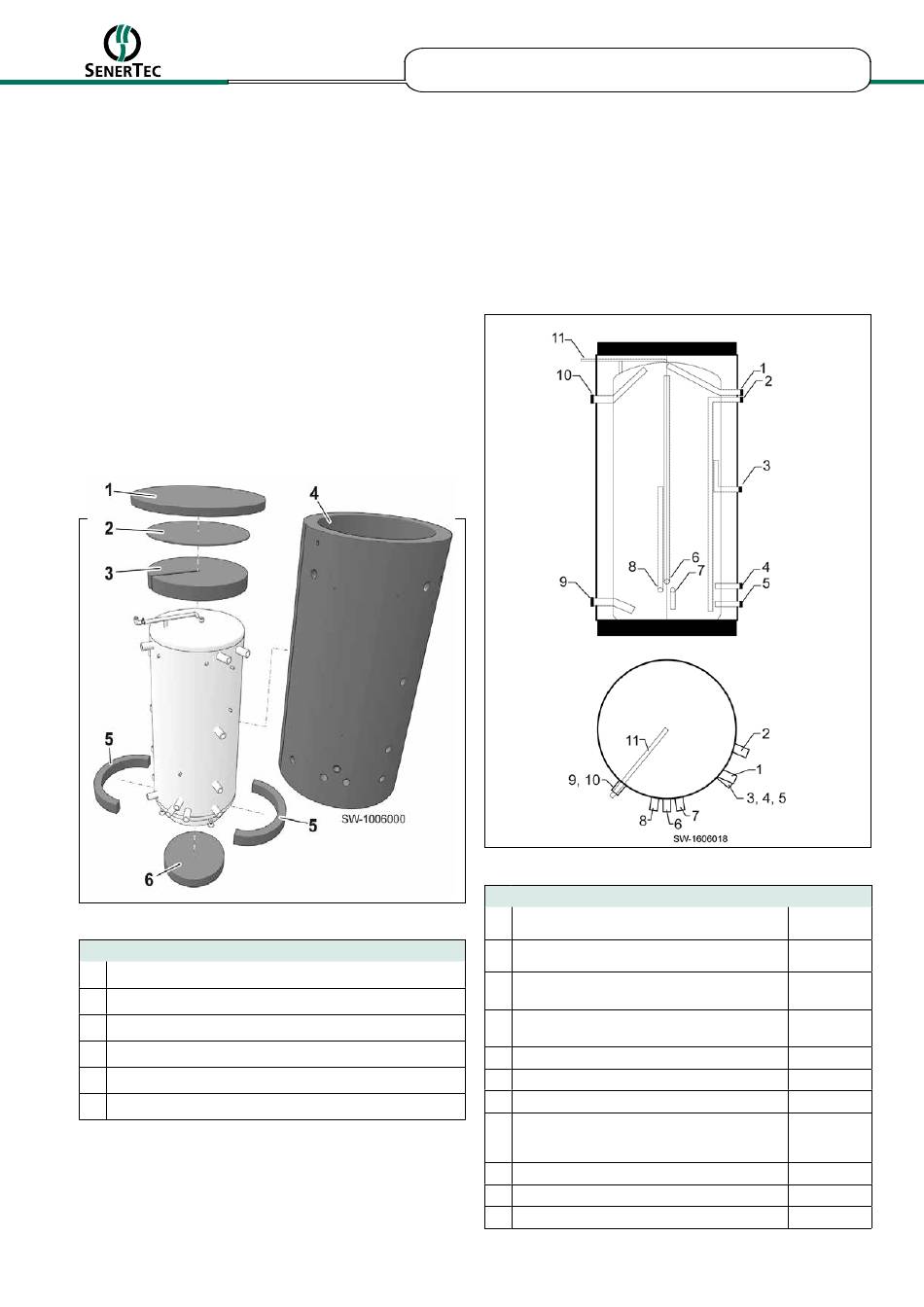

Abb. 10: Pufferspeicher SE800
Komponenten des SE800HX/SE800
1 Abdeckhaube
2 Dämmelement dünn mit Beschichtung
3 Dämmelement geschlitzt
4 Speichermanteldämmung
5 Dämmelemente Pufferspeicherboden (2 ×)
6 Dämmung Pufferspeicherboden
24 | Der Dachs
Planungshandbuch Dachs Gen2
● Türgängig durch ein Durchmessermaß von 790 mm
und einer Höhe von ca. 1.900 mm ohne Dämmung.
● Optimale Schichtung durch beruhigte Heizwas-
serführung.
3 Technische Angaben
● Einsetzbar auch für Heizkesselbetrieb, gemeinsam mit
dem Warmwassermodul, speziell bei kleinen Kessel-
leistungen oder zur Vermeidung von Taktbetrieb.
Abb.2
Anschlüsse SE800
Abb. 11: Anschlüsse Pufferspeicher SE SE800
Übersicht der Anschlüsse des SE800
Pufferspeicher-Austritt in Heiznetz oder zum
1
Warmwasserbereiter, falls installiert
Pufferspeicher-Eintritt
2
(Warmwasserbereiter)
Pufferspeicher-Austritt (Heiznetz), falls Warm-
3
wasserbereiter installiert
Ohne Verwendung; Anschluss
4
verschließen
(4)
5
Pufferspeicher-Eintritt (Heiznetz)
6
Pufferspeicher-Eintritt (Zusatzheizgerät)
7
Pufferspeicher-Austritt (Zusatzheizgerät)-kalt
Optionaler Pufferspeicher- Austritt (Zusatz-
8
heizgerät) für Zusatzheizgerät mit kleiner
Spreizung
9
Pufferspeicher-Austritt (BHKW)
10
Pufferspeicher-Eintritt (BHKW)
11
Entlüftung
(1 1/2" RP)
(3)
(1 1/2" RP)
(4)
(1 1/2" RP)
(4)
(1 1/2" RP)
(1 1/2" RP)
(1 1/2" RP)
(1 1/2" RP)
(1 1/2" RP)
(1 1/2" RP)
(1 1/2" RP)
(1/2" RP)
18/8098.046.001.01
3.2.2
Tab.3
Nr. F
1
P
(4)
H
w
st
P
2
(4)
w
3
P
n
m
4
H
5
P
n
6
P
sa
7
P
sa
8
O
A
Z
S
9
P
(B
10
P
(B
11
E
(1) P
s
d
(2) R
(3) B
(4) D
s
(5) A
m
(6) V
