Einbauzeichnungen / Maßblätter
9.1
Einbausituation für Motoren mit Kühlmantel
Konstruktionshinweise für Einbaubohrung und O-Ring
● Einführschrägen vorsehen: Mindestlänge Z bei 15°: 3 mm, bei 20°: 2 mm, Kanten
gerundet und poliert
Innenliegende Bohrungen (Kühlwasseranschlüsse) entgraten und runden
● Oberflächengüten der Gegendichtflächen: R
● Passung der Einbaubohrung beachten (H8). Ist das Spiel zu groß, dichtet der O-Ring
nicht sicher ab, bzw. das zulässige Spaltmaß wird überschritten.

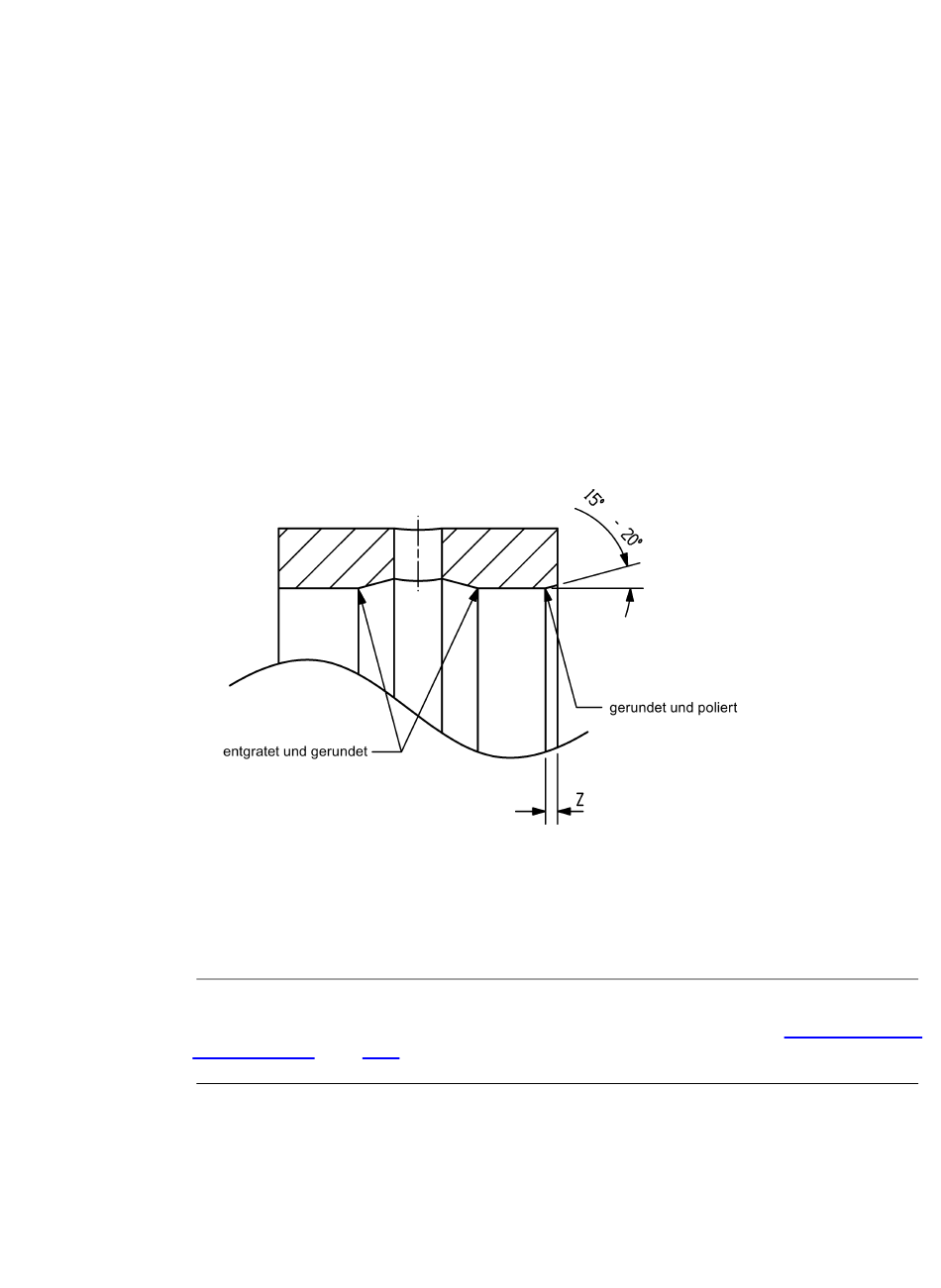

Bild 9-1
9.2
Informationen zu den Einbauzeichnungen
Hinweis
Beachten Sie, dass Sie bestimmte Motoren konstruktionsbedingt nur am A-Flansch
montieren dürfen, siehe hierzu Tabelle "Montage am A-Flansch" im Kapitel "Vorgabe zur
Montage-Seite (Seite 127)".
Einbau-Torquemotoren 1FW6
Projektierungshandbuch, 07/2017, 6SN1197-0AE00-0AP9
Konstruktionshinweise für Einbaubohrung und O-Ring
≤ 16 µm, R
≤ 10 µm, R
max
z
9
≤ 1,6 µm
a
