Aufbau und Funktion
3.5 Rührwerk
4
1 2
Seite 38 von 209

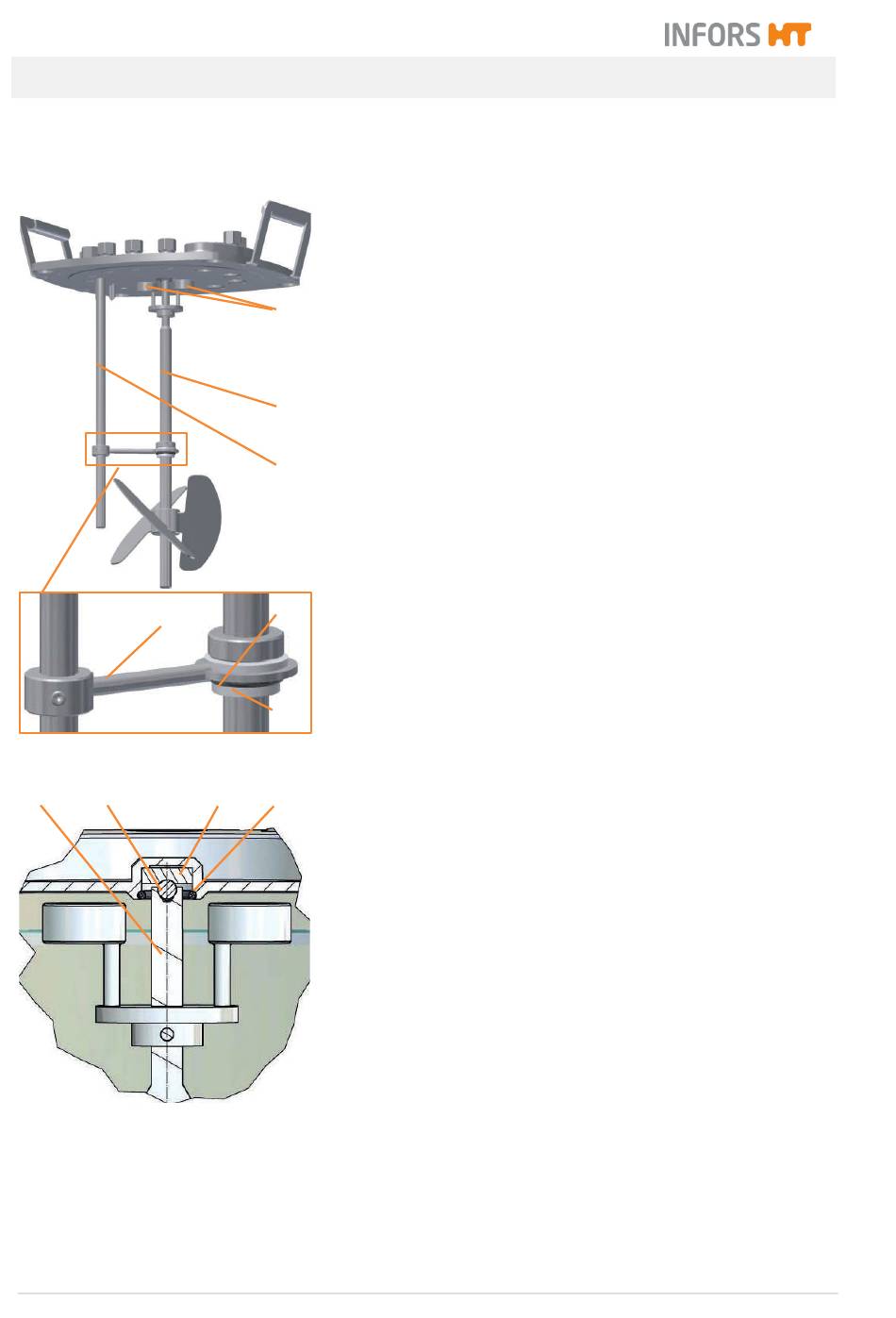

Die Rührwelle wird von oben magnetisch angetrieben und gegen
den Uhrzeigersinn (Linkslauf/Draufsicht Gefäß) gedreht.
1 Magnete (2 Stück)
2 Rührwelle
1
3 Führungsstange
4 Lagerhalter
5 O-Ring
2
6 Gleitlager
Rührwelle und Führungsstange sind über den Lagerhalter mitei-
3
nander verbunden. Die Führungsstange ist am Deckel verschraubt.
Im Lagerhalter sitzt das Gleitlager der Rührwelle. Dieses wird mit
einem O-Ring fixiert
5
6
Eine Keramikkugel befindet sich in der Mulde der Rührwellenspitze
3 4
und dient als Gegenstück des Axiallagers aus Keramik. Dieses
wird durch einen O-Ring in der Mulde in der Gefäßdeckelmitte fi-
xiert. Die Keramikkugel ist je nach Gefäßgröße klein wie ein Steck-
nadelkopf oder etwas größer.
1 Rührwelle
2 Keramikkugel
3 Axiallager (Keramik)
4 O-Ring
