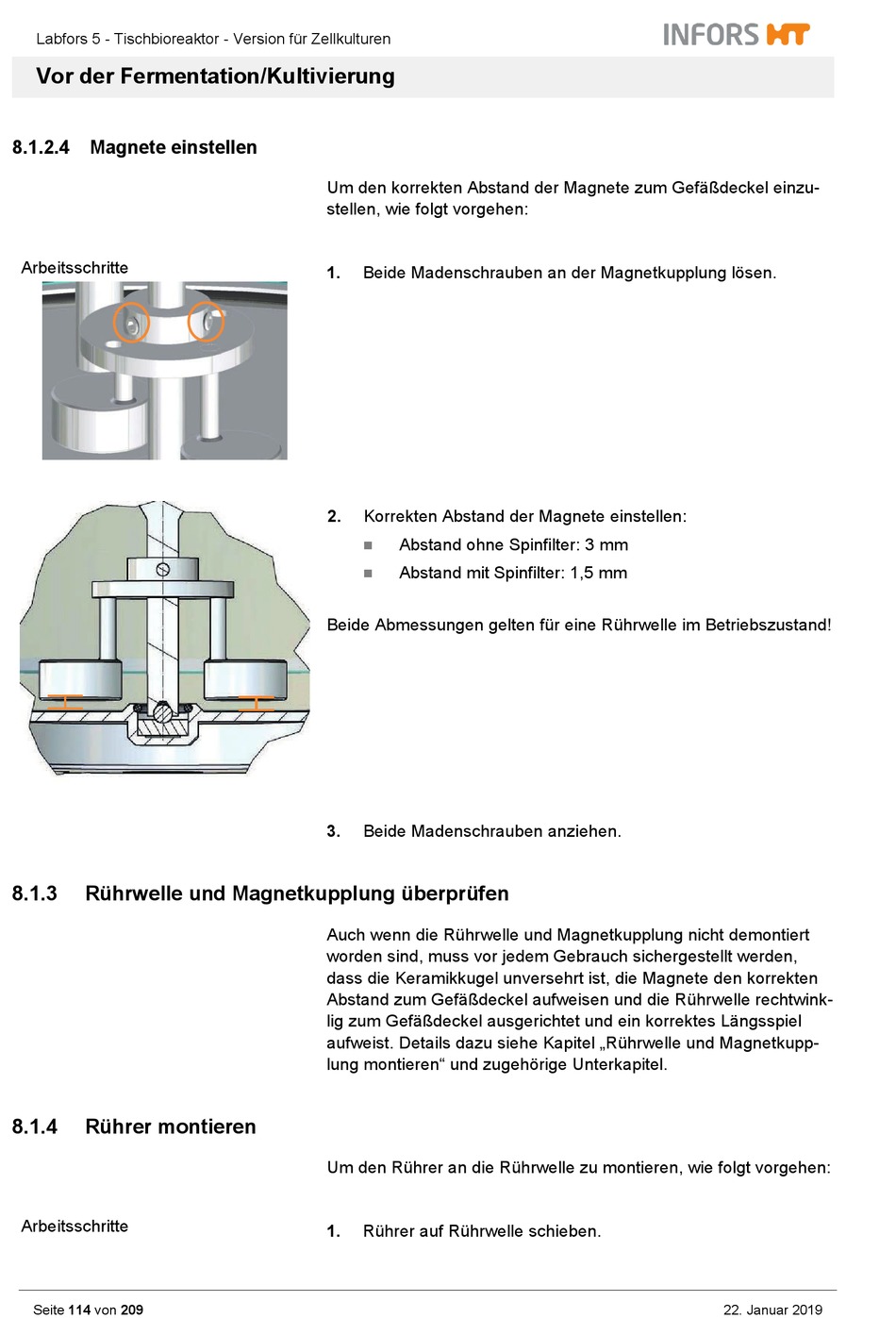

Magnete Einstellen; Rührwelle Und Magnetkupplung Überprüfen; Rührer Montieren - Infors HT Labfors 5 Betriebsanleitung

Labfors 5 - Tischbioreaktor - Version für Zellkulturen
Vor der Fermentation/Kultivierung
8.1.2.4

Magnete einstellen

Arbeitsschritte
8.1.3 Rührwelle und Magnetkupplung überprüfen
8.1.4 Rührer montieren
Arbeitsschritte
Seite 114 von 209
Um den korrekten Abstand der Magnete zum Gefäßdeckel einzu-
stellen, wie folgt vorgehen:
1.
Beide Madenschrauben an der Magnetkupplung lösen.
2. Korrekten Abstand der Magnete einstellen:
Abstand ohne Spinfilter: 3 mm

Abstand mit Spinfilter: 1,5 mm

Beide Abmessungen gelten für eine Rührwelle im Betriebszustand!
3. Beide Madenschrauben anziehen.
Auch wenn die Rührwelle und Magnetkupplung nicht demontiert
worden sind, muss vor jedem Gebrauch sichergestellt werden,
dass die Keramikkugel unversehrt ist, die Magnete den korrekten
Abstand zum Gefäßdeckel aufweisen und die Rührwelle rechtwink-
lig zum Gefäßdeckel ausgerichtet und ein korrektes Längsspiel
aufweist. Details dazu siehe Kapitel „Rührwelle und Magnetkupp-
lung montieren" und zugehörige Unterkapitel.
Um den Rührer an die Rührwelle zu montieren, wie folgt vorgehen:
1. Rührer auf Rührwelle schieben.
22. Januar 2019
