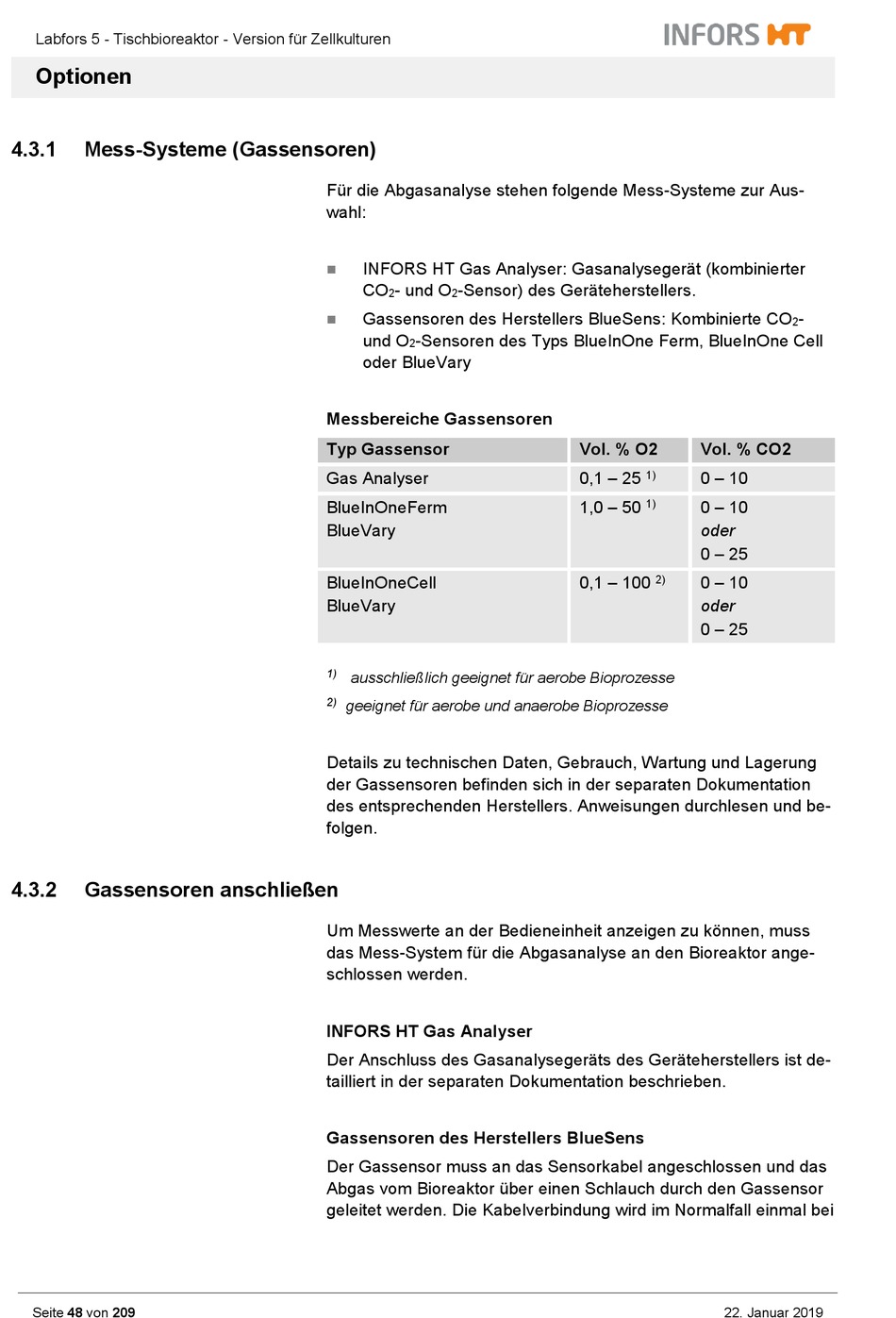

Mess-Systeme (Gassensoren); Gassensoren Anschließen - Infors HT Labfors 5 Betriebsanleitung

Labfors 5 - Tischbioreaktor - Version für Zellkulturen
Optionen
4.3.1

Mess-Systeme (Gassensoren)

4.3.2 Gassensoren anschließen
Seite 48 von 209
Für die Abgasanalyse stehen folgende Mess-Systeme zur Aus-
wahl:
INFORS HT Gas Analyser: Gasanalysegerät (kombinierter

CO - und O -Sensor) des Geräteherstellers.
2 2
Gassensoren des Herstellers BlueSens: Kombinierte CO

und O -Sensoren des Typs BlueInOne Ferm, BlueInOne Cell
2
oder BlueVary
Messbereiche Gassensoren
Typ Gassensor
Gas Analyser
BlueInOneFerm
BlueVary
BlueInOneCell
BlueVary
1) ausschließlich geeignet für aerobe Bioprozesse
2)
geeignet für aerobe und anaerobe Bioprozesse
Details zu technischen Daten, Gebrauch, Wartung und Lagerung
der Gassensoren befinden sich in der separaten Dokumentation
des entsprechenden Herstellers. Anweisungen durchlesen und be-
folgen.
Um Messwerte an der Bedieneinheit anzeigen zu können, muss
das Mess-System für die Abgasanalyse an den Bioreaktor ange-
schlossen werden.
INFORS HT Gas Analyser
Der Anschluss des Gasanalysegeräts des Geräteherstellers ist de-
tailliert in der separaten Dokumentation beschrieben.
Gassensoren des Herstellers BlueSens
Der Gassensor muss an das Sensorkabel angeschlossen und das
Abgas vom Bioreaktor über einen Schlauch durch den Gassensor
geleitet werden. Die Kabelverbindung wird im Normalfall einmal bei
Vol. % O2 Vol. % CO2
0,1 – 25 0 – 10
1)
1,0 – 50 0 – 10
1)
oder
0 – 25
0,1 – 100 0 – 10
2)
oder
0 – 25
22. Januar 2019
-
