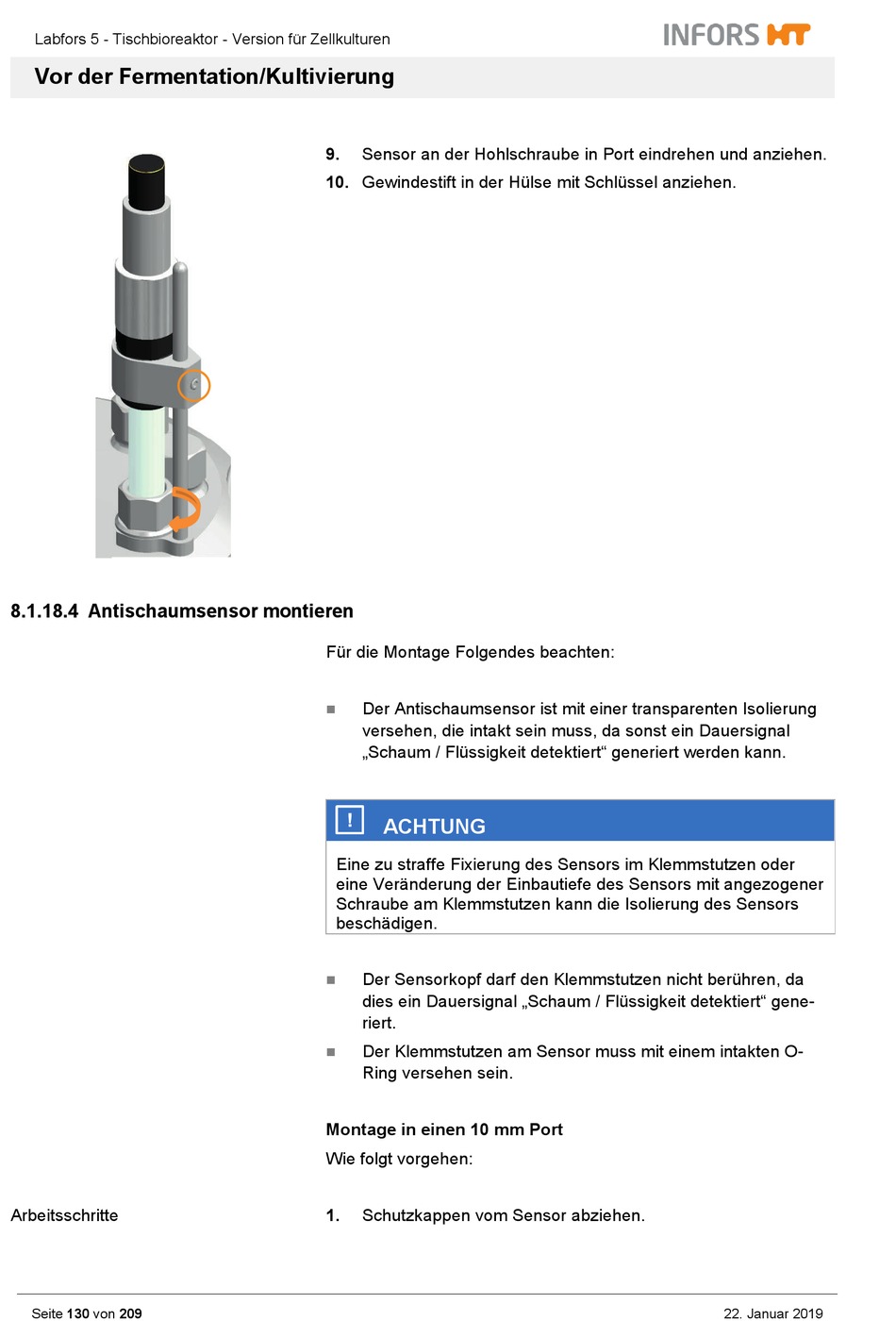

Antischaumsensor Montieren - Infors HT Labfors 5 Betriebsanleitung

Labfors 5 - Tischbioreaktor - Version für Zellkulturen
Vor der Fermentation/Kultivierung

8.1.18.4 Antischaumsensor montieren

Arbeitsschritte
Seite 130 von 209
9. Sensor an der Hohlschraube in Port eindrehen und anziehen.
10. Gewindestift in der Hülse mit Schlüssel anziehen.
Für die Montage Folgendes beachten:
Der Antischaumsensor ist mit einer transparenten Isolierung

versehen, die intakt sein muss, da sonst ein Dauersignal
„Schaum / Flüssigkeit detektiert" generiert werden kann.
ACHTUNG
Eine zu straffe Fixierung des Sensors im Klemmstutzen oder
eine Veränderung der Einbautiefe des Sensors mit angezogener
Schraube am Klemmstutzen kann die Isolierung des Sensors
beschädigen.
Der Sensorkopf darf den Klemmstutzen nicht berühren, da

dies ein Dauersignal „Schaum / Flüssigkeit detektiert" gene-
riert.
Der Klemmstutzen am Sensor muss mit einem intakten O-

Ring versehen sein.
Montage in einen 10 mm Port
Wie folgt vorgehen:
1. Schutzkappen vom Sensor abziehen.
22. Januar 2019
