5.12 Klemmstutzen

22. Januar 2019

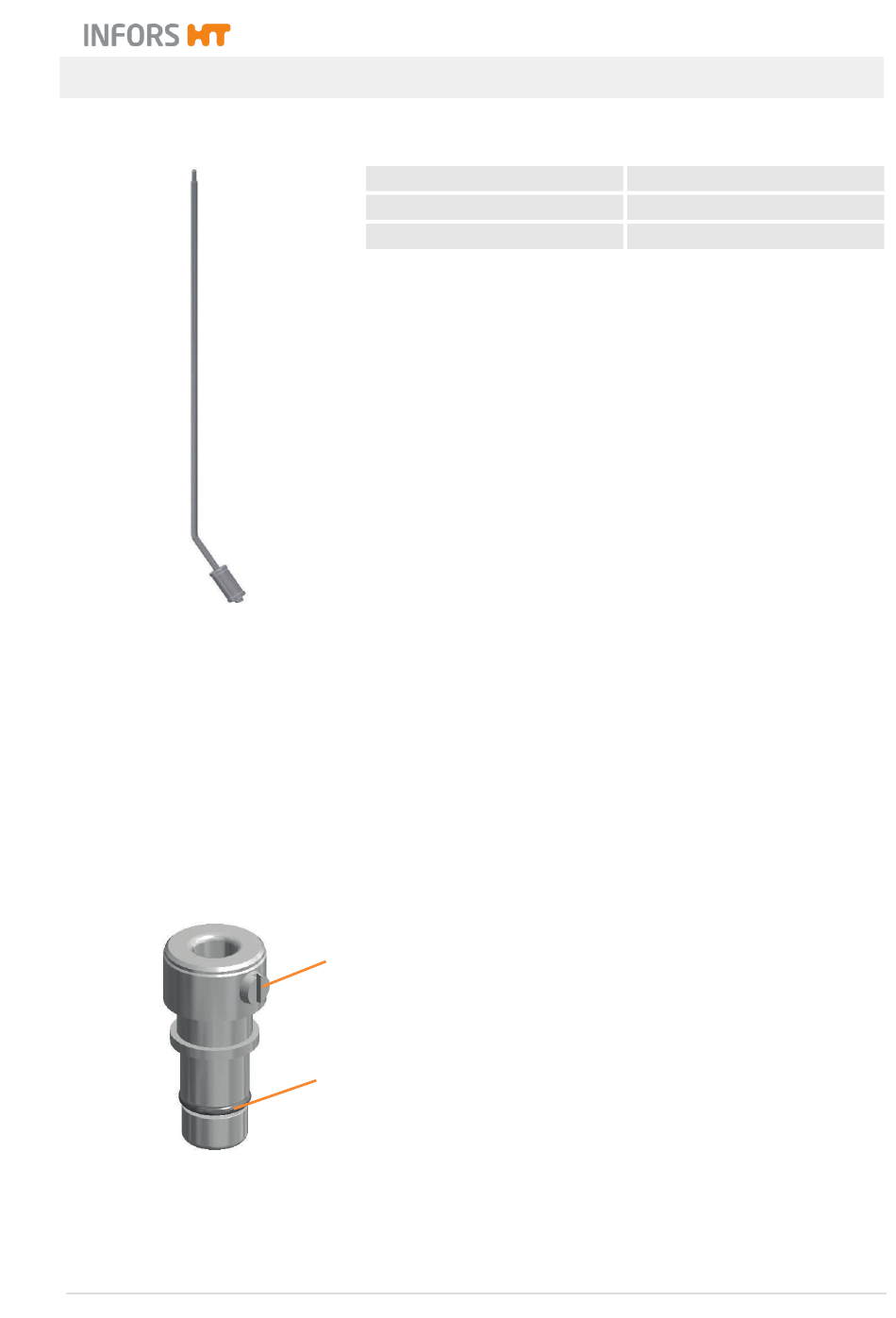

Tauchrohr, gebogen mit Fritte, Ø 6 mm
Innen-Ø
Außen-Ø Schlauchanschluss
Porengröße Fritte
Das Tauchrohr reicht bis zum Gefäßboden.
Klemmstutzen werden für die Montage des Spargers, der verschie-
denen Tauchrohre sowie der Antischaum-/Levelsensoren verwen-
det. Mit Hilfe des Klemmstutzens wird das Einbauteil fixiert und
lässt sich in der Einbautiefe einstellen.
Der Klemmstutzen muss dem Außendurchmesser des Einbauteils
und der Größe des Ports entsprechen.
Klemmstutzen Ø 6 mm / 10 mm
Ist mit festem O-Ring (B) bestückt.
Zur Montage in den 10 mm Port dienen zwei Schlitzschrauben.
A
Nach Lösen der Schlitzschraube (A) lässt sich das Bauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
B
Labfors 5 - Tischbioreaktor - Version für Zellkulturen
2,0 mm
4,0 mm
40 µm
Zubehör
Seite 79 von 209
