Infors HT Labfors 5 Betriebsanleitung Seite 82

Labfors 5 - Tischbioreaktor - Version für Zellkulturen
Zubehör
Seite 80 von 209

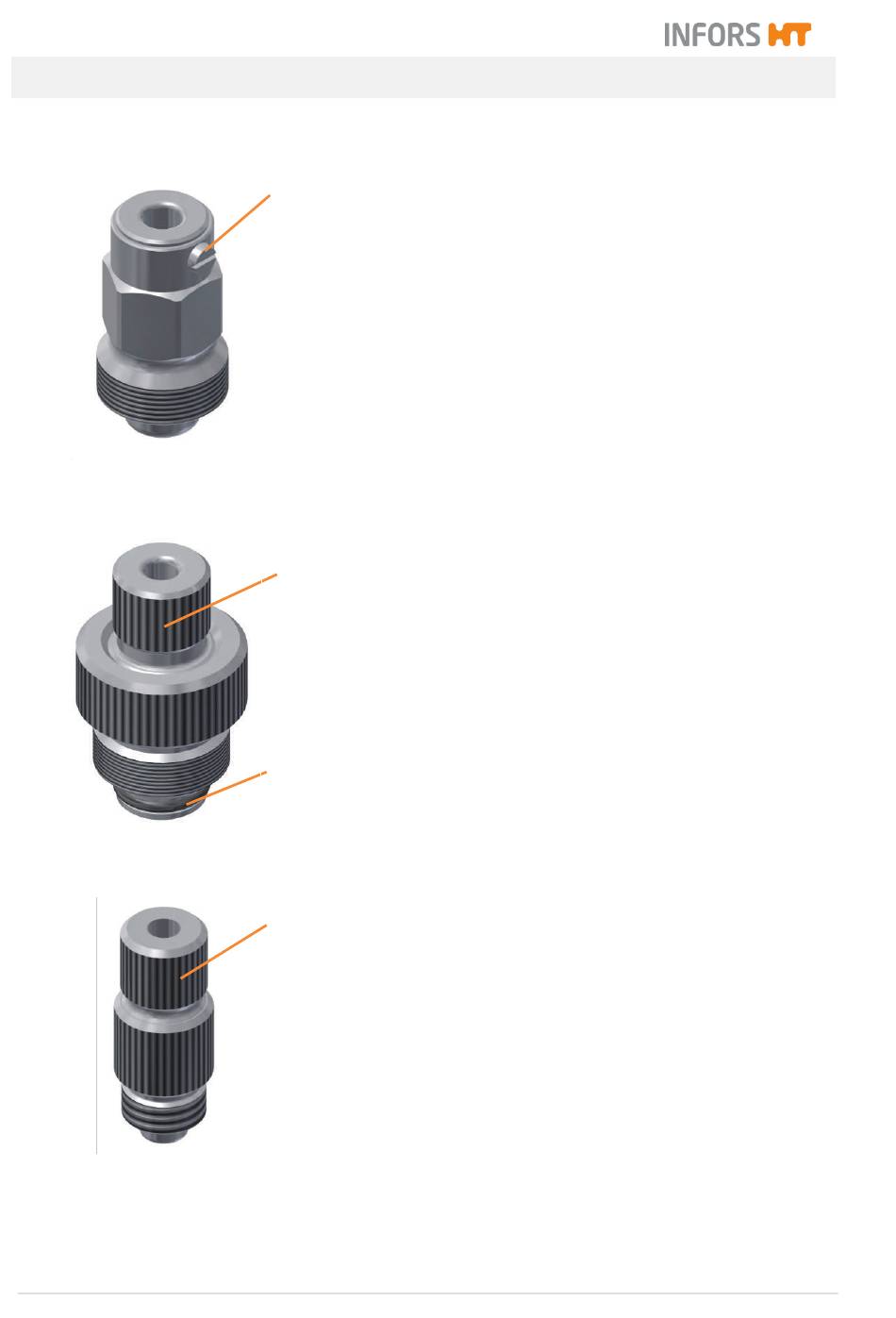

Klemmstutzen Ø 6 mm / 12 mm
Wird vor der Montage mit einem O-Ring bestückt.
A
Zur Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Nach Lösen der Schlitzschraube (A) lässt sich das Bauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Schlitzschraube wird es im Klemmstutzen fixiert.
Klemmstutzen, Ø 6 mm / 19 mm
Ist mit festem O-Ring (B) bestückt.
Zur Montage in den 19 mm Port dient ein Gewindeadapter (siehe
A
Kapitel „Gewindeadapter").
Nach Lösen der Hohlschraube (A) lässt sich das Bauteil mit
Ø 6 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Hohlschraube wird es im Klemmstutzen fixiert.
B
Klemmstutzen Ø 8 mm / 12 mm
Wird vor Montage mit einem O-Ring bestückt.
A
Zur Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
Nach Lösen der Hohlschraube (A) lässt sich das Bauteil mit
Ø 8 mm in den Klemmstutzen einführen, bzw. herausziehen. Durch
Anziehen der Hohlschraube wird es im Klemmstutzen fixiert.
22. Januar 2019
