Labfors 5 - Tischbioreaktor - Version für Zellkulturen
Aufbau und Funktion

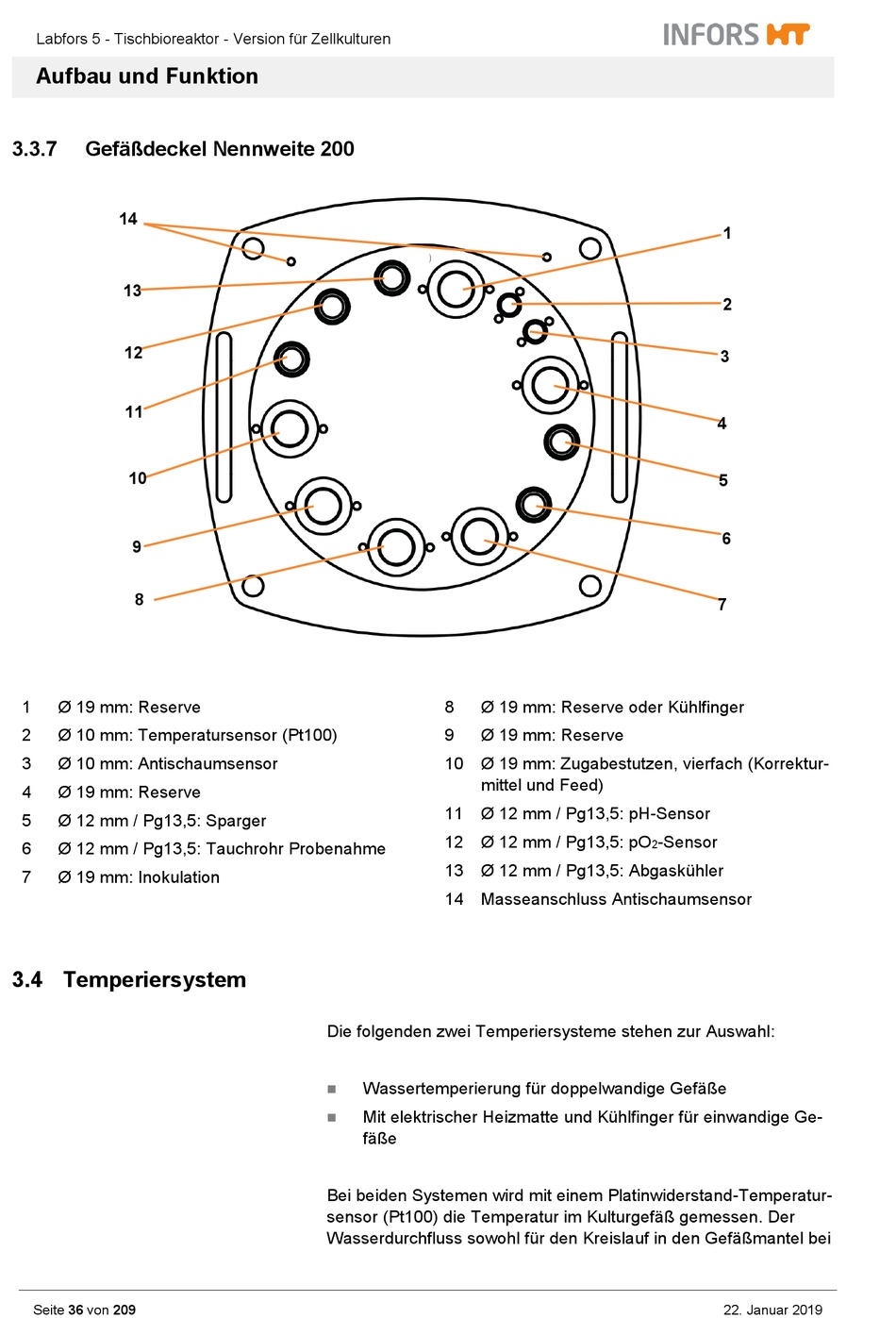

3.3.7 Gefäßdeckel Nennweite 200
14
13
12
11
10
9
8
1 Ø 19 mm: Reserve
2 Ø 10 mm: Temperatursensor (Pt100)
3 Ø 10 mm: Antischaumsensor
4 Ø 19 mm: Reserve
5 Ø 12 mm / Pg13,5: Sparger
6 Ø 12 mm / Pg13,5: Tauchrohr Probenahme
7 Ø 19 mm: Inokulation

3.4 Temperiersystem

Seite 36 von 209
8 Ø 19 mm: Reserve oder Kühlfinger
9 Ø 19 mm: Reserve
10 Ø 19 mm: Zugabestutzen, vierfach (Korrektur-
mittel und Feed)
11 Ø 12 mm / Pg13,5: pH-Sensor
12 Ø 12 mm / Pg13,5: pO
13 Ø 12 mm / Pg13,5: Abgaskühler
14 Masseanschluss Antischaumsensor
Die folgenden zwei Temperiersysteme stehen zur Auswahl:
Wassertemperierung für doppelwandige Gefäße

Mit elektrischer Heizmatte und Kühlfinger für einwandige Ge-

fäße
Bei beiden Systemen wird mit einem Platinwiderstand-Temperatur-
sensor (Pt100) die Temperatur im Kulturgefäß gemessen. Der
Wasserdurchfluss sowohl für den Kreislauf in den Gefäßmantel bei
1
2
3
4
5
6
7
-Sensor
2
22. Januar 2019
