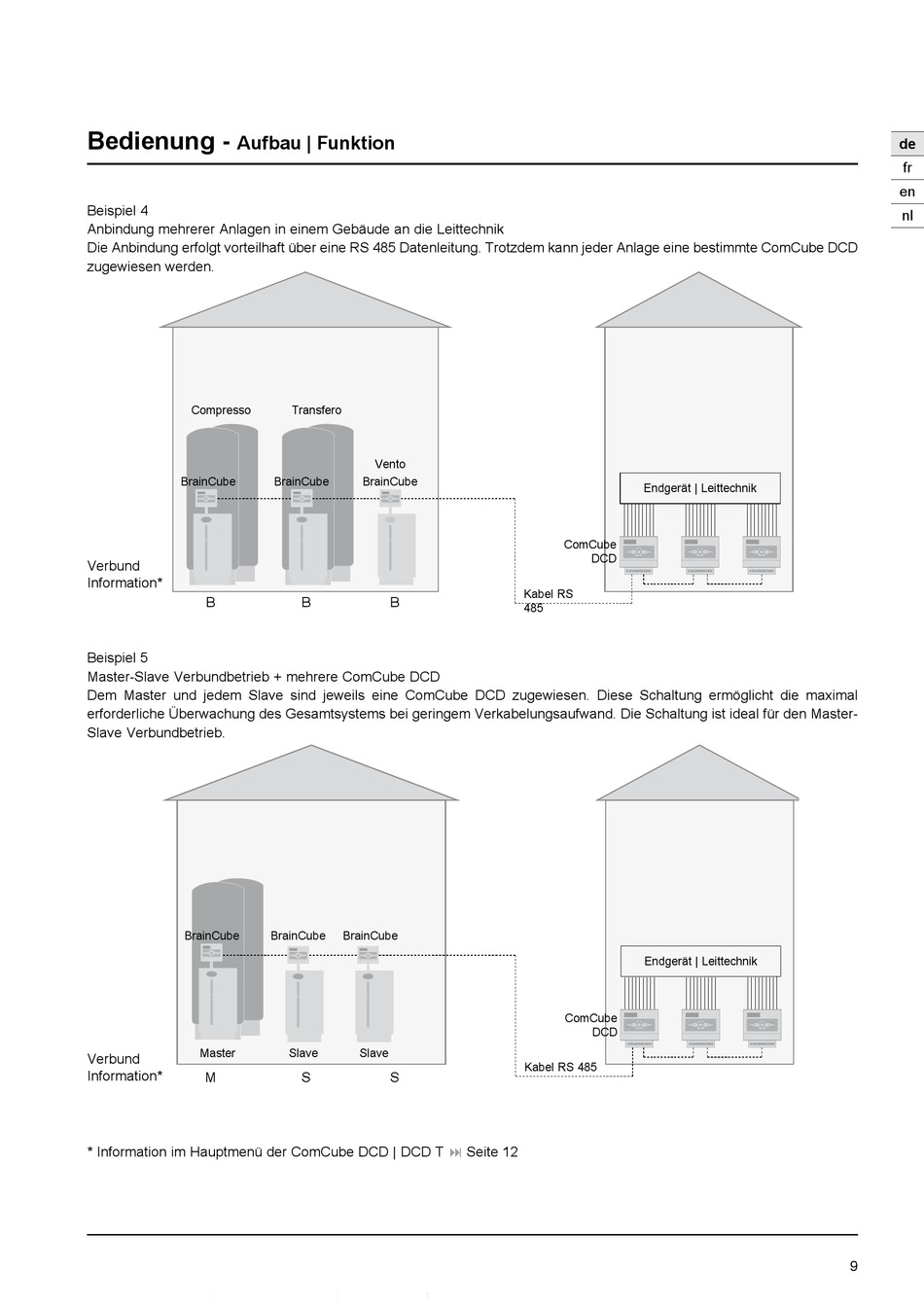

IMI PNEUMATEX ComCube Montageanleitung Seite 9

Bedienung -
Aufbau | Funktion
Beispiel 4
Anbindung mehrerer Anlagen in einem Gebäude an die Leittechnik
Die Anbindung erfolgt vorteilhaft über eine RS 485 Datenleitung. Trotzdem kann jeder Anlage eine bestimmte ComCube DCD
zugewiesen werden.
Compresso
BrainCube
Verbund
Information*
B
Beispiel 5
Master-Slave Verbundbetrieb + mehrere ComCube DCD
Dem Master und jedem Slave sind jeweils eine ComCube DCD zugewiesen. Diese Schaltung ermöglicht die maximal
erforderliche Überwachung des Gesamtsystems bei geringem Verkabelungsaufwand. Die Schaltung ist ideal für den Master-
Slave Verbundbetrieb.
BrainCube
Master
Verbund
Information*
M
* Information im Hauptmenü der ComCube DCD | DCD T
Transfero
Vento
BrainCube BrainCube
B B
BrainCube BrainCube
Slave Slave
S S
ComCube
DCD
Kabel RS
485
ComCube
DCD
Kabel RS 485
Seite 12
:
Endgerät | Leittechnik
Endgerät | Leittechnik
de
fr
en
nl
9 9
