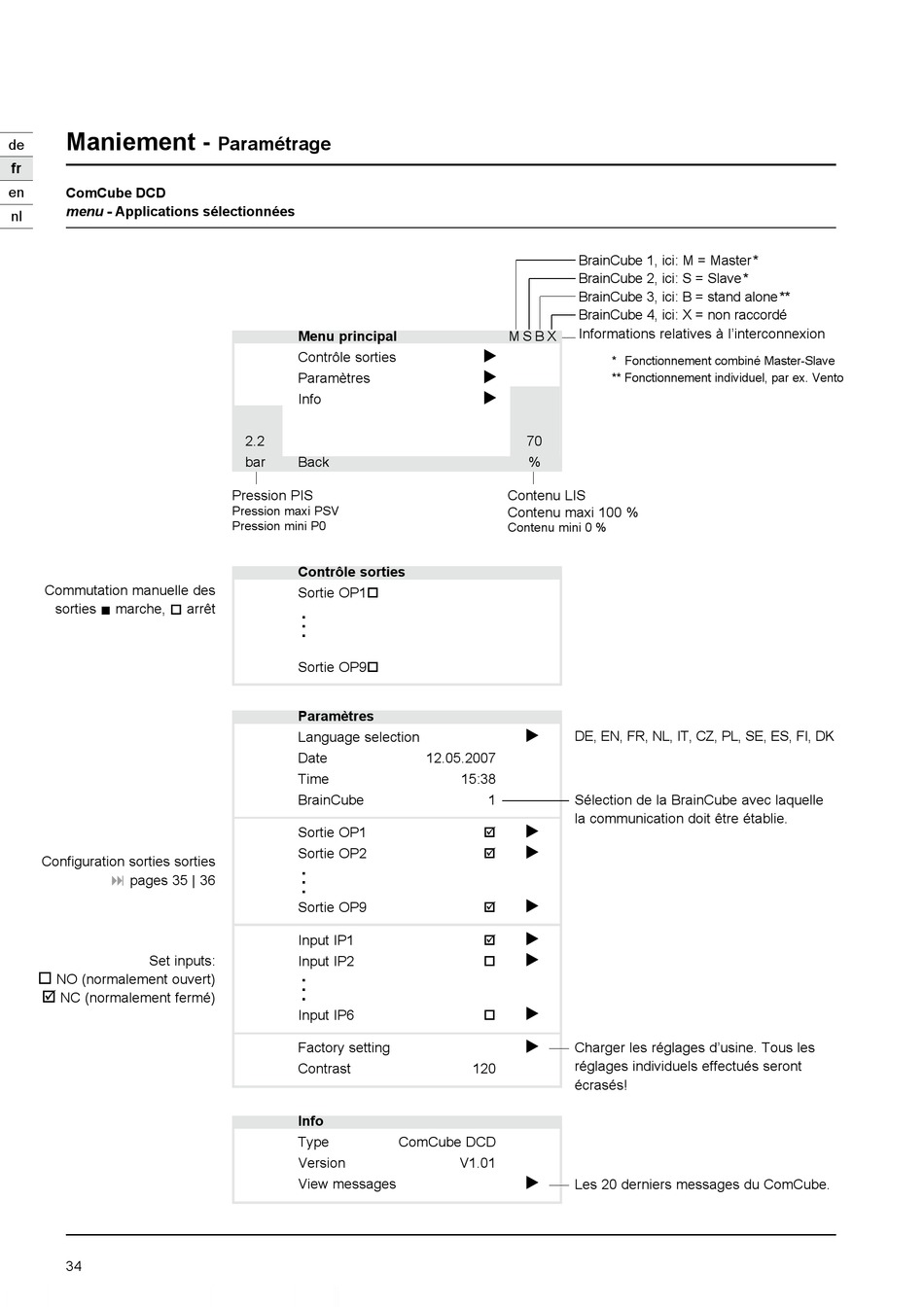

IMI PNEUMATEX ComCube Montageanleitung Seite 34

Maniement -
de
fr
en
ComCube DCD
menu - Applications sélectionnées
nl
Commutation manuelle des
sorties  marche,  arrêt
Confi guration sorties sorties
pages 35 | 36
:
Set inputs:
 NO (normalement ouvert)
 NC (normalement fermé)
34
Paramétrage
Menu principal
Contrôle sorties
Paramètres
Info
2.2
bar Back
Pression PIS
Pression maxi PSV
Pression mini P0
Contrôle sorties
Sortie OP1 
. .
.
Sortie OP9 
Paramètres
Language selection
Date
Time
BrainCube
Sortie OP1
Sortie OP2
. .
.
Sortie OP9
Input IP1
Input IP2
. .
.
Input IP6
Factory setting
Contrast
Info
Type
Version
View messages
M S B X
70
%
Contenu LIS
Contenu maxi 100 %
Contenu mini 0 %
12.05.2007
15:38
1






120
ComCube DCD
V1.01
BrainCube 1, ici: M = Master*
BrainCube 2, ici: S = Slave*
BrainCube 3, ici: B = stand alone**
BrainCube 4, ici: X = non raccordé
Informations relatives à l'interconnexion
* Fonctionnement combiné Master-Slave
** Fonctionnement individuel, par ex. Vento
DE, EN, FR, NL, IT, CZ, PL, SE, ES, FI, DK
Sélection de la BrainCube avec laquelle
la communication doit être établie.
Charger les réglages d'usine. Tous les
réglages individuels effectués seront
écrasés!
Les 20 derniers messages du ComCube.
