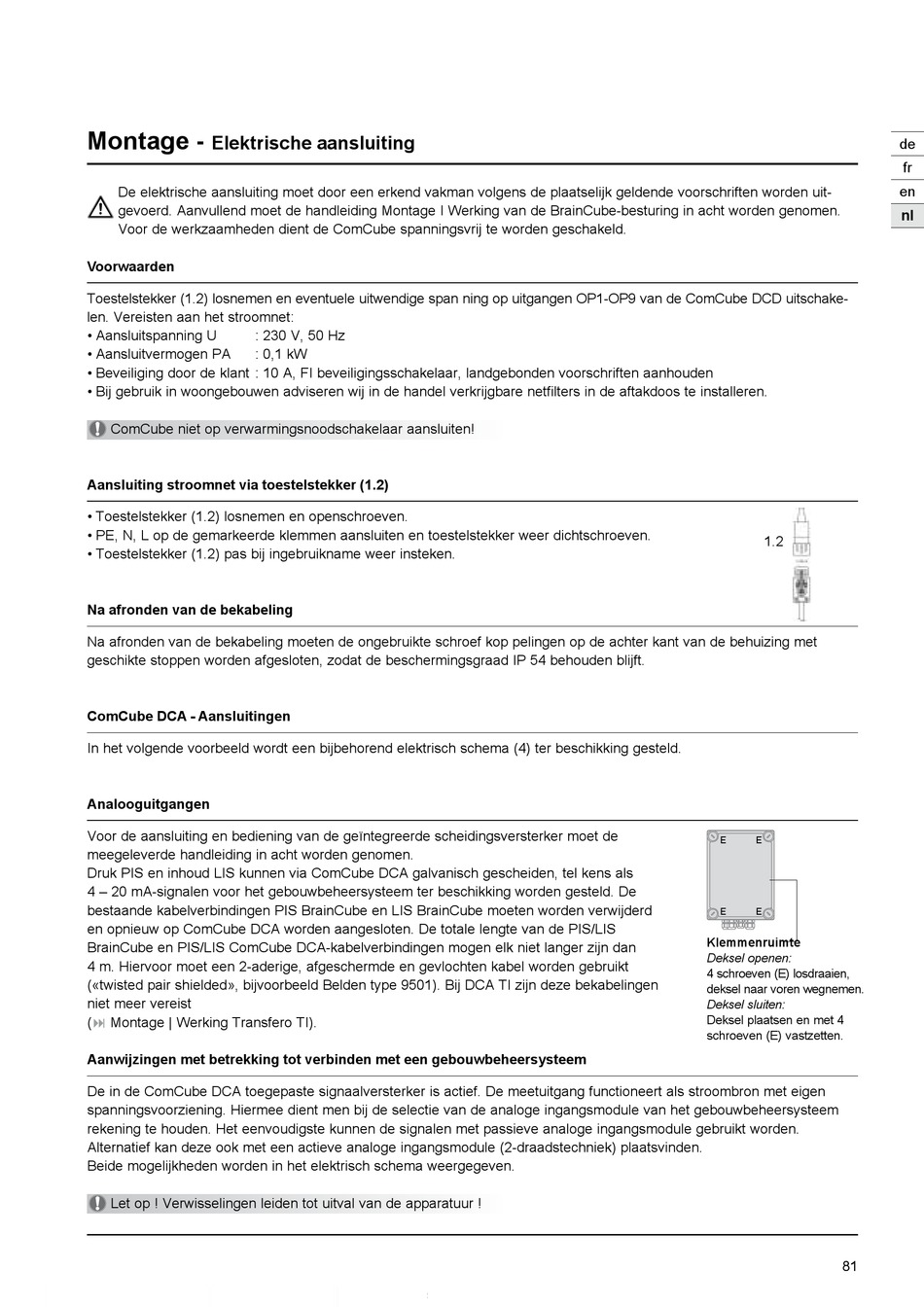

Montage -

Elektrische aansluiting

De elektrische aansluiting moet door een erkend vakman volgens de plaatselijk geldende voorschriften worden uit-
gevoerd. Aanvullend moet de handleiding Montage I Werking van de BrainCube-besturing in acht worden genomen.
Voor de werkzaamheden dient de ComCube spanningsvrij te worden geschakeld.
Voorwaarden
Toestelstekker (1.2) losnemen en eventuele uitwendige span ning op uitgangen OP1-OP9 van de ComCube DCD uitschake-
len. Vereisten aan het stroomnet:
• Aansluitspanning U
: 230 V, 50 Hz
• Aansluitvermogen PA
: 0,1 kW
• Beveiliging door de klant : 10 A, FI beveiligingsschakelaar, landgebonden voorschriften aanhouden
• Bij gebruik in woongebouwen adviseren wij in de handel verkrijgbare netfilters in de aftakdoos te installeren.
ComCube niet op verwarmingsnoodschakelaar aansluiten!
Aansluiting stroomnet via toestelstekker (1.2)
• Toestelstekker (1.2) losnemen en openschroeven.
• PE, N, L op de gemarkeerde klemmen aansluiten en toestelstekker weer dichtschroeven.
• Toestelstekker (1.2) pas bij ingebruikname weer insteken.
Na afronden van de bekabeling
Na afronden van de bekabeling moeten de ongebruikte schroef kop pelingen op de achter kant van de behuizing met
geschikte stoppen worden afgesloten, zodat de beschermingsgraad IP 54 behouden blijft.
ComCube DCA - Aansluitingen
In het volgende voorbeeld wordt een bijbehorend elektrisch schema (4) ter beschikking gesteld.
Analooguitgangen
Voor de aansluiting en bediening van de geïntegreerde scheidingsversterker moet de
meegeleverde handleiding in acht worden genomen.
Druk PIS en inhoud LIS kunnen via ComCube DCA galvanisch gescheiden, tel kens als
4 – 20 mA-signalen voor het gebouwbeheersysteem ter beschikking worden gesteld. De
bestaande kabelverbindingen PIS BrainCube en LIS BrainCube moeten worden verwijderd
en opnieuw op ComCube DCA worden aangesloten. De totale lengte van de PIS/LIS
BrainCube en PIS/LIS ComCube DCA-kabelverbindingen mogen elk niet langer zijn dan
4 m. Hiervoor moet een 2-aderige, afgeschermde en gevlochten kabel worden gebruikt
(«twisted pair shielded», bijvoorbeeld Belden type 9501). Bij DCA TI zijn deze bekabelingen
niet meer vereist
(:
Montage | Werking Transfero TI).
Aanwijzingen met betrekking tot verbinden met een gebouwbeheersysteem
De in de ComCube DCA toegepaste signaalversterker is actief. De meetuitgang functioneert als stroombron met eigen
spanningsvoorziening. Hiermee dient men bij de selectie van de analoge ingangsmodule van het gebouwbeheersysteem
rekening te houden. Het eenvoudigste kunnen de signalen met passieve analoge ingangsmodule gebruikt worden.
Alternatief kan deze ook met een actieve analoge ingangsmodule (2-draadstechniek) plaatsvinden.
Beide mogelijkheden worden in het elektrisch schema weergegeven.
Let op ! Verwisselingen leiden tot uitval van de apparatuur !
1.2
E
E
E
E
Klemmenruimte
Deksel openen:
4 schroeven (E) losdraaien,
deksel naar voren wegnemen.
Deksel sluiten:
Deksel plaatsen en met 4
schroeven (E) vastzetten.
81
