Maniement -
de
fr
en

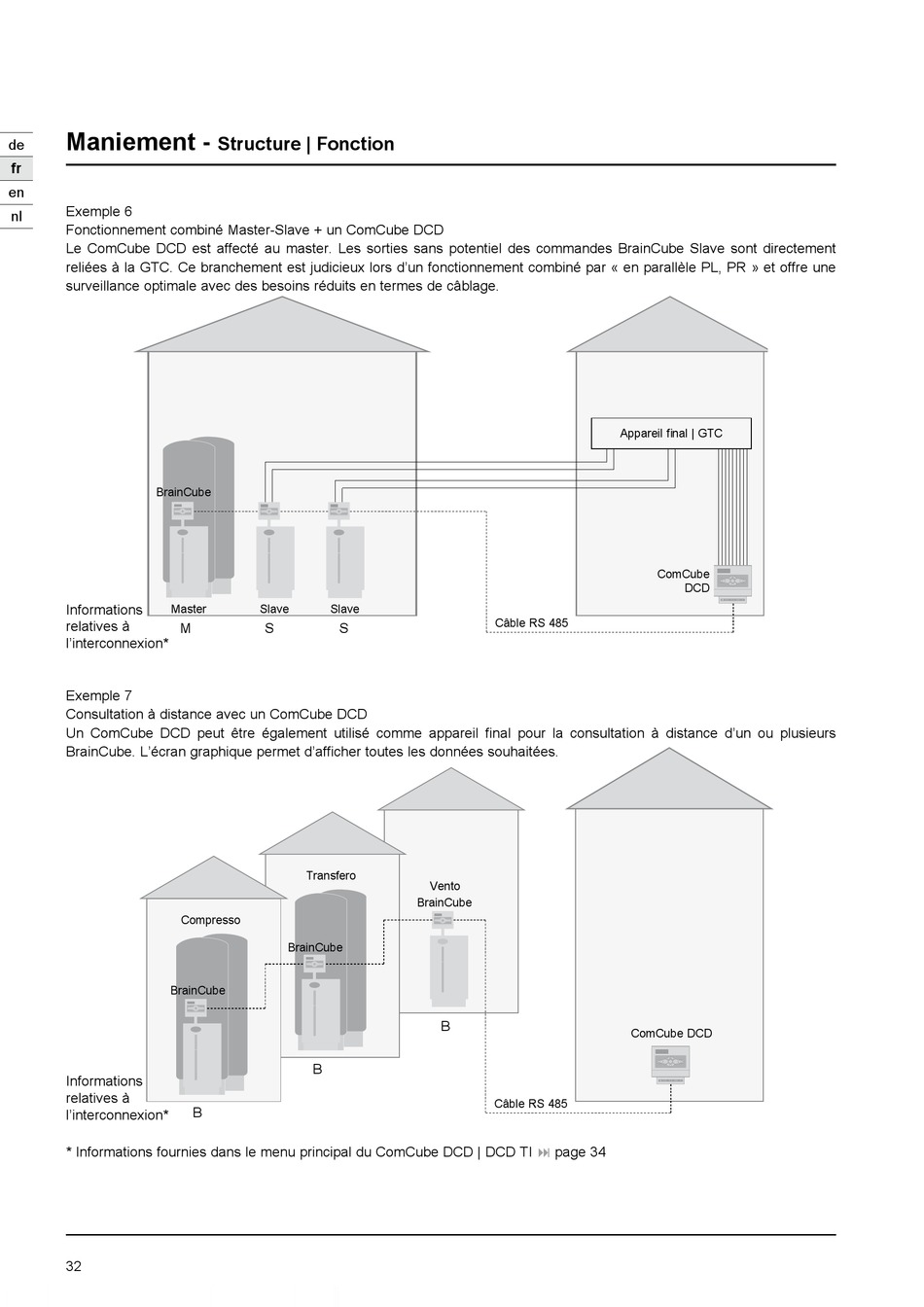

Exemple 6
nl
Fonctionnement combiné Master-Slave + un ComCube DCD
Le ComCube DCD est affecté au master. Les sorties sans potentiel des commandes BrainCube Slave sont directement
reliées à la GTC. Ce branchement est judicieux lors d'un fonctionnement combiné par « en parallèle PL, PR » et offre une
surveillance optimale avec des besoins réduits en termes de câblage.
BrainCube
Informations Master
relatives à
M
l'interconnexion*
Exemple 7
Consultation à distance avec un ComCube DCD
Un ComCube DCD peut être également utilisé comme appareil final pour la consultation à distance d'un ou plusieurs
BrainCube. L'écran graphique permet d'afficher toutes les données souhaitées.
Compresso
BrainCube
Informations
relatives à
l'interconnexion*
* Informations fournies dans le menu principal du ComCube DCD | DCD TI
32
Structure | Fonction
Slave Slave
S S
Transfero
BrainCube
B
B
Câble RS 485
Vento
BrainCube
B
Câble RS 485
page 34
:
Appareil final | GTC
ComCube
DCD
ComCube DCD
