Montage -
de
fr
en

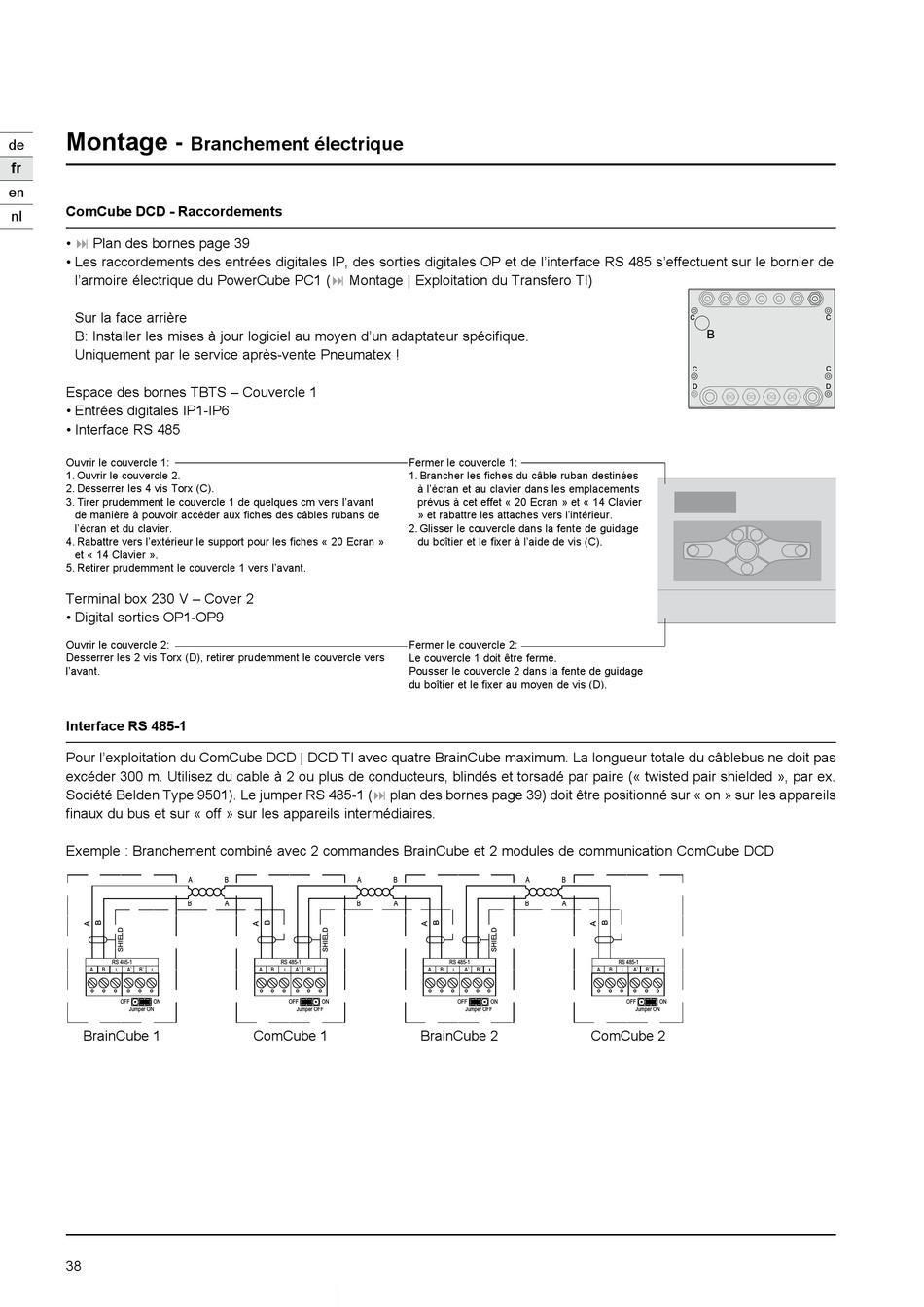

ComCube DCD - Raccordements
nl
• :
Plan des bornes page 39
• Les raccordements des entrées digitales IP, des sorties digitales OP et de l'interface RS 485 s'effectuent sur le bornier de
l'armoire électrique du PowerCube PC1 (:
Sur la face arrière
B: Installer les mises à jour logiciel au moyen d'un adaptateur spécifique.
Uniquement par le service après-vente Pneumatex !
Espace des bornes TBTS – Couvercle 1
• Entrées digitales IP1-IP6
• Interface RS 485
Ouvrir le couvercle 1:
1. Ouvrir le couvercle 2.
2. Desserrer les 4 vis Torx (C).
3. Tirer prudemment le couvercle 1 de quelques cm vers l'avant
de manière à pouvoir accéder aux fiches des câbles rubans de
l'écran et du clavier.
4. Rabattre vers l'extérieur le support pour les fiches « 20 Ecran »
et « 14 Clavier ».
5. Retirer prudemment le couvercle 1 vers l'avant.
Terminal box 230 V – Cover 2
• Digital sorties OP1-OP9
Ouvrir le couvercle 2:
Desserrer les 2 vis Torx (D), retirer prudemment le couvercle vers
l'avant.
Interface RS 485-1
Pour l'exploitation du ComCube DCD | DCD TI avec quatre BrainCube maximum. La longueur totale du câblebus ne doit pas
excéder 300 m. Utilisez du cable à 2 ou plus de conducteurs, blindés et torsadé par paire (« twisted pair shielded », par ex.
Société Belden Type 9501). Le jumper RS 485-1 (: plan des bornes page 39) doit être positionné sur « on » sur les appareils
finaux du bus et sur « off » sur les appareils intermédiaires.
Exemple : Branchement combiné avec 2 commandes BrainCube et 2 modules de communication ComCube DCD
RS 485-1
A
B
A`
B`
OFF
ON
Jumper ON
BrainCube 1
38
Branchement électrique
Montage | Exploitation du Transfero TI)
A
B
A
B
A
B
RS 485-1
A
B
A`
B`
OFF
ON
Jumper OFF
ComCube 1
Fermer le couvercle 1:
1. Brancher les fiches du câble ruban destinées
à l'écran et au clavier dans les emplacements
prévus à cet effet « 20 Ecran » et « 14 Clavier
» et rabattre les attaches vers l'intérieur.
2. Glisser le couvercle dans la fente de guidage
du boîtier et le fixer à l'aide de vis (C).
Fermer le couvercle 2:
Le couvercle 1 doit être fermé.
Pousser le couvercle 2 dans la fente de guidage
du boîtier et le fixer au moyen de vis (D).
B
A
B
A
B
A
RS 485-1
A
B
A`
B`
OFF
ON
Jumper OFF
BrainCube 2
C
B
C
D
RS 485-1
A
B
A`
B`
OFF
ON
Jumper ON
ComCube 2
C
C
D
