IMI PNEUMATEX ComCube Montageanleitung Seite 76

Bediening -
de
fr
en

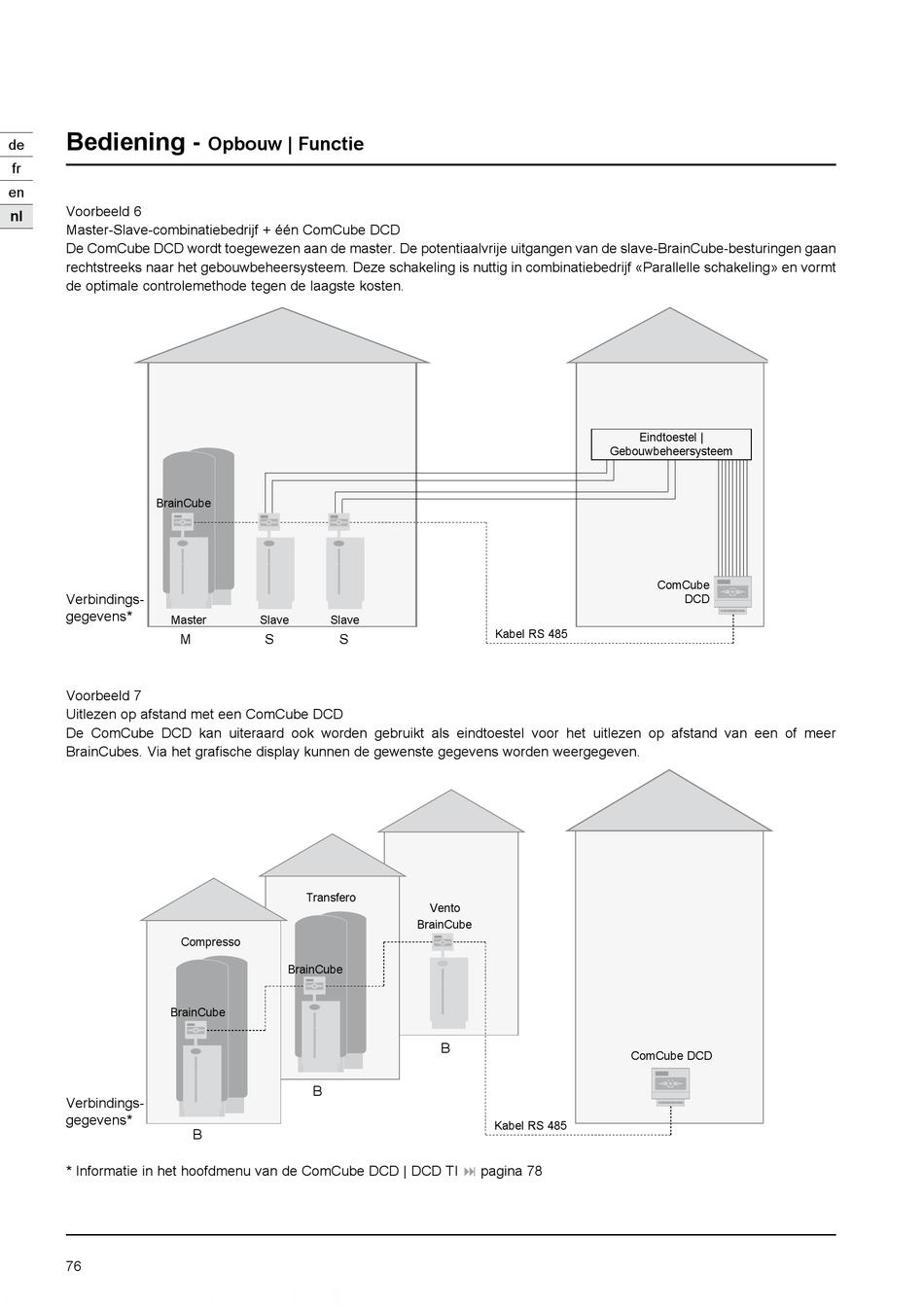

Voorbeeld 6
nl
Master-Slave-combinatiebedrijf + één ComCube DCD
De ComCube DCD wordt toegewezen aan de master. De potentiaalvrije uitgangen van de slave-BrainCube-besturingen gaan
rechtstreeks naar het gebouwbeheersysteem. Deze schakeling is nuttig in combinatiebedrijf «Parallelle schakeling» en vormt
de optimale controlemethode tegen de laagste kosten.
BrainCube
Verbindings-
gegevens*
Master
M
Voorbeeld 7
Uitlezen op afstand met een ComCube DCD
De ComCube DCD kan uiteraard ook worden gebruikt als eindtoestel voor het uitlezen op afstand van een of meer
BrainCubes. Via het grafische display kunnen de gewenste gegevens worden weergegeven.
Compresso
BrainCube
Verbindings-
gegevens*
* Informatie in het hoofdmenu van de ComCube DCD | DCD TI : pagina 78
76
Opbouw | Functie
Slave Slave
S S
Transfero
BrainCube
B
B
Kabel RS 485
Vento
BrainCube
B
Kabel RS 485
Eindtoestel |
Gebouwbeheersysteem
ComCube
DCD
ComCube DCD
