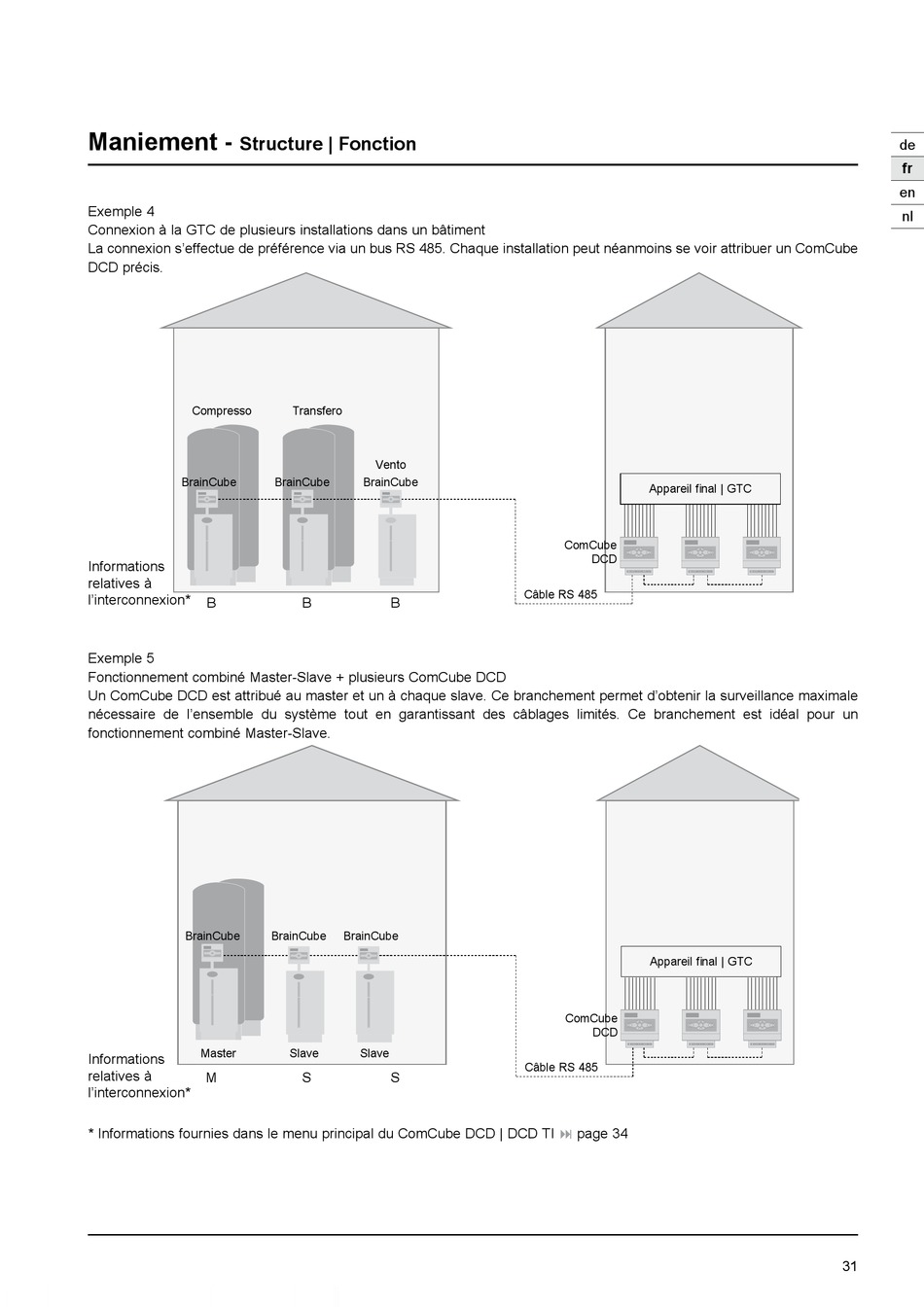

Maniement; Structure | Fonction - IMI PNEUMATEX ComCube Montageanleitung

Maniement -

Structure | Fonction

Exemple 4
Connexion à la GTC de plusieurs installations dans un bâtiment
La connexion s'effectue de préférence via un bus RS 485. Chaque installation peut néanmoins se voir attribuer un ComCube
DCD précis.
Compresso
BrainCube
Informations
relatives à
l'interconnexion*
B
Exemple 5
Fonctionnement combiné Master-Slave + plusieurs ComCube DCD
Un ComCube DCD est attribué au master et un à chaque slave. Ce branchement permet d'obtenir la surveillance maximale
nécessaire de l'ensemble du système tout en garantissant des câblages limités. Ce branchement est idéal pour un
fonctionnement combiné Master-Slave.
BrainCube
Master
Informations
relatives à
M
l'interconnexion*
* Informations fournies dans le menu principal du ComCube DCD | DCD TI
Transfero
Vento
BrainCube BrainCube
B B
BrainCube BrainCube
Slave Slave
S S
Appareil final | GTC
ComCube
DCD
Câble RS 485
Appareil final | GTC
ComCube
DCD
Câble RS 485
page 34
:
de
fr
en
nl
31 31
