Etendue de livraison

de
fr
en
L'étendue de livraison est décrite sur le bon de livraison et elle peut comprendre d'autres produits en plus du ComCube. Si
l'appareil doit être stocké temporairement, il doit l'être dans un local sec, à l'abri du gel. Différents modules de communication
nl
ComCube sont disponibles.

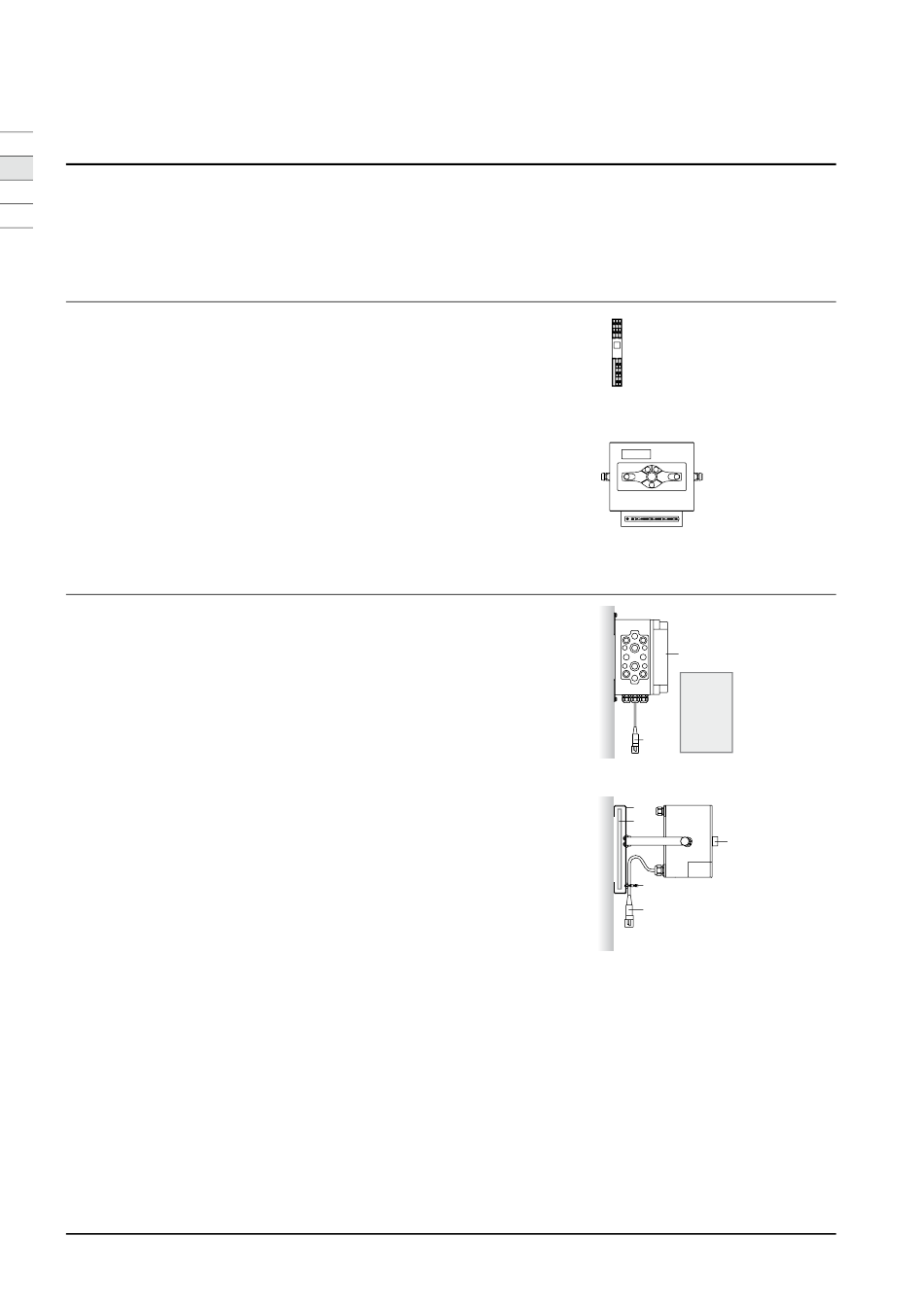

Montage d'usine

Montage d'usine dans le Transfero TI
ComCube DCA TI - Module de communication analogique, sur rail
DIN, entièrement câblé dans l'armoire électrique du PowerCube.
ComCube DCD TI - Module de communication digital, câblage
complet de toutes les entrées et sorties avec le bornier de
l'armoire électrique du PowerCube.

Montage mural

ComCube DCAP - Module de communication analogique pour
commandes BrainCube, éléments de fi xation pour un câblage optimal.
• Le ComCube DCA est fi xé au mur à l'aide des pattes de fi xation.
4 vis et chevilles sont fournies.
• Insérer les chevilles dans le mur en respectant l'écart des trous
des pattes de fi xation, accrocher le ComCube DCA et serrer les
vis.
ComCube DCD - Module de communication digital pour
commandes BrainCube, éléments de fi xation pour un câblage
optimal.
• Le ComCube DCD est fi xé au mur horizontalement l'aide de la
plaque de montage (3).
• Placer 2 vis dans le mur en respectant l'écart des fentes de
fi xation.
• Accrocher le ComCube DCD et serrer les vis.
Légende
1 ComCube
1.2 Fiche
2 Eléments de fi xation pour câble fourni
par l'utilisateur
3 Plaque de montage
4 Pochette pour documents
- Instructions de Montage | Exploitation
- I nstructions de service de l'amplifi cateur à séparateur du fournisseur
- S chéma électrique 7521045 (uniquement pour ComCube DCA)
26
1
4
1.2
3
4
1
2
1.2
