Montage -
de
fr
en

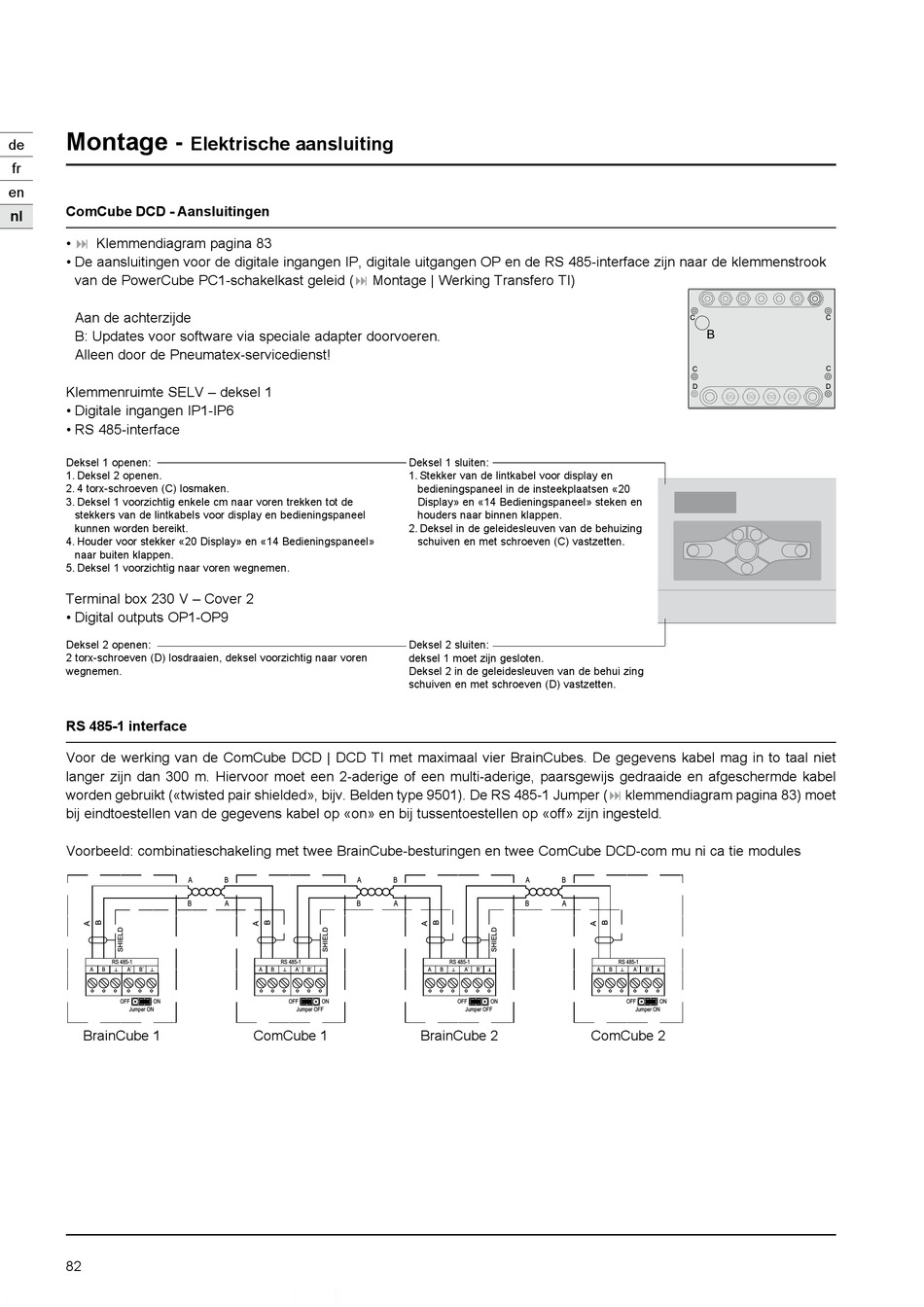

ComCube DCD - Aansluitingen
nl
• :
Klemmendiagram pagina 83
• De aansluitingen voor de digitale ingangen IP, digitale uitgangen OP en de RS 485-interface zijn naar de klemmenstrook
van de PowerCube PC1-schakelkast geleid (:
Aan de achterzijde
B: Updates voor software via speciale adapter doorvoeren.
Alleen door de Pneumatex-servicedienst!
Klemmenruimte SELV – deksel 1
• Digitale ingangen IP1-IP6
• RS 485-interface
Deksel 1 openen:
1. Deksel 2 openen.
2. 4 torx-schroeven (C) losmaken.
3. Deksel 1 voorzichtig enkele cm naar voren trekken tot de
stekkers van de lintkabels voor display en bedieningspaneel
kunnen worden bereikt.
4. Houder voor stekker «20 Display» en «14 Bedieningspaneel»
naar buiten klappen.
5. Deksel 1 voorzichtig naar voren wegnemen.
Terminal box 230 V – Cover 2
• Digital outputs OP1-OP9
Deksel 2 openen:
2 torx-schroeven (D) losdraaien, deksel voorzichtig naar voren
wegnemen.
RS 485-1 interface
Voor de werking van de ComCube DCD | DCD TI met maximaal vier BrainCubes. De gegevens kabel mag in to taal niet
langer zijn dan 300 m. Hiervoor moet een 2-aderige of een multi-aderige, paarsgewijs gedraaide en afgeschermde kabel
worden gebruikt («twisted pair shielded», bijv. Belden type 9501). De RS 485-1 Jumper (: klemmendiagram pagina 83) moet
bij eindtoestellen van de gegevens kabel op «on» en bij tussentoestellen op «off» zijn ingesteld.
Voorbeeld: combinatieschakeling met twee BrainCube-besturingen en twee ComCube DCD-com mu ni ca tie modules
RS 485-1
A
B
A`
B`
OFF
ON
Jumper ON
BrainCube 1
82
Elektrische aansluiting
A
B
A
B
A
B
RS 485-1
A
B
A`
B`
OFF
ON
Jumper OFF
ComCube 1
Montage | Werking Transfero TI)
Deksel 1 sluiten:
1. Stekker van de lintkabel voor display en
bedieningspaneel in de insteekplaatsen «20
Display» en «14 Bedieningspaneel» steken en
houders naar binnen klappen.
2. Deksel in de geleidesleuven van de behuizing
schuiven en met schroeven (C) vastzetten.
Deksel 2 sluiten:
deksel 1 moet zijn gesloten.
Deksel 2 in de geleidesleuven van de behui zing
schuiven en met schroeven (D) vastzetten.
B
A
A
B
RS 485-1
A
B
A`
B`
OFF
ON
Jumper OFF
BrainCube 2
C
B
C
D
B
A
RS 485-1
A
B
A`
B`
OFF
ON
Jumper ON
ComCube 2
C
C
D
