Maniement -
de
fr
en

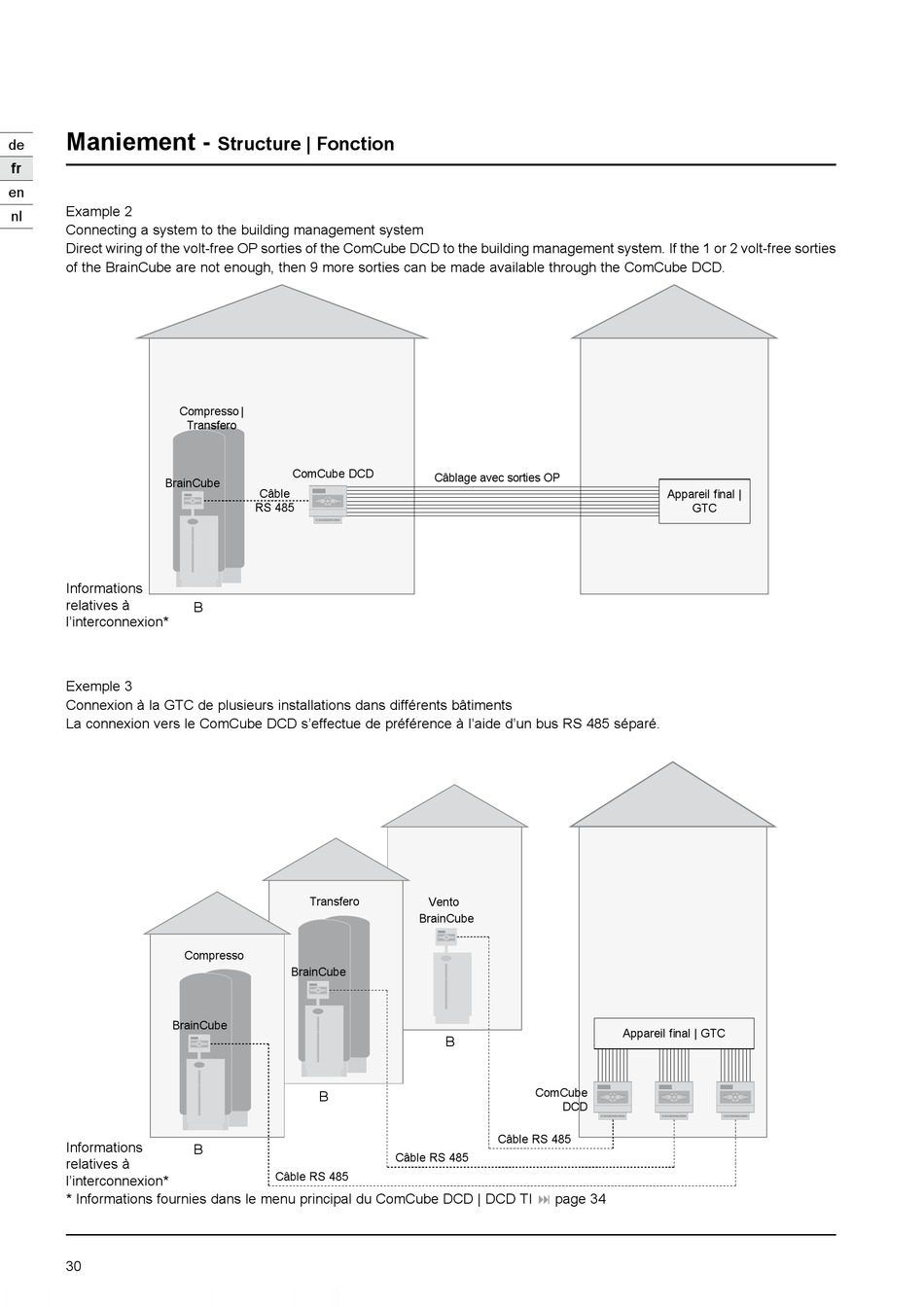

Example 2
nl
Connecting a system to the building management system
Direct wiring of the volt-free OP sorties of the ComCube DCD to the building management system. If the 1 or 2 volt-free sorties
of the BrainCube are not enough, then 9 more sorties can be made available through the ComCube DCD.
Compresso |
BrainCube
Informations
relatives à
l'interconnexion*
Exemple 3
Connexion à la GTC de plusieurs installations dans différents bâtiments
La connexion vers le ComCube DCD s'effectue de préférence à l'aide d'un bus RS 485 séparé.
BrainCube
Informations
relatives à
l'interconnexion*
* Informations fournies dans le menu principal du ComCube DCD | DCD TI
30
Structure | Fonction
Transfero
ComCube DCD
Câble
RS 485
B
Transfero
Compresso
BrainCube
B
B
Câble RS 485
Câblage avec sorties OP
Vento
BrainCube
B
ComCube
DCD
Câble RS 485
Câble RS 485
page 34
:
Appareil final |
GTC
Appareil final | GTC
