Bediening -
Opbouw | Functie

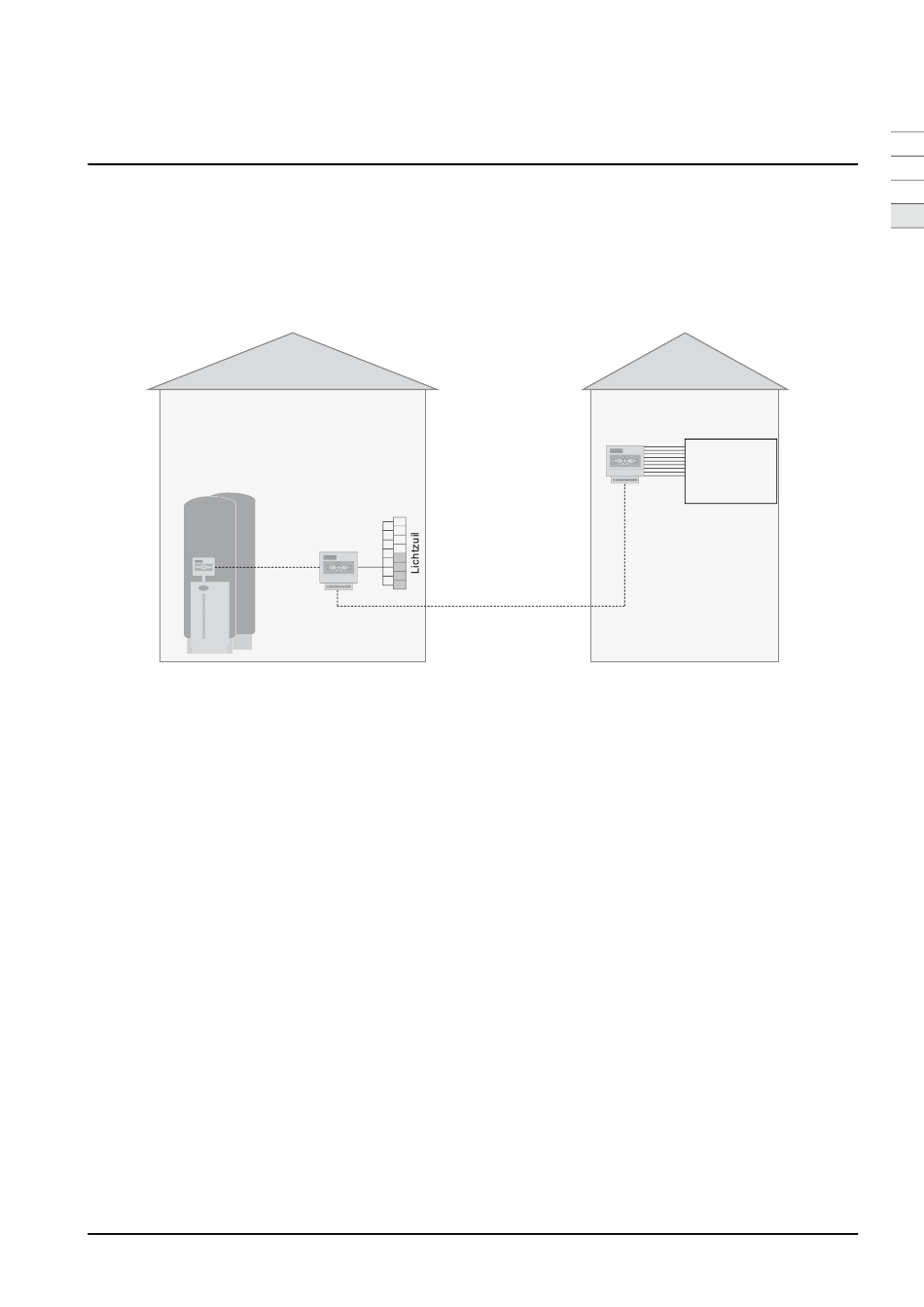

Voorbeeld 1
Visualisatie en gebouwbeheersysteem
ComCube DCD-nr. 1: RS 485-signalen op negen uitgangen voor de weergave van het water peil, bijvoorbeeld min, 20%,
30%, 40%, 50%, 60%, 70%, 80%, max.
ComCube DCD-nr. 2: RS 485-signalen op negen uitgangen voor weergave van bijvoorbeeld min.-norm.-max. waterpeil, min.-
norm.-max. druk, compressor aan, overstroomventiel open, navulling aan.
Compresso |
Transfero
BrainCube
Het kan nuttig zijn om zo min mogelijk kabels op de negen uitgangen te gebruiken door de ComCube DCD nr. 2 rechtstreeks
in het gebouwbeheersysteem onder te brengen.
ComCube DCD
nr.1
Kabel
RS 485
ComCube DCD
nr.2
Kabel RS 485
Eindtoestel |
Gebouwbeheer-
systeem
