Bedienung -
de
fr
en

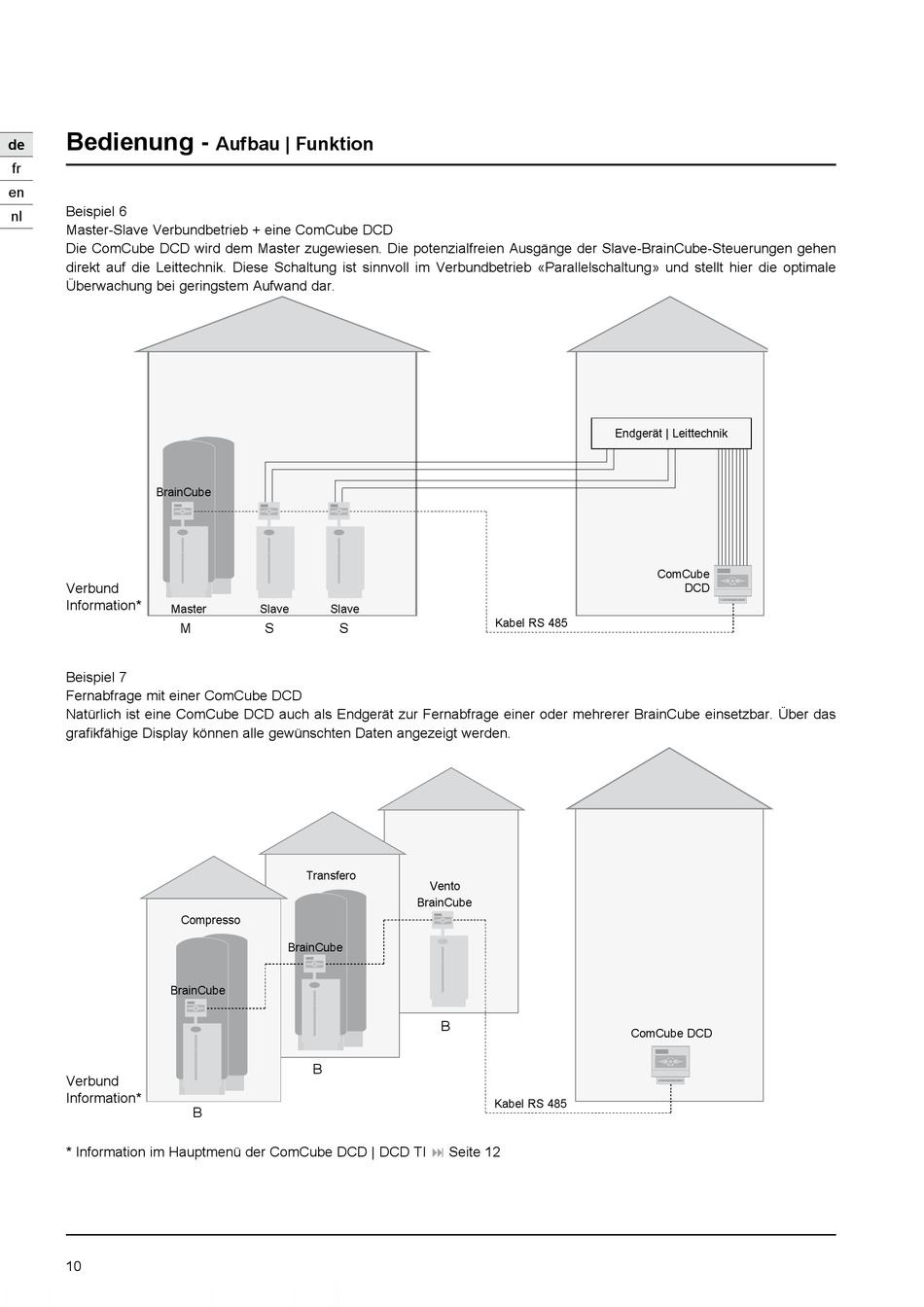

Beispiel 6
nl
Master-Slave Verbundbetrieb + eine ComCube DCD
Die ComCube DCD wird dem Master zugewiesen. Die potenzialfreien Ausgänge der Slave-BrainCube-Steuerungen gehen
direkt auf die Leittechnik. Diese Schaltung ist sinnvoll im Verbundbetrieb «Parallelschaltung» und stellt hier die optimale
Überwachung bei geringstem Aufwand dar.
BrainCube
Verbund
Information*
Master
M
Beispiel 7
Fernabfrage mit einer ComCube DCD
Natürlich ist eine ComCube DCD auch als Endgerät zur Fernabfrage einer oder mehrerer BrainCube einsetzbar. Über das
grafikfähige Display können alle gewünschten Daten angezeigt werden.
Compresso
BrainCube
Verbund
Information*
* Information im Hauptmenü der ComCube DCD | DCD TI
10
Aufbau | Funktion
Slave Slave
S S
Transfero
BrainCube
B
B
Kabel RS 485
Vento
BrainCube
B
Kabel RS 485
Seite 12
:
Endgerät | Leittechnik
ComCube
DCD
ComCube DCD
