Lieferumfang

de
fr
en
Der Lieferumfang ist auf dem Lieferschein beschrieben und kann neben ComCube weitere Produkte umfassen.
Eine Zwischenlagerung hat in einem trockenen, frostfreien Raum zu erfolgen. Es stehen verschiedene ComCube
nl
Kommunikationsmodule zur Verfügung.

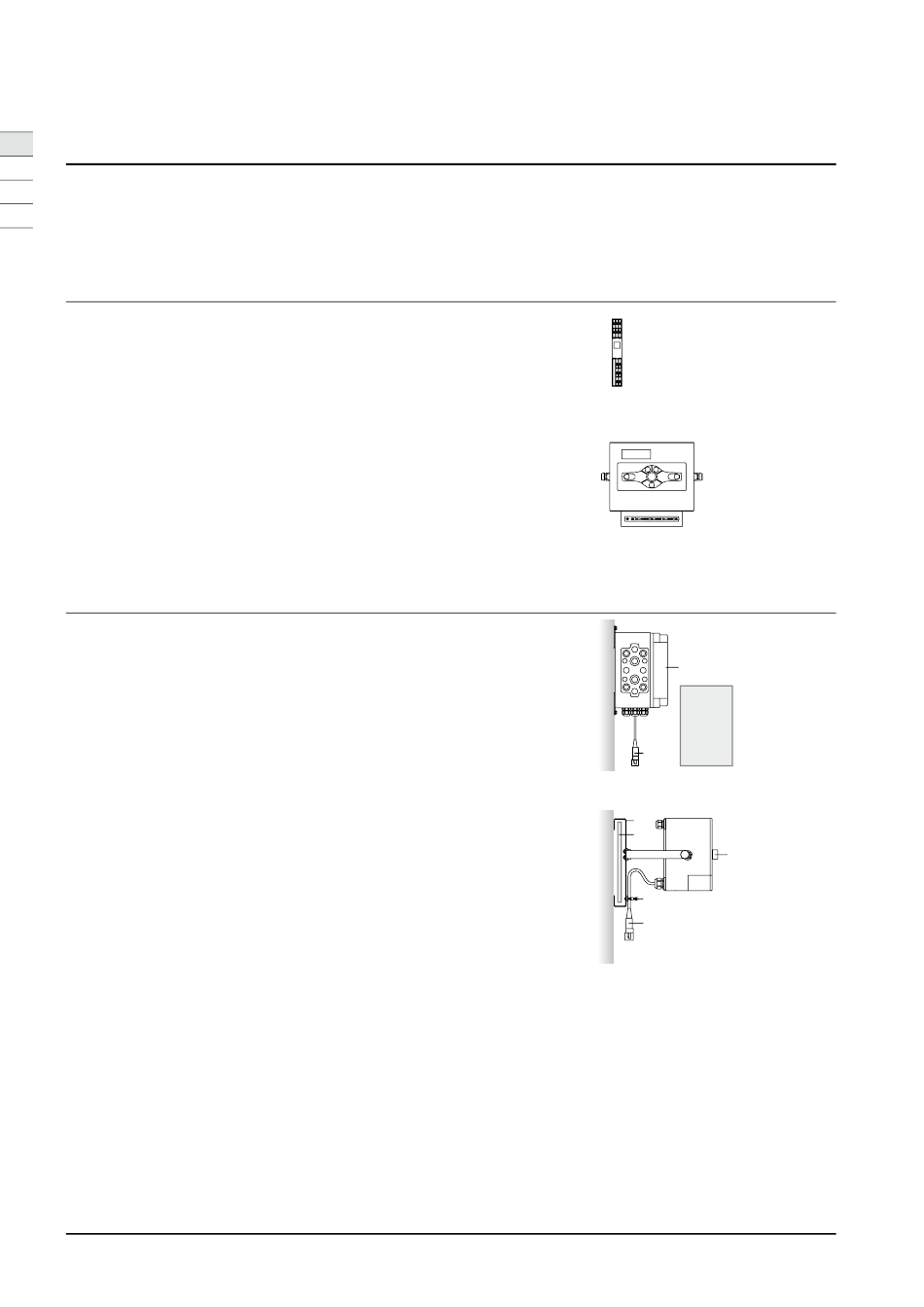

Werksmontage

Werksmontage im Transfero TI
ComCube DCA TI - Analoges Kommunikationsmodul, komplett auf
Hutschiene im PowerCube-Schaltschrank verdrahtet.
ComCube DCD TI - Digitales Kommunikationsmodul, komplette
Verkabelung aller Ein- und Ausgänge mit den Klemmleisten des
PowerCube-Schaltschrankes.

Wandmontage

ComCube DCAP - Analoges Kommunikationsmodul für
BrainCube-Steuerungen, Fixierungselemente für optimale
Kabelführung.
• ComCube DCA wird mit den Befestigungslaschen an der Wand
befestigt. 4 Schrauben und Dübel liegen bei.
• Dübel im Abstand der Bohrungen der Befestigungslaschen in die
Wand einbringen, ComCube DCA anhalten und mit Schrauben
festziehen.
ComCube DCD - Digitales Kommunikationsmodul für BrainCube-
Steuerungen, Fixierungselemente für optimale Kabelführung.
• ComCube DCD wird mit der Montageplatte (3) horizontal an der
Wand befestigt.
• 2 Schrauben im Abstand der Befestigungsschlitze in die Wand
eindrehen.
• ComCube DCD einhängen und mit Schrauben festziehen.
Legende
1 ComCube
1.2 Gerätestecker
2 Fixierungselemente für bauseitige Kabel
3 Montageplatte
4 Mappe für Dokumente
- Anleitung Montag | Betrieb
- Betriebsanleitung Lieferant Trennverstärker
- Elektroschema 7521045 (nur ComCube

DCA)

4
1
4
1.2
3
4
1
2
1.2
