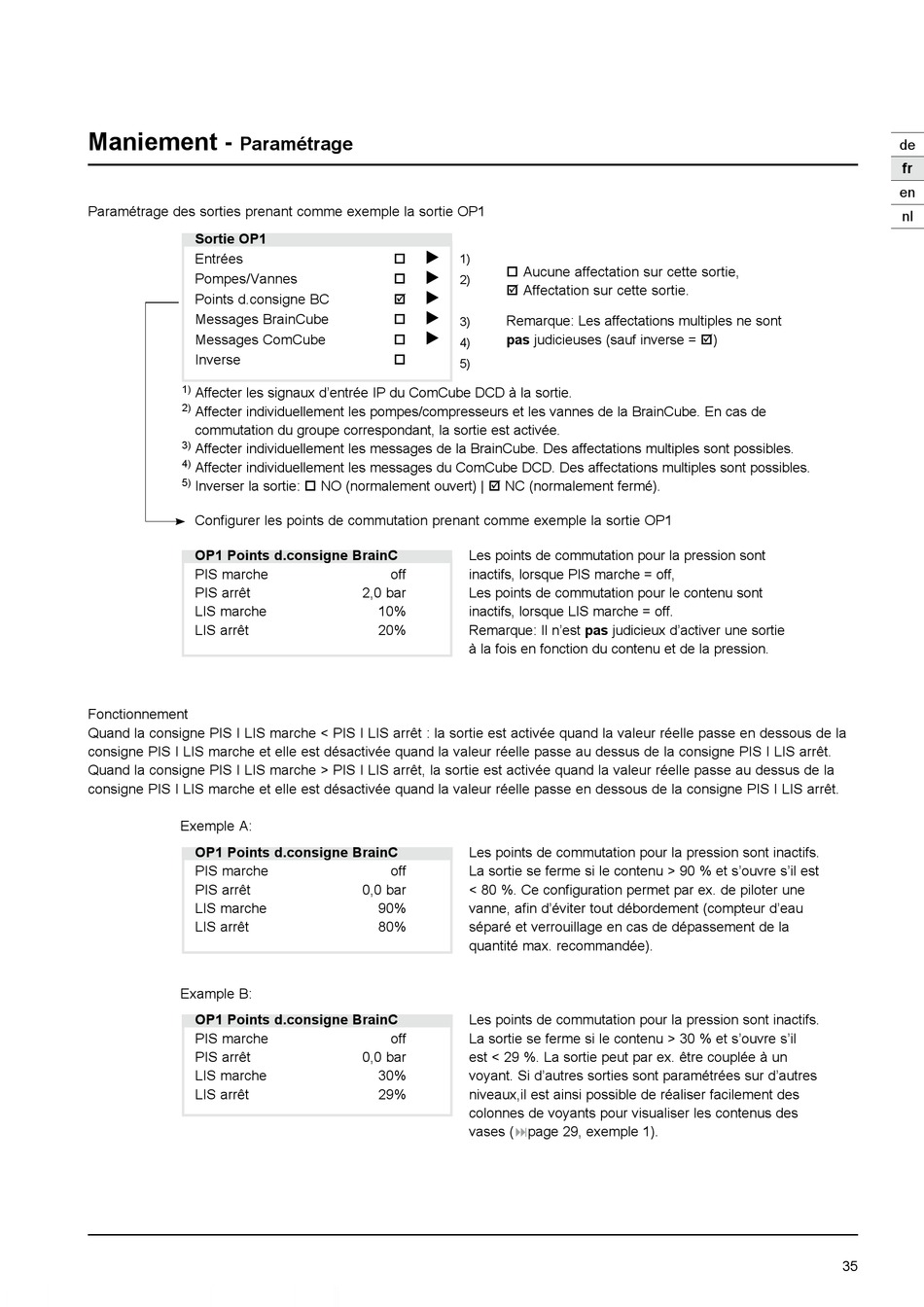

Maniement -
Paramétrage
Paramétrage des sorties prenant comme exemple la sortie OP1
Sortie OP1
Entrées
Pompes/Vannes
Points d.consigne BC
Messages BrainCube
Messages ComCube
Inverse
1)
Affecter les signaux d'entrée IP du ComCube DCD à la sortie.
2)
Affecter individuellement les pompes/compresseurs et les vannes de la BrainCube. En cas de
commutation du groupe correspondant, la sortie est activée.
3)
Affecter individuellement les messages de la BrainCube. Des affectations multiples sont possibles.
4)
Affecter individuellement les messages du ComCube DCD. Des affectations multiples sont possibles.
5)
Inverser la sortie:  NO (normalement ouvert) |  NC (normalement fermé).
Confi gurer les points de commutation prenant comme exemple la sortie OP1
OP1 Points d.consigne BrainC
PIS marche
PIS arrêt
LIS marche
LIS arrêt
Fonctionnement
Quand la consigne PIS I LIS marche < PIS I LIS arrêt : la sortie est activée quand la valeur réelle passe en dessous de la
consigne PIS I LIS marche et elle est désactivée quand la valeur réelle passe au dessus de la consigne PIS I LIS arrêt.
Quand la consigne PIS I LIS marche > PIS I LIS arrêt, la sortie est activée quand la valeur réelle passe au dessus de la
consigne PIS I LIS marche et elle est désactivée quand la valeur réelle passe en dessous de la consigne PIS I LIS arrêt.
Exemple A:
OP1 Points d.consigne BrainC
PIS marche
PIS arrêt
LIS marche
LIS arrêt
Example B:
OP1 Points d.consigne BrainC
PIS marche
PIS arrêt
LIS marche
LIS arrêt
 1)
 2)


3)

4)

5)
Les points de commutation pour la pression sont
off inactifs, lorsque PIS marche = off,
2,0 bar Les points de commutation pour le contenu sont
10% inactifs, lorsque LIS marche = off.
Remarque: Il n'est pas judicieux d'activer une sortie
20%
à la fois en fonction du contenu et de la pression.
Les points de commutation pour la pression sont inactifs.
off La sortie se ferme si le contenu > 90 % et s'ouvre s'il est
0,0 bar < 80 %. Ce confi guration permet par ex. de piloter une
90% vanne, afi n d'éviter tout débordement (compteur d'eau
80% séparé et verrouillage en cas de dépassement de la
quantité max. recommandée).
Les points de commutation pour la pression sont inactifs.
off La sortie se ferme si le contenu > 30 % et s'ouvre s'il
0,0 bar est < 29 %. La sortie peut par ex. être couplée à un
30% voyant. Si d'autres sorties sont paramétrées sur d'autres
29% niveaux,il est ainsi possible de réaliser facilement des
colonnes de voyants pour visualiser les contenus des
vases (:page 29, exemple 1).
 Aucune affectation sur cette sortie,
 Affectation sur cette sortie.
Remarque: Les affectations multiples ne sont
pas judicieuses (sauf inverse = )
