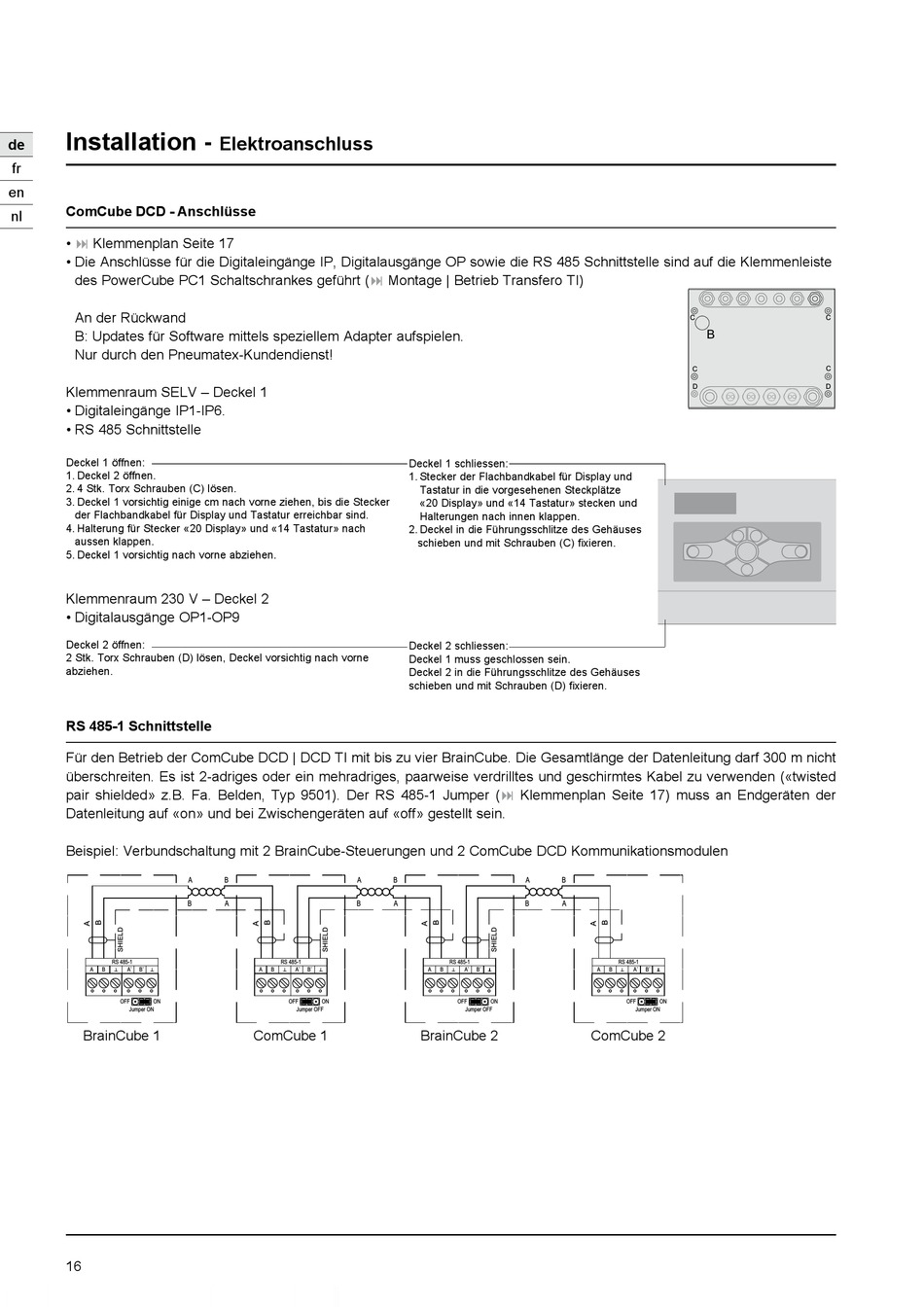

IMI PNEUMATEX ComCube Montageanleitung Seite 16

Installation -
de
fr
en
ComCube DCD - Anschlüsse
nl
• : Klemmenplan Seite 17
• Die Anschlüsse für die Digitaleingänge IP, Digitalausgänge OP sowie die RS 485 Schnittstelle sind auf die Klemmenleiste
des PowerCube PC1 Schaltschrankes geführt
An der Rückwand
B: Updates für Software mittels speziellem Adapter aufspielen.
Nur durch den Pneumatex-Kundendienst!
Klemmenraum SELV – Deckel 1
• Digitaleingänge IP1-IP6.
• RS 485 Schnittstelle
Deckel 1 öffnen:
1. Deckel 2 öffnen.
2. 4 Stk. Torx Schrauben (C) lösen.
3. Deckel 1 vorsichtig einige cm nach vorne ziehen, bis die Stecker
der Flachbandkabel für Display und Tastatur erreichbar sind.
4. Halterung für Stecker «20 Display» und «14 Tastatur» nach
aussen klappen.
5. Deckel 1 vorsichtig nach vorne abziehen.
Klemmenraum 230 V – Deckel 2
• Digitalausgänge OP1-OP9
Deckel 2 öffnen:
2 Stk. Torx Schrauben (D) lösen, Deckel vorsichtig nach vorne
abziehen.
RS 485-1 Schnittstelle
Für den Betrieb der ComCube DCD | DCD TI mit bis zu vier BrainCube. Die Gesamtlänge der Datenleitung darf 300 m nicht
überschreiten. Es ist 2-adriges oder ein mehradriges, paarweise verdrilltes und geschirmtes Kabel zu verwenden («twisted
pair shielded» z.B. Fa. Belden, Typ 9501). Der RS 485-1 Jumper (: Klemmenplan Seite 17) muss an Endgeräten der
Datenleitung auf «on» und bei Zwischengeräten auf «off» gestellt sein.
Beispiel: Verbundschaltung mit 2 BrainCube-Steuerungen und 2 ComCube DCD Kommunikationsmodulen
RS 485-1
A B A` B`
OFF ON
Jumper ON
BrainCube 1
16
Elektroanschluss
A B A
B A B
RS 485-1
A B A` B`
OFF ON
Jumper OFF
ComCube 1
(: Montage | Betrieb Transfero TI)
Deckel 1 schliessen:
1. Stecker der Flachbandkabel für Display und
Tastatur in die vorgesehenen Steckplätze
«20 Display» und «14 Tastatur» stecken und
Halterungen nach innen klappen.
2. Deckel in die Führungsschlitze des Gehäuses
schieben und mit Schrauben (C) fixieren.
Deckel 2 schliessen:
Deckel 1 muss geschlossen sein.
Deckel 2 in die Führungsschlitze des Gehäuses
schieben und mit Schrauben (D) fixieren.
B A
A B
RS 485-1
A B A` B`
OFF ON
Jumper OFF
BrainCube 2
C
B
C
D
B
A
RS 485-1
A B A` B`
OFF ON
Jumper ON
ComCube 2
C
C
D
