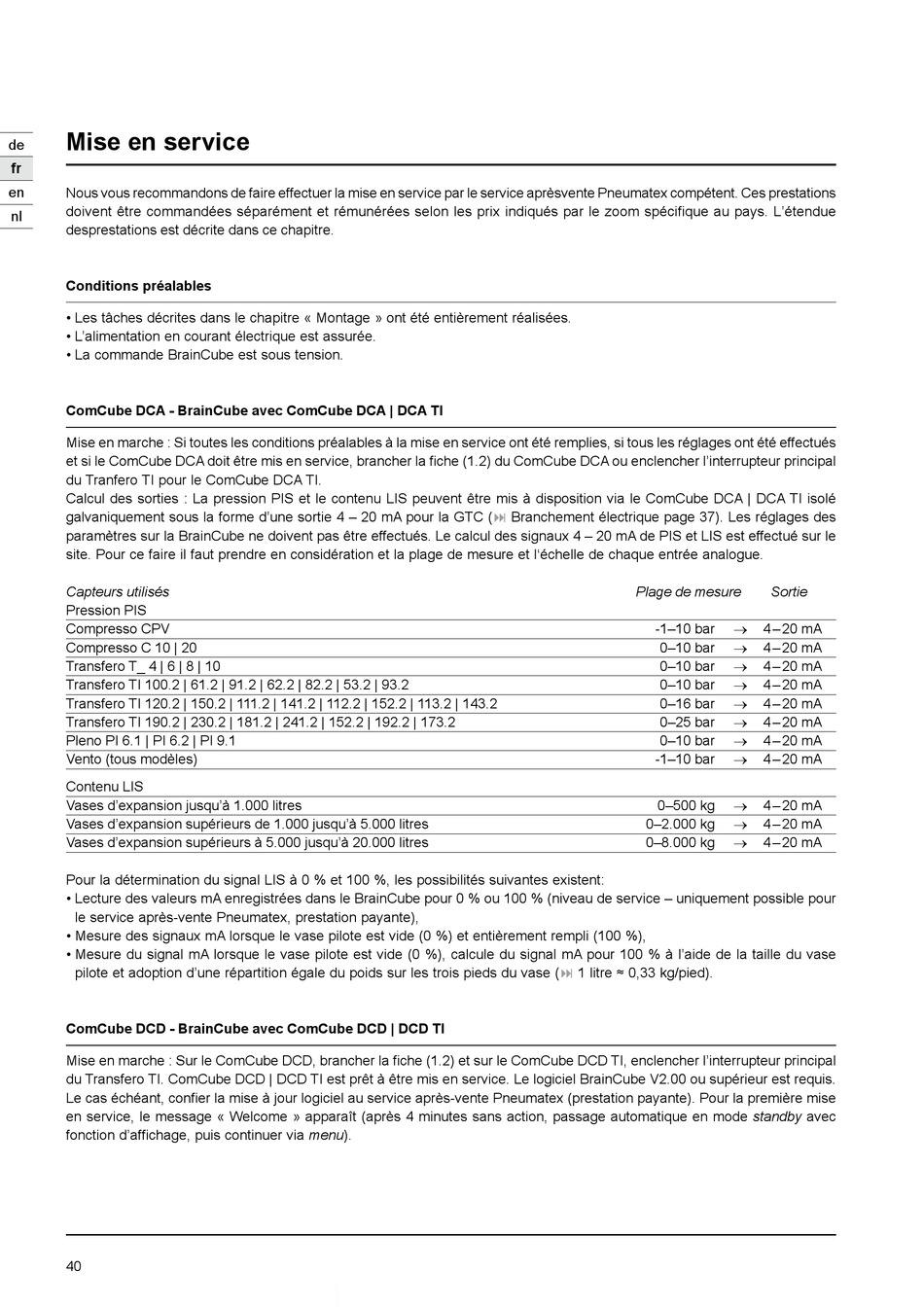

Mise en service
de
fr
en
Nous vous recommandons de faire effectuer la mise en service par le service aprèsvente Pneumatex compétent. Ces prestations
doivent être commandées séparément et rémunérées selon les prix indiqués par le zoom spécifique au pays. L'étendue
nl
desprestations est décrite dans ce chapitre.
Conditions préalables
• Les tâches décrites dans le chapitre « Montage » ont été entièrement réalisées.
• L'alimentation en courant électrique est assurée.
• La commande BrainCube est sous tension.
ComCube DCA - BrainCube avec ComCube DCA | DCA TI
Mise en marche : Si toutes les conditions préalables à la mise en service ont été remplies, si tous les réglages ont été effectués
et si le ComCube DCA doit être mis en service, brancher la fiche (1.2) du ComCube DCA ou enclencher l'interrupteur principal
du Tranfero TI pour le ComCube DCA TI.
Calcul des sorties : La pression PIS et le contenu LIS peuvent être mis à disposition via le ComCube DCA | DCA TI isolé
galvaniquement sous la forme d'une sortie 4 – 20 mA pour la GTC (: Branchement électrique page 37). Les réglages des
paramètres sur la BrainCube ne doivent pas être effectués. Le calcul des signaux 4 – 20 mA de PIS et LIS est effectué sur le
site. Pour ce faire il faut prendre en considération et la plage de mesure et l'échelle de chaque entrée analogue.
Capteurs utilisés
Pression PIS
Compresso CPV
Compresso C 10 | 20
Transfero T_ 4 | 6 | 8 | 10
Transfero TI 100.2 | 61.2 | 91.2 | 62.2 | 82.2 | 53.2 | 93.2
Transfero TI 120.2 | 150.2 | 111.2 | 141.2 | 112.2 | 152.2 | 113.2 | 143.2
Transfero TI 190.2 | 230.2 | 181.2 | 241.2 | 152.2 | 192.2 | 173.2
Pleno PI 6.1 | PI 6.2 | PI 9.1
Vento (tous modèles)
Contenu LIS
Vases d'expansion jusqu'à 1.000 litres
Vases d'expansion supérieurs de 1.000 jusqu'à 5.000 litres
Vases d'expansion supérieurs à 5.000 jusqu'à 20.000 litres
Pour la détermination du signal LIS à 0 % et 100 %, les possibilités suivantes existent:
• L ecture des valeurs mA enregistrées dans le BrainCube pour 0 % ou 100 % (niveau de service – uniquement possible pour
le service après-vente Pneumatex, prestation payante),
• Mesure des signaux mA lorsque le vase pilote est vide (0 %) et entièrement rempli (100 %),
• M esure du signal mA lorsque le vase pilote est vide (0 %), calcule du signal mA pour 100 % à l'aide de la taille du vase
pilote et adoption d'une répartition égale du poids sur les trois pieds du vase (: 1 litre ≈ 0,33 kg/pied).
ComCube DCD - BrainCube avec ComCube DCD | DCD TI
Mise en marche : Sur le ComCube DCD, brancher la fiche (1.2) et sur le ComCube DCD TI, enclencher l'interrupteur principal
du Transfero TI. ComCube DCD | DCD TI est prêt à être mis en service. Le logiciel BrainCube V2.00 ou supérieur est requis.
Le cas échéant, confier la mise à jour logiciel au service après-vente Pneumatex (prestation payante). Pour la première mise
en service, le message « Welcome » apparaît (après 4 minutes sans action, passage automatique en mode standby avec
fonction d'affichage, puis continuer via menu).
40
Plage de mesure Sortie
-1–10 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
0–16 bar → 4 – 20 mA
0–25 bar → 4 – 20 mA
0–10 bar → 4 – 20 mA
-1–10 bar → 4 – 20 mA
0–500 kg → 4 – 20 mA
0–2.000 kg → 4 – 20 mA
0–8.000 kg → 4 – 20 mA
