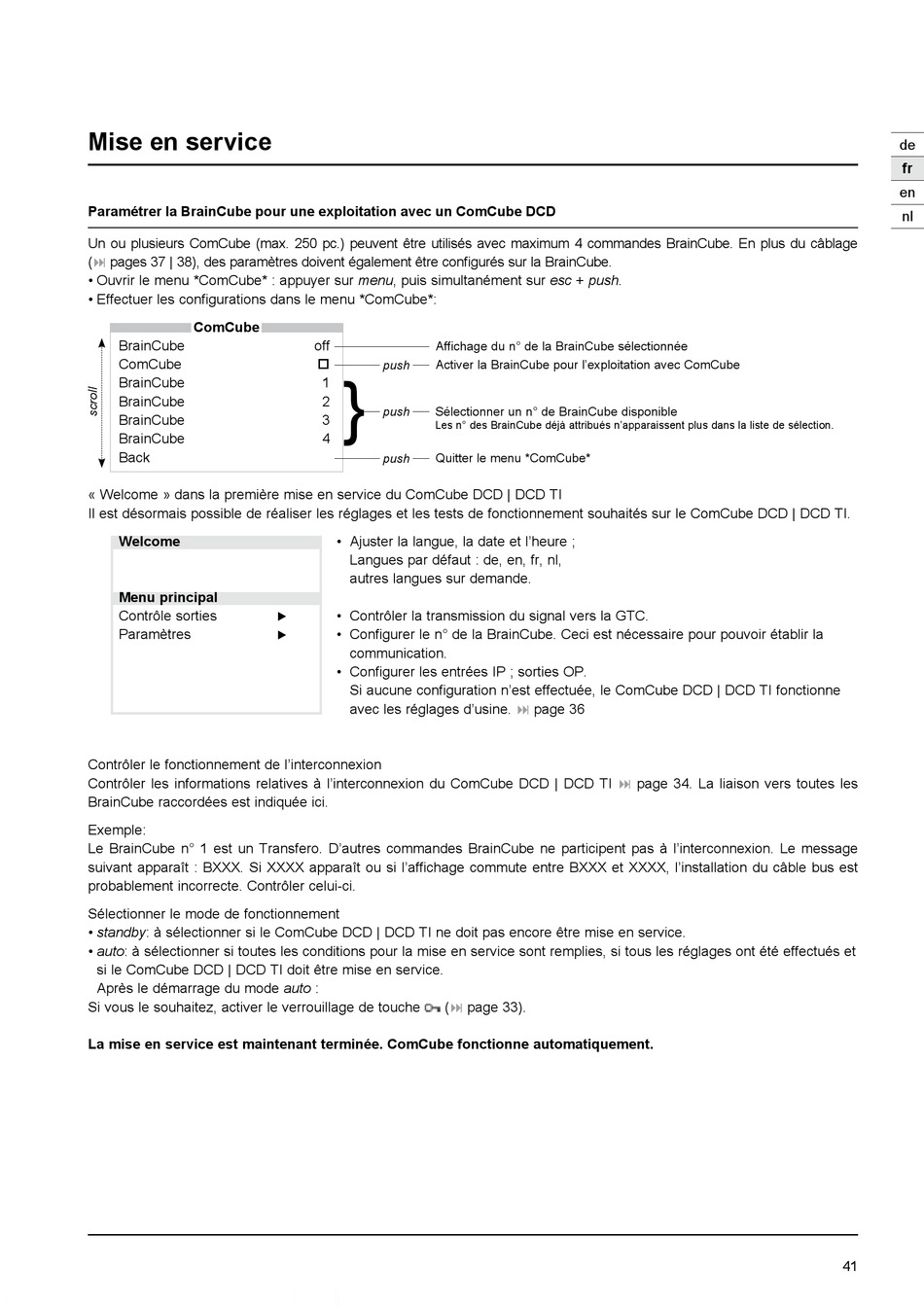

Mise en service

Paramétrer la BrainCube pour une exploitation avec un ComCube DCD
Un ou plusieurs ComCube (max. 250 pc.) peuvent être utilisés avec maximum 4 commandes BrainCube. En plus du câblage
(: pages 37 | 38), des paramètres doivent également être confi gurés sur la BrainCube.
• Ouvrir le menu *ComCube* : appuyer sur menu, puis simultanément sur esc + push.
• Effectuer les confi gurations dans le menu *ComCube*:
ComCube
BrainCube
ComCube
BrainCube
BrainCube
BrainCube
BrainCube
Back
« Welcome » dans la première mise en service du ComCube DCD | DCD TI
Il est désormais possible de réaliser les réglages et les tests de fonctionnement souhaités sur le ComCube DCD | DCD TI.
Welcome
Menu principal
Contrôle sorties
Paramètres
Contrôler le fonctionnement de l'interconnexion
Contrôler les informations relatives à l'interconnexion du ComCube DCD | DCD TI : page 34. La liaison vers toutes les
BrainCube raccordées est indiquée ici.
Exemple:
Le BrainCube n° 1 est un Transfero. D'autres commandes BrainCube ne participent pas à l'interconnexion. Le message
suivant apparaît : BXXX. Si XXXX apparaît ou si l'affi chage commute entre BXXX et XXXX, l'installation du câble bus est
probablement incorrecte. Contrôler celui-ci.
Sélectionner le mode de fonctionnement
• standby: à sélectionner si le ComCube DCD | DCD TI ne doit pas encore être mise en service.
• a uto: à sélectionner si toutes les conditions pour la mise en service sont remplies, si tous les réglages ont été effectués et
si le ComCube DCD | DCD TI doit être mise en service.
Après le démarrage du mode auto :
Si vous le souhaitez, activer le verrouillage de touche
La mise en service est maintenant terminée. ComCube fonctionne automatiquement.
off
Affi chage du n° de la BrainCube sélectionnée
 push Activer la BrainCube pour l'exploitation avec ComCube
}
1
2
push Sélectionner un n° de BrainCube disponible
3
Les n° des BrainCube déjà attribués n'apparaissent plus dans la liste de sélection.
4
push Quitter le menu *ComCube*
• A juster la langue, la date et l'heure ;
Langues par défaut : de, en, fr, nl,
autres langues sur demande.
• Contrôler la transmission du signal vers la GTC.
• C onfi gurer le n° de la BrainCube. Ceci est nécessaire pour pouvoir établir la
communication.
• C onfi gurer les entrées IP ; sorties OP.
Si aucune confi guration n'est effectuée, le ComCube DCD | DCD TI fonctionne
avec les réglages d'usine. :
(:
page 36
page 33).
