Bediening -
Opbouw | Functie

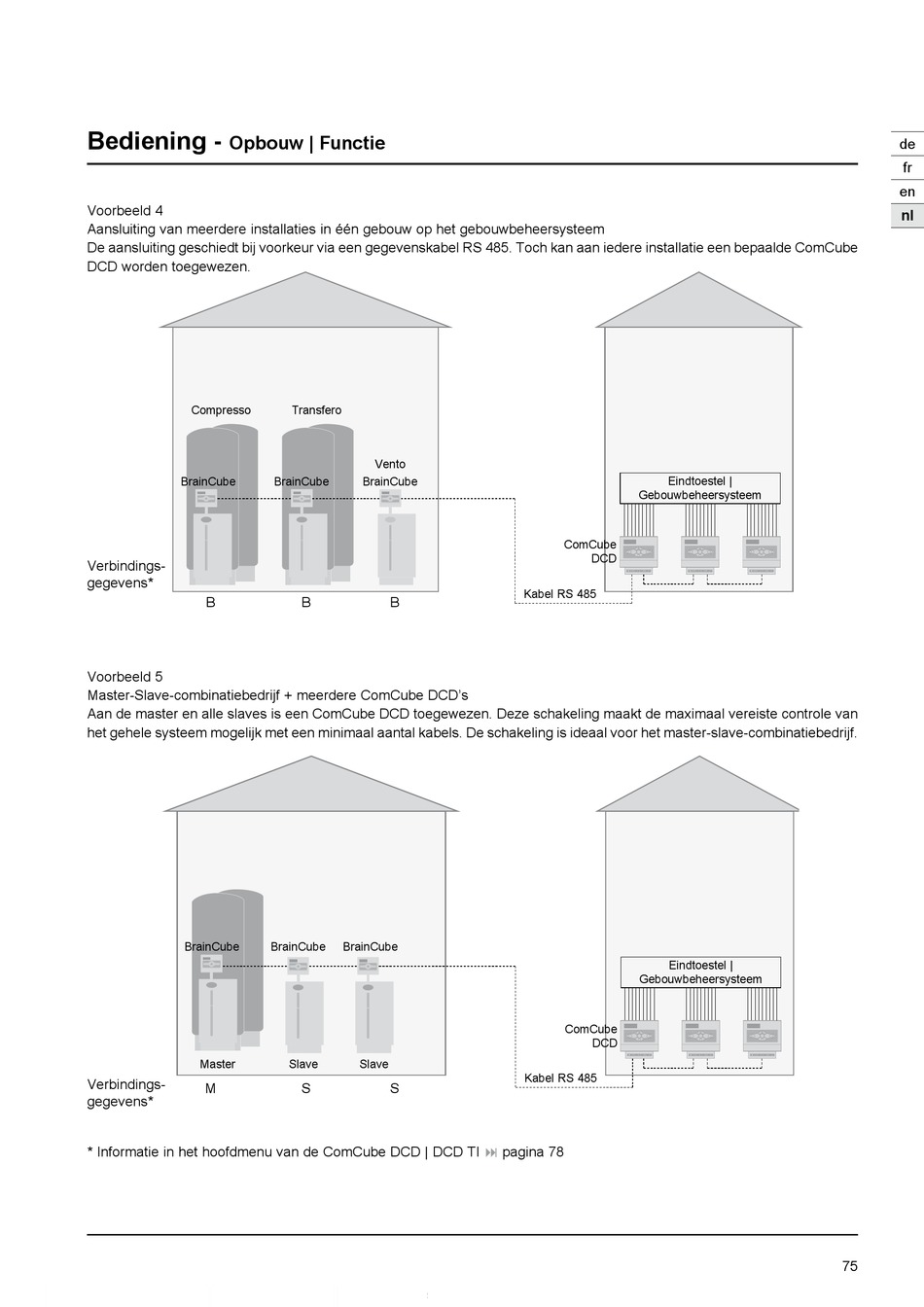

Voorbeeld 4
Aansluiting van meerdere installaties in één gebouw op het gebouwbeheersysteem
De aansluiting geschiedt bij voorkeur via een gegevenskabel RS 485. Toch kan aan iedere installatie een bepaalde ComCube
DCD worden toegewezen.
Compresso
BrainCube
Verbindings-
gegevens*
B
Voorbeeld 5
Master-Slave-combinatiebedrijf + meerdere ComCube DCD's
Aan de master en alle slaves is een ComCube DCD toegewezen. Deze schakeling maakt de maximaal vereiste controle van
het gehele systeem mogelijk met een minimaal aantal kabels. De schakeling is ideaal voor het master-slave-combinatiebedrijf.
BrainCube
Master
Verbindings-
M
gegevens*
* Informatie in het hoofdmenu van de ComCube DCD | DCD TI : pagina 78
Transfero
Vento
BrainCube BrainCube
B B
BrainCube BrainCube
Slave Slave
S S
Eindtoestel |
Gebouwbeheersysteem
ComCube
DCD
Kabel RS 485
Eindtoestel |
Gebouwbeheersysteem
ComCube
DCD
Kabel RS 485
