IMI PNEUMATEX ComCube Montageanleitung Seite 7

Bedienung -
Aufbau | Funktion

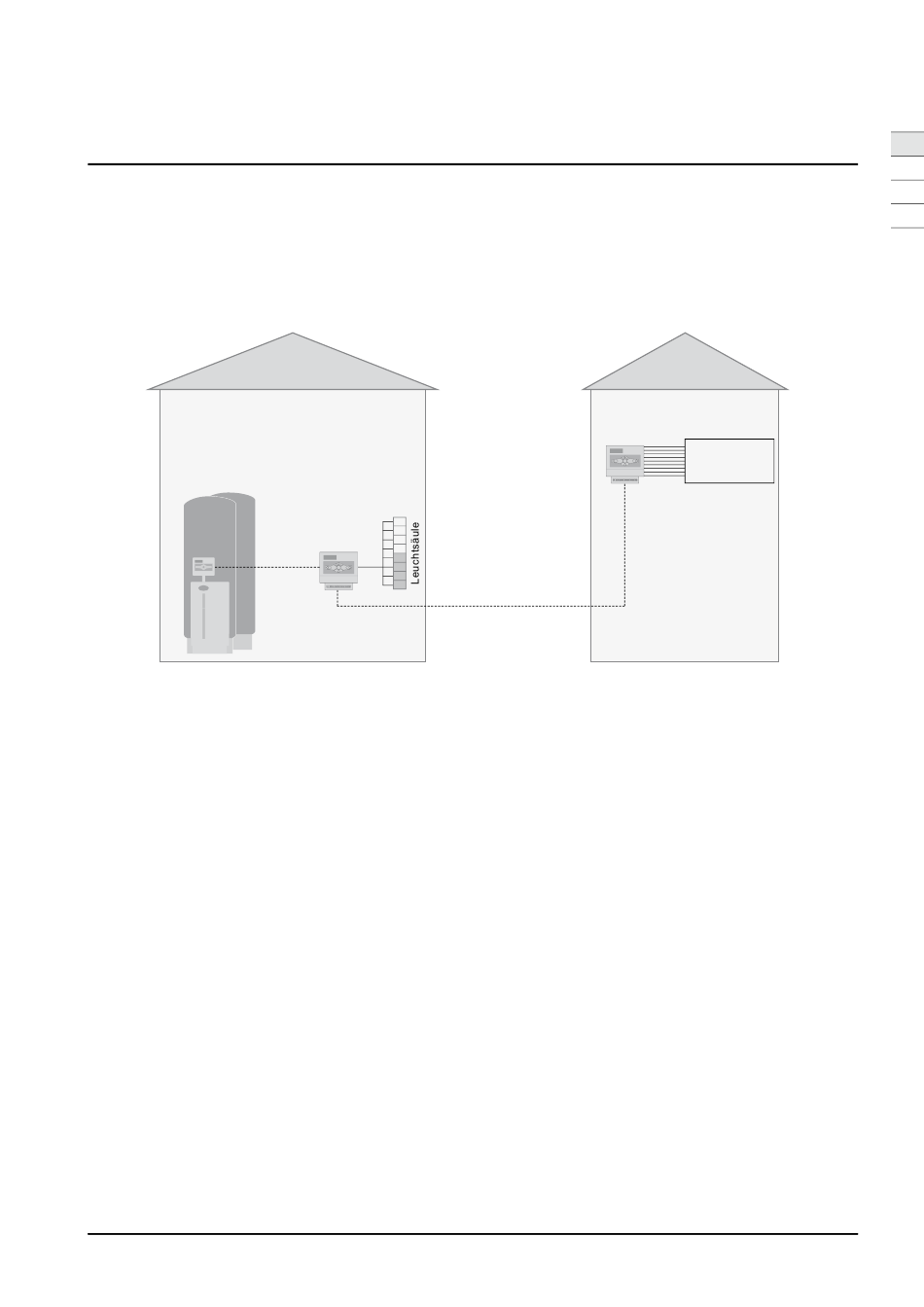

Beispiel 1
Visualisierung und Leittechnik
ComCube DCD Nr. 1: RS 485 Signale auf 9 Ausgänge zur Abbildung des Wasserstandes, z.B. min, 20%, 30%, 40%, 50%,
60%, 70%, 80%, max.
ComCube DCD Nr. 2: RS 485 Signale auf 9 Ausgänge zur Abbildung, z.B. min.-norm.-max. Wasserstand, min.-norm.-max.
Druck, Kompressor ein, Überströmventil auf, Nachspeisung ein.
Compresso |
Transfero
BrainCube
Die Anbringung der ComCube DCD Nr. 2 direkt in der Leittechnik ist sinnvoll, um
den Verkabelungsaufwand der 9 Ausgänge gering zu halten.
ComCube DCD
Nr.1
Kabel
RS 485
ComCube DCD
Nr.2
Kabel RS 485
Endgerät |
Leittechnik
7 7
