Leveringsomvang
de
fr
en
De leveringsomvang is beschreven op de pakbon en kan naast de ComCube meerdere producten bevatten. Eventuele tussentijdse
opslag is uitsluitend toegestaan in een droge, vorstvrije ruimte. Er zijn verschillende ComCube communicatie mo du les beschikbaar.
nl

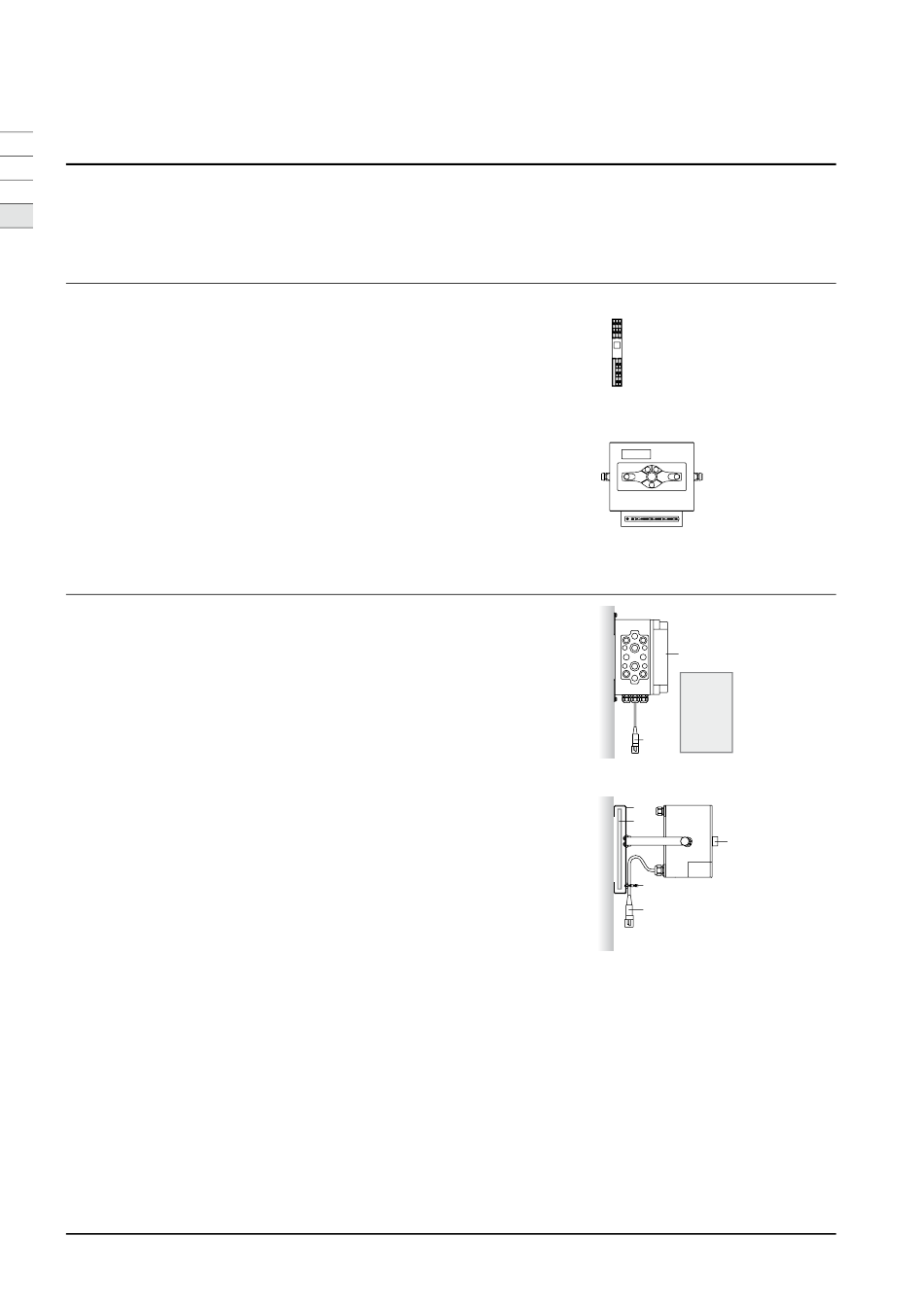

Fabrieksmontage
Fabrieksmontage in de Transfero TI
ComCube DCA TI - Analoge communicatiemodule, volledig
aangesloten op de rail in de PowerCube-schakelkast.
ComCube DCD TI - Digitale communicatiemodule, complete
bekabeling van alle in- en uitgangen met de klemmenstrook van
de PowerCube-schakelkast
Wandmontage
ComCube DCAP - Analoge communicatiemodule voor BrainCube-
besturingen, fi xeerelementen voor optimale kabelgeleiding.
• ComCube DCA wordt met de bevestigingsstrip op de wand
bevestigd. 4 schroeven en pluggen zijn meegeleverd.
• Pluggen ter hoogte van de openingen van de bevestigingsstrips
in de wand aanbrengen, ComCube DCA plaatsen en met
schroeven vastzetten.
ComCube DCD - Digitale communicatiemodule voor BrainCube-
besturingen, fi xeerelementen voor optimale kabelgeleiding.
• ComCube DCD wordt met de montageplaat (3) horizontaal op de
wand bevestigd.
• 2 schroeven ter hoogte van de bevestigingssleuven in de wand
draaien.
• ComCube DCD ophangen en met schroeven vastzetten.
Legenda
1 ComCube
1.2 Toestelstekker
2 Fixeerelementen voor kabels van de klant
3 Montageplaat
4 Documentatiemap
- Handleiding Montage | Werking
- Montagehandleiding scheidingsversterker van de leverancier
- Elektroschema 7521045 (alleen bij ComCube DCA)
70
1
4
1.2
3
4
1
2
1.2
